Масс-спектрометры с индуктивно-связанной плазмой ELAN
| Номер в ГРСИ РФ: | РБ 03 11 2924 06 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «PerkinElmer, Inc.», США |
|
Описание типа РБ 03 11 2924 06 [2006-01-01]
rb-03-11-2924-06_2006-01-01.pdf
|
Скачать |
Масс-спектрометры с индуктивно-связанной плазмой ELAN (далее- спектрометры) предназначены для анализа элементного и изотопного состава вещества.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2924 06 |
| Наименование | Масс-спектрометры с индуктивно-связанной плазмой ELAN |
| Год регистрации | 2006 |
| Номер сертификата | 3934 |
| Дата регистрации | 2006-06-05 |
| Срок действия | 2011-05-30 |
| Получатель сертификата | компания "PerkinElmer Inc.", США (US) |
Производитель / Заявитель
компания "PerkinElmer Inc."
Адрес: Московское представительство "Scheltec AG": 119334 Москва, ул. Косыгина, 19,
Контакты: +7 495 935 8888// +7 495 564 8787
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1587 -2006. |
Поверители
Скачать
|
Описание типа РБ 03 11 2924 06 [2006-01-01]
rb-03-11-2924-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Масс-спектрометры с индуктивно-связанной плазмой ELAN (далее- спектрометры) предназначены для анализа элементного и изотопного состава вещества.
Область применения - экологический контроль, геохимия, металлургия, производство полупроводниковых, ядерных и особо чистых материалов, криминалистика, клинические исследования, аналитические лаборатории научно- исследовательских институтов и промышленных предприятий.
Описание
Работа спектрометров основана на принципе спектрального анализа элементов пробы с источником ионов в виде индуктивно-связанной аргоновой плазмы, возбуждаемой высокочастотным разрядом.
Спектрометры выполнены в напольном исполнении с отдельно размещаемым компьютером.
В состав спектрометра входят:
- радиочастотный генератор на принципе свободной генерации со стабильной плазмой в диапазоне мощности от 600 до 1600 Вт (вариация мощности менее 0,1 %), не требующий настройки;
система генератор/интерфейс, имеющая плазменный интерфейс с большим диаметром входных отверстий (1,1 и 0,9 мм), не требующий экрана для "холодной плазмы";
- однолинзовая система фокусировки AutoLens™, позволяющая динамически синхронизировать фокусировку пучка с системой детектирования;
распылительная камера, расположенная вне плазменной камеры;
система управления на основе IBM-совместимого компьютера, предназначенная для управления спектрометром, процессом измерения, сбора и обработки выходной информации.
Спектрометры имеют модификации ELAN 9000, ELAN DRC II, ELAN DRC-e.
Спектрометры модификаций ELAN DRC II, ELAN DRC-e имеют квадрупольную систему подавления фона и наложений DRC, которая позволяет устранять полиатомные и изобарные ИСП-масс-спектральные помехи.
В спектрометрах модификации ELAN DRC II применяется запатентованная система задержки фотонов и неионизированного вещества ShadowStop1М.
Спектрометры модификации ELAN DRC II имеют встроенную систему напуска NH3j встроенную систему натекания аргона в турбомалекулярный насос, что является опцией для спектрометров модификации ELAN DRC-e.
Место нанесения поверительного клейма-наклейки - передняя панель спектрометра (указано в Приложении к описанию типа).

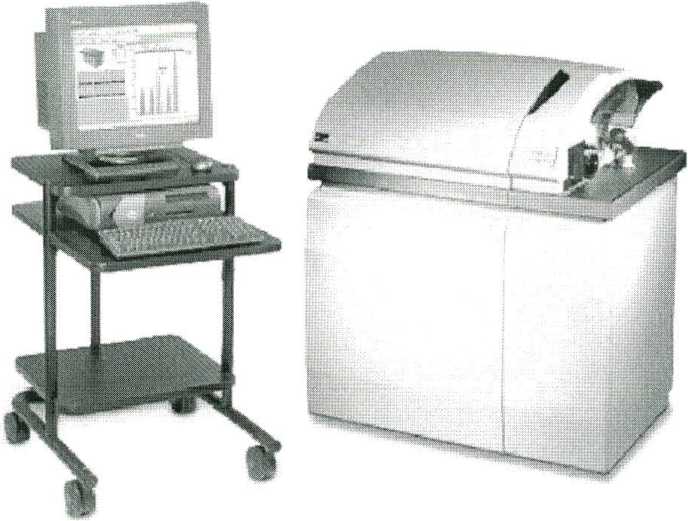

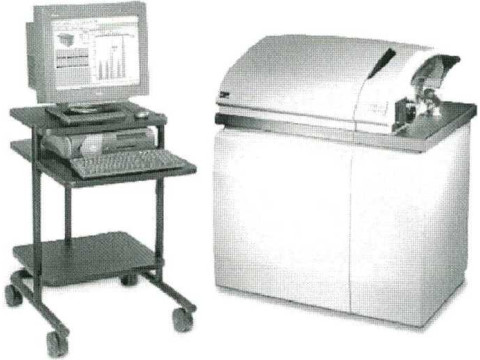

Внешний вид спектрометра представлен на рисунке 1.
Рисунок 1 - Внешний вид спектрометора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице. Таблица
|
Наименование характеристики |
Значение для модификации | |||||
|
ELAN 9000 |
ELAN DRC II |
ELAN DRC-e | ||||
|
1 |
2 |
3 |
4 | |||
|
1 Пределы обнаружения элементов (в зависимости от элемента, по критерию Зо), нг/дм3 |
от 0,5 до 9 |
от 0,2 до 6 |
от 0,5 до 6 | |||
|
2 Стандартное отклонение интенсивности фонового сигнала (уровня шума) при массе 220 а.е.м , имп/сек, не более |
5 |
2 |
2 | |||
|
3 Разрешающая способность по изотопам РЬ-208, а.е.м. |
0,7±0,1 |
(н €> 1 ре<$1₽ | ||||
Продолжение таблицы
|
1 |
2 |
3 |
4 |
|
4 Среднеквадратическое отклонение результатов измерения массы изотопов, % |
3 |
4 |
4 |
|
6 Напряжение питания переменного тока частотой 50 Гц (±1 %), В |
от 200 до 240 | ||
|
7 Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, % |
от 15 до 35 (рекомендуемый 20±2) от 20 до 80 без конденсации | ||
|
8 Условия транспортирования и хранения: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, % |
от минус 20 до полюс 60 от 20 до 80 без конденсации | ||
|
9 Габаритные размеры, мм, не более |
990x1170x730 | ||
|
10 Масса, кг, не более |
295 | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Г осу дарственного реестра наносится на титульный лист руководства по эксплуатации типографским способом и на корпус спектрометра в виде голографической наклеивания.
Комплектность
спектрометр;
- набор дополнительных и сменных систем ввода образцов:
лазерные, ГХ/ЖХ/ИХ и проточно-инжекторные системы, системы эффективного ввода, автопробоотборники/авторазбавители;
платиновые конуса (для ELAN DRC II);
кварцевая сверхчистая циклонная распылительная камера с концентрическим распылителем (для ELAN DRC II), для ELAN 9000, ELAN DRC-e - по заказу;
комплект расходных материалов и запасных частей;
- руководство по эксплуатации;
методика поверки МРБ МП. 1587 -2006.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании "PerkinElmer Inc." (США).
МРБ МП. 1587-2006 "Масс -спектрометры с индуктивно-связанной плазмой ELAN компании "PerkinElmer Inc." (США). Методика поверки."
Заключение
Масс-спектрометры с индуктивно-связанной плазмой ELAN соответствуют технической документации компании "PerkinElmer Inc." (США).
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
