Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД
| Номер в ГРСИ РФ: | РБ 03 09 4492 10 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ЗАО "Спектроскопические системы", г. Минск |
|
Описание типа РБ 03 09 4492 10 [2011-06-27]
rb-03-09-4492-10_2011-06-27.pdf
|
Скачать |
Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД предназначены для качественного и количественного эмиссионного спектрального анализа металлов, сплавов и других материалов по методикам, аттестованным в установленном порядке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4492 10 |
| Наименование | Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД |
| Год регистрации | 2010 |
| Номер сертификата | 6677 |
| Дата регистрации | 2010-10-28 |
| Срок действия | 2015-10-28 |
| Получатель сертификата | ЗАО "Спектроскопические системы", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Спектроскопические системы"
Адрес: ул. Кижеватова, д. 7, корп. 2, оф. 12, г. Минск, 220024
Контакты: (017)212-99-90 / spectrosys@iptel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2107-2010 |
Поверители
Скачать
|
Описание типа РБ 03 09 4492 10 [2011-06-27]
rb-03-09-4492-10_2011-06-27.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД предназначены для качественного и количественного эмиссионного спектрального анализа металлов, сплавов и других материалов по методикам, аттестованным в установленном порядке.
Область применения - металлургия, машиностроение, химическая промышленность, экологический мониторинг.
Описание
Спектрометр состоит из источника возбуждения спектра (ИВС), монохроматора, многоканального фотоприемного устройства (МФПУ), состоящего из фотоприемного блока (БФП) и блока питания (БП), персональной электронной вычислительной машины (ПЭВМ) и принтера (ПТ).
Принцип действия спектрометра основан на методе эмиссионного спектрального анализа. Подготовленную к анализу пробу анализируемого вещества помещают в камеру разряда источника возбуждения спектров. Под действием электрического разряда анализируемое вещество испаряется и его атомы возбуждаются в высокотемпературной области разряда. Свет, излучаемый атомами, собирается оптической системой и попадает в монохроматор, где происходит его разложение по спектральным составляющим с последующей математической обработкой эмиссионных спектров.
Спектрометр рассчитан на работу в закрытых помещениях при температуре окружающего воздуха от 15 до 30 °C и относительной влажности не выше 80 % при температуре 25 °C и более низких температурах без конденсации влаги. Наличие агрессивных газов и паров кислот в помещении недопустимо.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

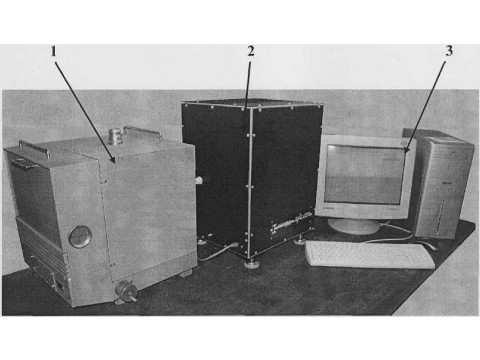

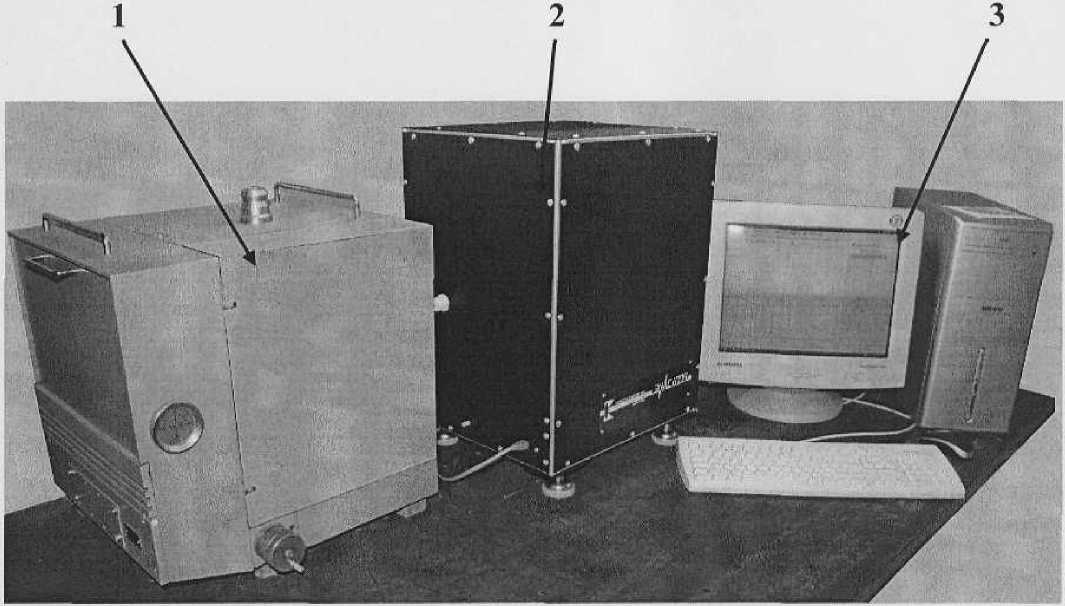

Внешний вид спектрометра представлен на рисунке 1.
Рисунок 1.
1 Источник возбуждения спектров с камерой разряда (ИВС);
2 Многоканальное фотоприемное устройство (МФПУ) со спектральным блоком и блоком питания;
3 ПЭВМ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 1.
Таблица 1 ___ ______
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
в пределах от 200 до 600 |
|
Погрешность установки спектрометра по шкале длин | |
|
волн, нм, не более |
±0,05 |
|
Стабильность регистрации излучения от стабилизирован- | |
|
ного источника излучения, %, не более |
1 |
|
Количество приемных каналов не менее |
1024 |
|
Ширина анализируемого спектрального интервала нм, не | |
|
более: | |
|
с дифракционной решеткой 1200 штрихов/мм; |
60 ± 1 |
|
с дифракционной решеткой 1800 штрихов/мм; |
40 ± 1 |
|
с дифракционной решеткой 2400 штрихов/мм; |
30 ± 1 |
|
с дифракционной решеткой 3600 штрихов/мм; |
20 ± 1 |
|
Предел относительного среднего квадратического | |
|
отклонения (ОСКО) результатов измерения массовой | |
|
доли элементов, % |
5 |
|
Форма представления выходных данных |
визуальная, графическая |
|
Питание спектрометра |
3-х фазная сеть (400±40) В и 1-но фазная (230±23) В, частотой 50 Гц |
|
Потребляемая мощность, кВ А, не более |
8,5 |
|
Масса спектрометра, кг, не более |
500 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на самоклеющуюся этикетку, которая наклеивается на переднюю панель корпуса блока питания МФПУ в соответствии с конструкторской документацией, а также типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки соответствует таблице 2.
Таблица 2
|
Наименование |
Количество |
|
1 |
2 |
|
Источник возбуждения спектра: генератор универсальный УГЭ-4 в комплектности изготовителя согласно паспорта |
1 |
|
Спектральный блок: монохроматор МДР-23У в комплектности изготовителя согласно паспорта |
1 |
|
ПЭВМ в комплектности изготовителя согласно паспорта |
1 |
|
Принтер в комплектности изготовителя согласно паспорта |
1 |
|
Многоканальное фотоприемное устройство (МФПУ), в том числе: |
1 |
|
фотоприемное устройство |
1 |
|
блок питания |
1 |
|
Кабель интерфейса (2xRS232C + Centronix) |
ft \ '
продолжение таблицы 2
|
1 |
2 |
|
Оптический кабель внешнего запуска генератора |
1 |
|
Программное обеспечение на дискете |
1 |
|
Методики выполнения измерений на дискете |
1 |
|
Паспорт 101178705.001 ПС |
1 |
|
Руководство по эксплуатации 101178705.001 РЭ |
1 |
|
Примечания: 1. ПЭВМ и принтер поставляют по желанию заказчика. 2. Генератор УГЭ-4, монохроматор МДР-23У, ПЭВМ и ПТ могут быть заменены на другие, удовлетворяющие требованиям 1.1.12 ТУ BY 101178705.001-2010 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101178705.001-2010 «Спектрометр атомно-эмиссионный фотоэлектрический многоканальный ЭМАС-200ССД". Технические условия.
МРБ МП.2107-2010 «Спектрометр атомно-эмиссионный фотоэлектрический многоканальный ЭМАС-200ССД". Методика поверки.
ГОСТ 12997-84 Изделия ГПС. Общие технические условия.
Заключение
Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД соответствуют требованиям ГОСТ 12997-84 и технических условий ТУ BY 101178705.001-2010.
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ.
г.Минск, Старовиленский тракт, 93,
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
