Системы автоматического управления и регулирования Series 4
| Номер в ГРСИ РФ: | РБ 03 23 2899 06 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Compressor Controls Corporation", США |
Система автоматического управления и регулирования Series 4 (далее - система) и ее измерительные каналы предназначена для регулирования и защиты турбоагрегатов в нефтехимической, химической, энергетической отраслях и при переработке газа, нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2899 06 |
| Наименование | Системы автоматического управления и регулирования Series 4 |
| Год регистрации | 2006 |
| Номер сертификата | 3927 |
| Дата регистрации | 2006-04-27 |
| Срок действия | 2011-04-27 |
| Получатель сертификата | фирма "Compressor Controls Corporation" (CCC), США (US) |
Производитель / Заявитель
фирма "Compressor Controls Corporation"
Адрес: 4725 121st Street, Des Moines, Iowa 50323-2316
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1526-2006 |
Поверители
Скачать
|
Описание типа РБ 03 23 2899 06 [2006-01-01]
rb-03-23-2899-06_2006-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2899 06 [2011-03-25]
rb-03-23-2899-06_2011-03-25.pdf
|
Скачать |
Описание типа
Назначение
Система автоматического управления и регулирования Series 4 (далее - система) и ее измерительные каналы предназначена для регулирования и защиты турбоагрегатов в нефтехимической, химической, энергетической отраслях и при переработке газа, нефти и нефтепродуктов.
Система и ее измерительные компоненты (модули) обеспечивают автоматизацию технологических процессов на базе измерительной информации, включая:
сбор и обработку первичной информации от датчиков и преобразователей о параметрах технологических процессов;
восприятие измерительной информации, представленной унифицированными сигналами напряжения постоянного тока и силы постоянного тока, сигналами от термоэлектрических термометров и термоэлектрических преобразователей сопротивления;
восприятие и обработку кодированных дискретных электрических сигналов;
выработку управляющих и регулирующих воздействий.
Описание
Система представляет собой комплекс программно-технических средств для построения систем управления турбомашинными объектами и включает основные аппаратные компоненты:
Функционально- прикладные модули AFM
Модули интерфейса оператора OIM Шасси
Устройства связи с объектом FTA Модули коммуникационного интерфейса Модули питания PSM
Для построения связи с объектом применяют различные сочетания аппаратных модулей типов:
Модуль ввода/вывода (ЮМ)
Модуль расширения платы ввода/вывода (ЕЮМ)
Дочерние платы ввода/вывода
Модуль главного процессора (МРМ)
Модули ввода/вывода (ЮМ) производят обработку входных и последующую обработку выходных сигналов, а также осуществляют обмен информацией с внешними устройствами интерфейса оператора.
Возможности модулей ввода/вывода реализуются посредством дочерних плат ввода/вывода. 11а модуль ввода/вывода может быть установлено до двух дочерних плат, которые и определяют количество и виды входных/выходных каналов.
Для увеличенпя входов/выходов, которые обеспечиваются модулем ввода/вывода с дочерними платами к нему могут быть подсоединены модули расширения платы ввода/вывода ЕЮМ.
Внешний вид системы представлен на рисунке 1.

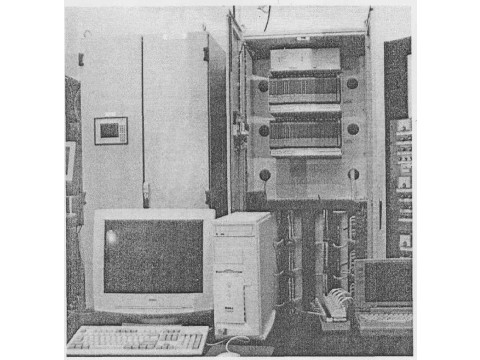

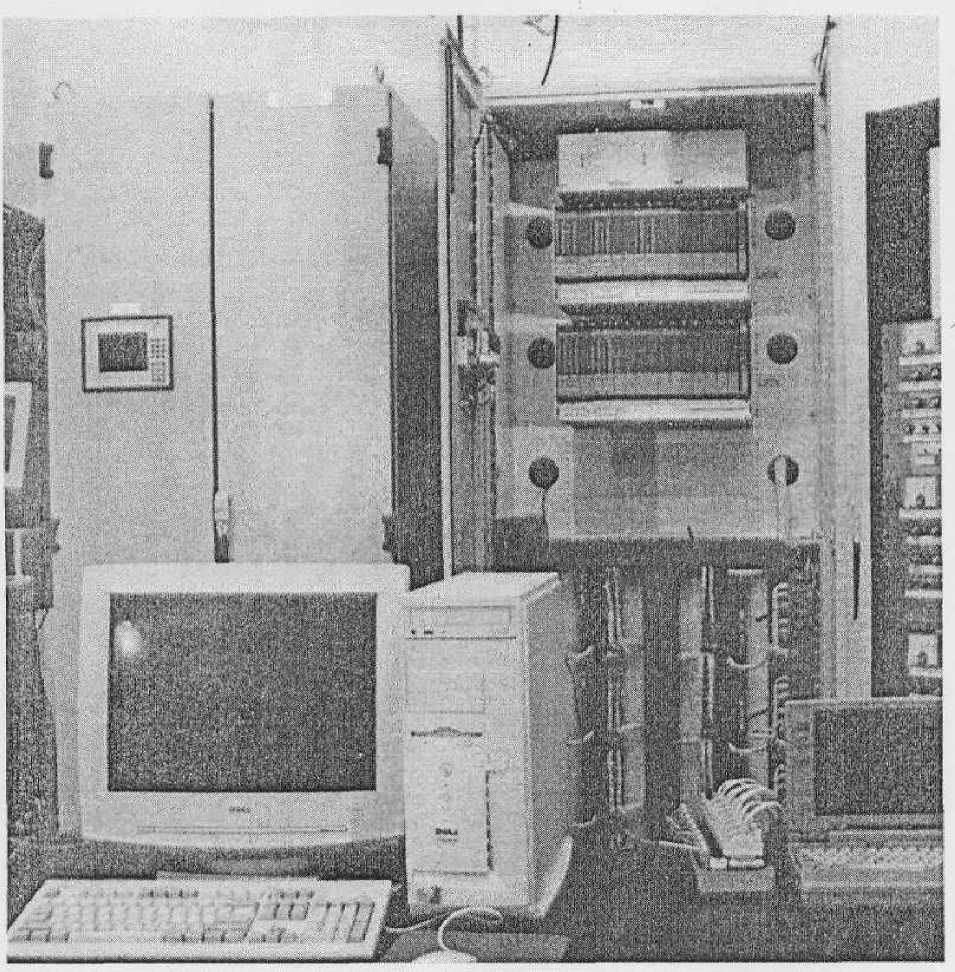

Рисунок 1 - Внешний вид системы Series 4
В состав системы входят измерительные модули:
Дочерние платы входных сигналов - DC-100 DC-200 DC-201-1 DC-412
Дочерние платы выходных сигналов - DC-100 DC-200 DC-201-1 DC-412
Входной аналоговый модуль напряжения СМ-1-305
Входной аналоговый модуль напряжения СМ-1-304
Входной аналоговый модуль напряжения СМ-1-300
Входной аналоговый модуль напряжения СМ-1-306
Входной аналоговый модуль тока СМ-1-301
Входной аналоговый модуль тока СМ-1-303
Входной аналоговый модуль тока СМ-1-400
Входной аналоговый модуль RTD СМ-1-503
Входной аналоговый модуль RTD СМ-1-500
Входной аналоговый модуль RTD СМ-1-501
Входной аналоговый модуль ТС СМ-1-505
Входной аналоговый модуль ТС СМ-1-502
Входной аналоговый модуль ТС СМ-1-504
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации системы Условия эксплуатации:
- рабочая температура окружающего воздуха, °C от минус 5 до плюс 45;
- нормальная температура окружающего воздуха, °C плюс 25;
-температура окружающего воздуха при транспортировании, °C от минус 25 до плюс 55
Основные технические и метрологические характеристики измерительных модулей представлены в таблицах 1 и 2.
Таблица 1
|
Наименование дочерних плат* |
Диапазон аналогового входа |
Погрешность аналогового входа |
Разброс показаний аналогового входа |
|
DC-100 |
От 0 до 5,0 В |
0,1 % от полной шкалы |
0,1 % от полной шкалы |
|
DC-200 Rev В (пересмотр В) |
0,1% от полной шкалы |
0,1% от полной шкалы | |
|
DC-201-1 |
0,1% от полной шкалы |
0,2% от полной шкалы | |
|
DC-412 |
От 0,1 до 5,0 В |
0,1% от полной шкалы |
0,3% от полной шкалы |
|
Диапазон аналогового выхода |
Погрешность аналогового выхода |
Разброс показаний аналогового выхода | |
|
DC-100 |
От 4 до 20 мА |
0,13% от полной шкалы |
0,15% от полной шкалы |
|
DC-200 Rev В |
0,13% от полной шкалы |
0,1% от полной шкалы | |
|
DC-201-1 |
0,15% от полной шкалы |
0,15% от полной шкалы | |
|
DC-412 |
От 0 до 20 мА От 4 до 20 мА |
0,13% от полной шкалы |
0,1% от полной шкалы |
Таблица 2
|
Наименование |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Входное сопротивление* |
Предел допускаемой приведенной погрешности |
Дополнительная погрешность |
|
Входной аналоговый модуль напряжения СМ-1-305 |
От Одо 100 мВ |
От 1 до 5 В |
10 МОм/30 кОм |
±0,01% при 25°С максимум ±0,1% |
±0,002% шкалы/°С, |
|
Входной аналоговый модуль тока СМ-1-301 |
От 4 до 20 мА |
От 1 до 5 В |
200 Ом |
±0,1% | |
|
Входной аналоговый модуль напряжения СМ-1-304 |
Ог 0 до 10 В |
От 1 до 5 В |
100 кОм / 30 кОм |
±0,1% | |
|
Входной аналоговый модуль тока СМ-1-303 |
От 4 до 20 мА |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль напряжения СМ-1-300 |
ОтОдо 5 В |
Or 1 до 5 В |
10 МОм/30 кОм |
±0,1% | |
|
Входной аналоговый модуль напряжения СМ-1-306 |
От 1 до 5 В |
От 1 до 5 В |
2 МОм / 30 кОм |
±0,01% при 25°С максимум ±0,1% |
±0,003% шкалы/°С, |
|
Входной аналоговый модуль RTD СМ-1-501 |
От 0 до 200 °C |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль RTD СМ-1-500 |
От 0 до 100 °C |
От 1 до 5 В |
0,1% | ||
|
Входной аналоговый модуль тока СМ-1-400 ' |
От 4 до 20 мА |
От 1 до 5 В |
ОтО до 850 Ом |
±0,1% | |
|
Входной аналоговый модуль RTD СМ-1-503 |
От минус 100 до 100 °C |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль ТС СМ-1-505 |
ОтО до 400 °C |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль ТС СМ-1-504 |
ОтО до 600 °C |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль ТС СМ-1-502 |
От 0 до 1300 °C |
От 1 до 5 В |
10 МОм |
±0,1% |
Технические характеристики системы определяются документами фирмы "Compressor Controls Corporation", США на измерительные компоненты (модули), входящие в ее состав, и спецификацией заказа на поставку системы
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
Система автоматического управления и регулирования Series 4
Руководство по эксплуатации.
МРБ МП.-2006.
Комплектность системы определяется индивидуальными заказами на поставку системы
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Compressor Controls Corporation", США. МРБ МП./5^ -2006
Заключение
Система автоматического управления и регулирования Series 4 соответствует технической документации фирмы "Compressor Controls Corporation", США, ГОСТ 28200, ГОСТ 28199, ГОСТ 28209, ГОСТ 28216, ГОСТ 28203, ГОСТ 28200, ГОСТ 28218, ГОСТ 14254, ГОСТ 28779, ГОСТ Р 51317.4.2, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ 27918.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 234-98-13 Аттестат аккредитации № BY 112.02.1.0.0025
