Расходомеры-счетчики ультразвуковые УДР-011

Назначение

Расходомеры-счетчики ультразвуковые УДР-011 (далее по тексту - счетчики) назначены для измерения скорости потока, объемного расхода и объема жидкостей, содержащих твердые и (или) газообразные включения (далее по тексту - жидкости) и протс-кающих в напорных (полностью заполненных) трубопроводах в прямом и обратном направлении, а также для измерения времени нахождения счетчиков в неработоспособном состоянии и текущего времени.

Счетчики применяются для контроля технологических процессов в различных отраслях, а также для учета жидкостей, в том числе коммерческого.

Описание

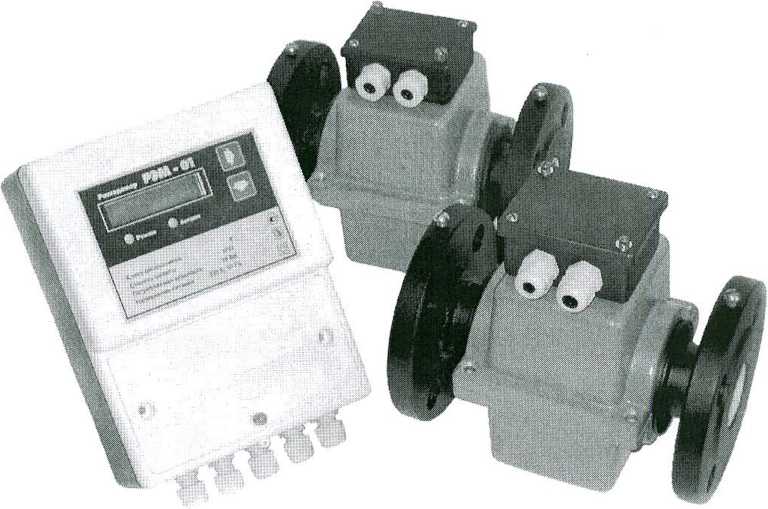

Счетчики состоят из электронного блока и двух преобразователей электроакустических (ПЭА), которые монтируются на трубопроводе и соединяются с электронным блоком сигнальными радиочастотными кабелями.

Принцип действия счетчиков основан на преобразовании и обработке электрического сигнала, пропорционального разности частоты ультразвукового сигнала, который генерируется и воспринимается ПЭА, вызванной движением в потоке жидкостей твердых и (или) газообразных включений.

Этот электрический сигнал, пропорциональный скорости потока жидкостей в трубопроводе, поступает в электронный блок где преобразуется в цифровую форму и обрабатывается по заданному алгоритму.

Текущий объемный расход жидкостей определяется как произведение площади внутреннего поперечного сечения трубопровода и скорости потока жидкостей, а объем жидкостей - как интеграл текущего объемного расхода по времени. р

Информация об объеме жидкостей, протекших по трубопроводу за сутки, сохраняется в архивной памяти.

Интервалы времени нахождения счетчиков в неработоспособном состоянии накапливаются нарастающим итогом в течение календарного месяца и хранятся в энергонезависимой памяти.

Для подключения внешних регистрирующих приборов, счетчики имеют стандартные токовый и импульсный выходные сигналы. Конструкция счетчиков обеспечивает возможность передачи измерительной и служебной информации на персональную электронную вычислительную машину по стандартным интерфейсам.

Счетчики выпускаются в стационарном и мобильном исполнении. ПЭА счетчиков мобильного исполнения, применяемого для экспрессного контроля скорости потока и объемного расхода жидкостей в трубопроводах, оснащены магнитными прижимами.

Обозначения исполнений счетчиков и их конструктивные и функциональные особенности приведены в таблице 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поминальный диаметр DN трубопроводов, на которых монтируются ПЭА -до 1,6 м при толщине стенок трубопровода от 2 до 20 мм.

Количество разрядов цифрового показывающего устройства при индикации:

- скорости потока жидкостей - 5;

- объемного расхода и объема жидкостей - 8;

- времени нахождения счетчиков в неработоспособном состоянии - 5;

- текущего времени и даты - 6.

Цена единицы наименьшего разряда цифрового показывающего устройства при индикации:

- скорости потока жидкостей - 0,001 м/с;

- объемного расхода жидкостей - 0,001 м3/ч или 0,01 м7ч;

- объема жидкостей - 0,001; 0,01; 0,1 м3;

- времени нахождения счетчиков в неработоспособном состоянии - 1 мин;

- текущего времени - 1 с.

Диапазон измерений скорости потока жидкостей - от 0,1 до 6,0 м/с.

Диапазон измерений объемного расхода жидкостей - от 282,7-D2 м3/ч (Qmin) до 16965-D2 м ’/ч (Qmax), где D - числовое значение DN, выраженное в метрах.

Пределы допускаемой основной относительной погрешности при измерении скорости потока, объемного расхода и объема жидкостей (по показаниям цифрового показывающего устройства и импульсному выходному сигналу) в интервалах диапазона измерений объемного расхода жидкостей:

- от Qmin (включительно) до 244-D м3/ч - ± 10 %;

- от 244-D м3/ч (включительно) до 488-D м3/ч - ± 4 %;

- от 488-D м3/ч (включительно) до Qmax (включительно) - ± 2 %.

Пределы допускаемой основной погрешности при преобразовании объемного расхода в электрический сигнал постоянного тока, приведенной к Qmax, - ± 2,0 %.

Пределы допускаемой абсолютной погрешности при измерении времени нахождения счетчиков в неработоспособном состоянии и текущего времени - ± 2 с за 24 ч.

Параметры выходных сигналов:

- унифицированный электрический сигнал постоянного тока от 0 до 5 мА или от 4 до 20 мА;

- импульсный электрический сигнал вида "сухой контакт";

- стандартный интерфейс RS-485 или ИРПС (в соответствии с заказом).

Электрическое питание - от сети переменного тока напряжением от 187 до 242 В, частотой (50 ± 1) Гц или от источника постоянного тока напряжением от 11 до 14 В.

Мощность, потребляемая счетчиком от сети переменного тока, - не более 5 В А.

Габаритные размеры и масса составных частей счетчиков приведены в таблице 2.

Таблица 2

Средняя наработка на отказ - не менее 10000 ч. Полный средний срок службы - не менее восьми лет.

Знак утверждения типа

Знак утверждения типа наносится на блок электронный методом офсетной печати и на руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки счетчиков входят:

- блок электронный УДР-011 БЭ - 1 шт. (исполнение - в соответствии с заказом):

- преобразователь электроакустический УДР-011- ПЭА - 2 шт. (исполнение - в соответствии с заказом);

- комплект монтажных частей и принадлежностей - 1 компл. (состав - в соответствии с заказом);

- паспорт 636128.003 ПС - 1 экз.;

- руководство по эксплуатации 636128.003 РЭ - 1 экз.;

- методика поверки МП X 05.101-2000 - 1 экз.

Поверка

Поверка или калибровка счетчиков проводится в соответствии с инструкцией МП X 05.101-2000 "Расходомеры-счетчики ультразвуковые УДР-011. Методика поверки".

Рабочие эталоны, необходимые для поверки счетчиков после ремонта и в эксплуатации:

- генератор ГЗ-110;

- частотомер 43-63;

- осциллограф С1-125.

Нормативные документы

ТУ У 24487975.003-97. "Расходомеры-счетчики ультразвуковые УДР-011. Технические условия".

Заключение

Расходомеры-счетчики ультразвуковые УДР-011 соответствуют требованиям
