Расходомеры MassProBar и ProBar

Назначение

Расходоиеры ProBar и MassProBar ( в дальнейшем расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара для технологических целей и учетно-расчетных операций.

Расходомеры могут применяться в нефтехимической, нефтеперабатывающей, химической, целлюлозно-бумажной промышленности; системах водо-тепло-газоснабжения и непрерывного контроля выбросов, а также других отраслях промышленности, где требуется учет расхода и количесва различных жидкостей ( не агрессивных к датчикам расхода ANNUBAR),napa и газов.

Описание

Принцип действия расходомеров основан на измерении расхода среды методом переменного перепада давления.

Расходомеры содержат первичный элемент - датчик расхода ANNUBAR, на котором создается переменный перепад давления пропорциональный расходу измеряемой среды, и вторичные преобразователи давления семейства 3051,3095.

Датчики расхода ANNUBAR изготавливаются в 2-х модификациях:

- ANNUBAR Diamond II + ;

- ANNUBAR 485.

Датчик расхода ANNUBAR Diamond II + имеют в поперечном сечении форму ромба с острыми боковыми гранями и с закругленной передней и задней кромками. На обеих противоположных кромках расположены отверстия, число которых зависит от диаметра трубопровода.

Датчики расхода ANNUBAR 485 имеют в поперечном сечении Т - образную форму. Плоская фронтальная часть трубки ANNUBAR 485 направлена навстречу потоку и имеет щелевые прорези, что позволило повысить точность и воспроизводимость измерения расхода.

Каждое изделие датчика расхода ANNUBAR сопровождается автоматизированным расчетом по программе Merlin ver.4.0 и выше или Instrument Toolkit ver 3.0 (buid 1/098) в зависимости от условий поставки и предназначенное для контроля правильности выбора датчика расхода ANNUBAR. Автоматизированный расчет заверяется официальным представителем компании "Emerson Process Management” в Республике Беларусь.

Конструктивно датчики расхода ANNUBAR Diamond II + изготавливаются в следующих исполнениях:

л/ стандартные модели - DCR, GCR;

э/ модели с фланцами - DFF, DPF;

V модели Fio-Tap без остановки системы- DMT, DHT, DHF, GLT, GMT;

э/ встраиваемые в трубу модели - DNW,DNF,DNT, GNT;

л/ высокотемпературные модели - MSR, MSL .

Конструктивно датчики расхода ANNUBAR 485 изготавливаются в следующих исполнениях:

Pak-Lok; Flang-Lok; Фланцевый; Flo-Tap; Резьбовой Flo-Tap.

Расходомеры ProBar измеряют объемный расход и состоят из: датчика расхода ANNUBAR 485, на котором создается перепад давления, пропорциональный расходу; преобразователя давления измерительного семейства 3051, который обеспечивает измерение создаваемого на осредняющей трубке перепада давления, вычисление объемного расхода при реальных значениях давления и температуры измеряемой среды.

Расходомеры MassProBar измеряют массовый расход и состоят из: датчика расхода ANNUBAR 485 , на котором создается перепад давления, пропорциональный расходу; термопреобразователя сопротивления градуировки Pt 100 для измерения температуры измеряемой среды; преобразователя давления измерительные семейства 3095, который обеспечивает измерений создаваемого на осредняющей трубке перепада давления, измерений статического давления (избыточного или абсолютного), вычисление массового расхода при реальных значениях давления и температуры измеряемой среды.

Измеренные значения объемного или массового расхода преобразовываются в унифицированный выходной сигнал постоянного тока 4-20 мА и/или в цифровой код по одному из цифровых протоколов - HART, FOUNDATION FIELDBUS, MODBUS, a также в показания объемного/массового расхода, количества, перепада давления, статического давления, температуры на встроенном пятиразрядном жидкокристаллическом дисплее.

Расходомеры имеют систему самодиагностики.

Расходомеры на базе преобразователей давления измерительных семейства 3051 и 3095 имеют встроенное программное обеспечение, разработанное и согласованное в соответствии с требованиями фирмы-изготовителя датчиков расхода ANNUBAR 485, и поддерживающее расчет параметров в реальных условиях эксплуатации с выполнением необходимой коррекции в зависимости от параметров процесса.

Конструктивные особенности расходомеров указываются в их маркировке согласно документации фирмы-изготовителя.

Все составные элементы расходомеров внесены в Госреестр средств измерений Республики Беларусь.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

в зависимости от динамического диапазона и

Минимальное допустимое значение числа Рейнольдса для различных типоразмеров датчика расхода:

ANNUBAR Diamond II +            ANNUBAR 485

Минимальное значение перепада давления на датчике расхода ANNUBAR, Па

* В зависимости от настройки диапазона измерений перепада давления

Внешний вид расходомеров

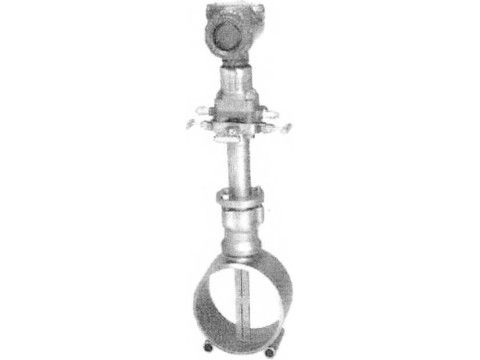

ProBar

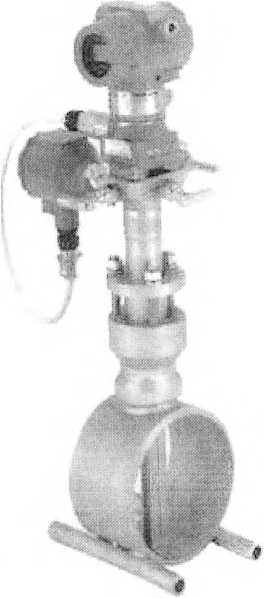

MassProBar

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра может наноситься на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки расходомеров в зависимости от типоразмера датчика расхода ANNUBAR, модификации и исполнения преобразователей давления измерительных семейства 3051 и 3095, преобразователей температуры в соответствии с технической документацией фирмы-изготовителя.

Нормативные документы

Техническая документация компании "Emerson Process Management", США.

МРБ МН -2005" Расходомеры ProBar и MassProBar".Методика повер!

Заключение

Расходомеры ProBar и MassProBar соответствуют требованиям технической документации фирмы " Dieterich Standart", США.

Межповерочный интервал-2 года.
