Расходомеры массовые тепловые Thermatel TA2
| Номер в ГРСИ РФ: | РБ 03 07 2893 06 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Magnetrol International NV", Бельгия |
Расходомеры массовые тепловые Thermatel ТА2 (в дальнейшем - расходомеры) предназначены для измерения массового расхода воздуха и газов и преобразования измеренного значения в выходной аналоговый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2893 06 |
| Наименование | Расходомеры массовые тепловые Thermatel TA2 |
| Год регистрации | 2006 |
| Номер сертификата | 3921 |
| Дата регистрации | 2006-04-27 |
| Срок действия | 2011-04-27 |
| Получатель сертификата | фирма "Magnetrol International n.v.", Бельгия (ВЕ) |
Производитель / Заявитель
фирма "Magnetrol International n.v."
Адрес: Heikensstraat 6, 9240 Zele
Контакты: +32 052 45 11 11 / info@magnetrol.be
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1907-2009 |
Поверители
Скачать
|
Описание типа РБ 03 07 2893 06 [2006-01-01]
rb-03-07-2893-06_2006-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2893 06 [2009-05-12]
rb-03-07-2893-06_2009-05-12.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые тепловые Thermatel ТА2 (в дальнейшем - расходомеры) предназначены для измерения массового расхода воздуха и газов и преобразования измеренного значения в выходной аналоговый сигнал.
Область применения - измерение массового расхода воздуха и газов на промышленных предприятиях.
Описание
Принцип действия расходомера основан на измерении мощности, подводимой к нагревателю и необходимой для поддержания постоянной положительной разности температуры между термометрами сопротивления измерительного преобразователя расходомера, один из которых измеряет температуру среды, а второй температуру измерительного преобразователя. Между затрачиваемой мощностью и расходом газа существует физическая зависимость, имеющая нелинейный характер. Определение значение массового расхода по затрачиваемой мощности осуществляется микропроцессором, входящим в состав расходомера, на основании калибровочной кривой. Калибровочная кривая строится на фирме-изготовителе под определенный тип газа и требуемый диапазон расхода.
Расходомеры выполнены в погружном исполнении и состоят из стальной штанги, в которой расположены сенсоры расхода газа, и электронного блока. Стальная штанга монтируется непосредственно на трубопроводе. Электронный блок, установленный на штанге, имеет встроенный дисплей и клавиатуру, с помощью которой программируются исходные данные для измерения массового расхода.
Расходомеры выпускают во взрывозащищенном исполнении.
Схема с указанием места нанесения знака поверки приведена в типа.

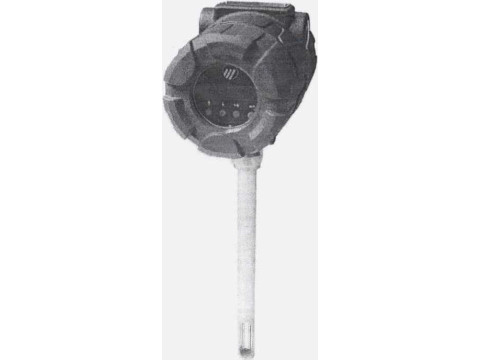

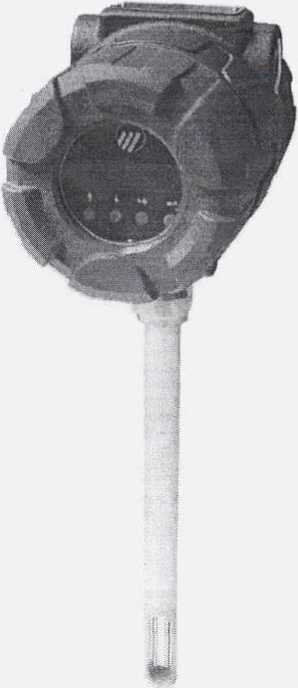

Внешний вид расходомера представлен на рисунке 1.
Рисунок 1 - Внешний вид расходомера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомера представлены в таблицах 1.
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ | |
|
Динамический диапазон |
100:1 |
|
Рабочий диапазон скоростей |
от 0,13 до 200 м/с |
|
Пределы допускаемой основной погрешности измерения расхода |
±(1 % от измеренного значения + 0,5 % от диапазона) |
|
Пределы допускаемой абсолютной погрешности измерения температуры |
±1 °C (справочное) |
|
Воспроизводимость |
±0,5 % от измеренного значения |
|
Диапазон температур окружающей среды |
от минус 40 °C до плюс 70 °C (для расходомера без дисплея) от минус 20 °C до плюс 70 °C (для расходомера с дисплеем) |
|
Пределы дополнительной погрешности измерения расхода |
±0,04 % от диапазона/1 °C |
|
Сигнальный выход: активный пассивный интерфейс пользователя |
4-20 мА (максимальное сопротивление цепи 1000 Ом) + HART 4-20 мА (максимальное сопротивление цеий завп^йт^Тл напряжения питания) ± HARif / 4-х кнопочная клавиатура и/или МАЙ^/Х^Тз ,1 ----------------------------------------------- -------—--------------\\ \ Ботаруц, /—Д-1 |
«Д-ш документов
.cSianzi*
Документе»
ictob 4
осудвостмииый реестр]
LOOnr тв rJ
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Magnetrol International n.v.", Бельгия. МРБ МП. 1907-2009 "Расходомер массовый тепловой Thermatel ТА2".
Заключение
Расходомеры массовые тепловые Thermatel ТА2 соответствуют технической документации фирмы "Magnetrol International n.v.", Бельгия.
Межповерочный интервал — не более 24 месяцев (для расходомеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025.
