Расходомеры-счетчики Rheonik
| Номер в ГРСИ РФ: | РБ 03 07 2762 05 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Rheonik Messgerate GmbH", Германия |
|
Описание типа РБ 03 07 2762 05 [2005-01-01]
rb-03-07-2762-05_2005-01-01.pdf
|
Скачать |
Расходомеры - счетчики Rheonik предназначены для измерения массового расхода различных жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2762 05 |
| Наименование | Расходомеры-счетчики Rheonik |
| Год регистрации | 2005 |
| Номер сертификата | 3735 |
| Дата регистрации | 2006-01-05 |
| Срок действия | 2010-12-27 |
| Получатель сертификата | фирма "Rheonik Messgerate GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Rheonik Messgerate GmbH"
Адрес: Rudolf-Dieselstrasse 5, D-85235, Odelzhausen
Контакты: +49 8134 6050-7359
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1529-2006. |
Поверители
Скачать
|
Описание типа РБ 03 07 2762 05 [2005-01-01]
rb-03-07-2762-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры - счетчики Rheonik предназначены для измерения массового расхода различных жидких сред.
Область применения - предприятия нефтехимической, химической, нефтяной, газовой, пищевой, фармацевтической и других отраслей промышленности
Описание
Принцип действия расходомеров - счетчиков Rheonik основан на использовании сил Кориолиса, возникающих в колебательной системе при одновременном наличии в ней поступательного и вращательного движения. Величина силы Кориолиса зависит от массы жидкости и скорости ее движения в трубопроводе, следовательно, от массового расхода жидкой среды.
Конструктивно расходомеры-счетчики Rheonik состоят из первичных преобразователей расхода RHM, выполненных в виде двух измерительных трубок, расположенных параллельно и изогнутых в форме омеги, по которым течет измеряемая жидкая среда При движении жидкой среды по измерительным трубкам, они совершают крутильные движения, что обусловливает фазовый сдвиг между ними Значение фазового сдвига пропорционально массовому расходу жидкой среды и измеряется с помощью двух катушек первичного преобразования, установленных в верхней части трубок, где отклонение трубок наибольшее. Значение массового расхода выводится на экран жидкокристаллического дисплея, при помощи HART-протокола или на интерфейсы RS232, RS422, RS485 в зависимости от используемого вторичного преобразователя RHE.
Первичные преобразователи расхода выполнены следующих модификаций: RHM 015, RHM 03, RHM 04, RHM 06, RHM 08, RHM 12, RHM 15, RHM 20, RHM 30, RHM 40, RHM 60, RHM 80, RHM 100, RHM 160, вторичные преобразователи: RHE 06, RHE 07, RHE 08, RHE 11, RHE 12, RHE 14. Комплектация расходомеров-счетчиков Rheonik может быть любая.
При работе в агрессивных средах измерительные трубки первичных преобразователей расхода RHM могут быть изготовлены из различных материалов (нержавеющей стали, Hastelloy, Monel, Inconnel, Tantal). Для обеспечения термоизоляции измерительные трубки заключены в герметичную защитную оболочку и имеют маркировку взрывозащиты ЕЕх II 1 G ia ПС [EExia] НС Т6-Т1.
Корпуса вторичных преобразователей конструктивно выполнены в нескольких исполнениях: настенного крепления (RHE 06, RHE 08, RHE 14), встраиваемые (RHE 07), для крепления на стене, кронштейне или на первичном преобразователе расхода во взрывоопасной зоне (RHE 11, RHE 12). Вторичные преобразователи имеют обозначение взрывозащиты Ex II (1) G [EExia] ИС (RHE 06, RHE 07, RHE 08), Ex II 2(1) ЕЕх de[ia] НС Тб (RHE 11, 12).
При применении в сфере государственного метрологического надзора Государственное поверительное клеймо-наклейка наносится на лицевую панель первичных преобразователей расхода RHM и на лицевую панель вторичных преобразователей RHE. Схема с указанием места нанесения государственного поверительного клейма-наклейки приведена в приложении А к описанию типа.
Внешний вид расходомеров - счетчиков Rheonik приведен на рисунке 1

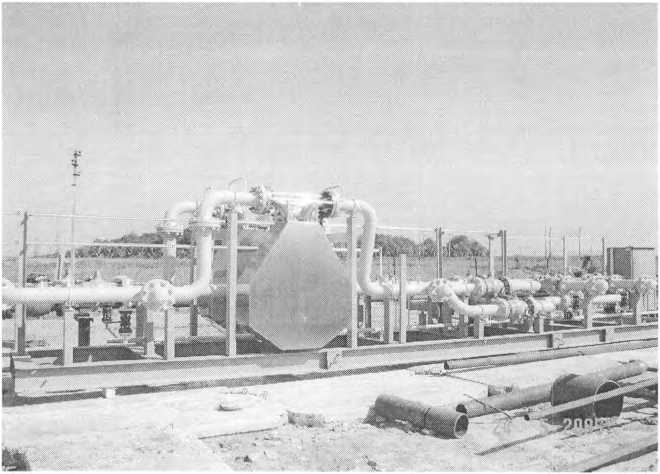

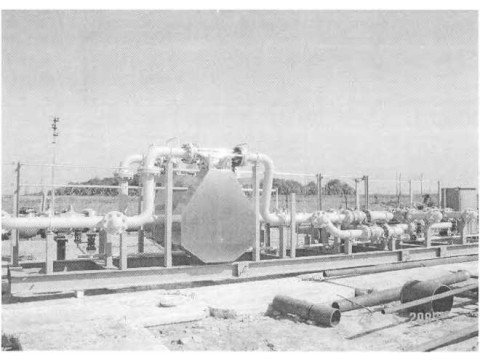

Рисунок 1. Внешний вид расходомеров - счетчиков Rheonik на месте установки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице1
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения массового расхода, кг/мин: | |
|
RHM 015 |
от 0,03 до 0,6 |
|
RHM 03 |
от 0,25 до 5 |
|
RHM 04 |
от 0,5 до 10 |
|
RHM 06 |
от 1 до 20 |
|
RHM 08 |
от 2,5 до 50 |
|
RHM 12 |
от 3,75 до 75 |
Продолжение таблицы 1
|
1 |
2 |
|
RHM 15 |
от 7 до 150 |
|
RHM 20 |
от 15 до 300 |
|
RHM 30 |
от 37,5 до 750 |
|
RHM 40 |
от 75 до 1500 |
|
RHM 60 |
от 150 до 3000 |
|
RHM 80 |
от 400 до 8000 |
|
RHM 100 |
от 600 до 12000 |
|
RHM 160 |
от 1250 до 25000 |
|
Пределы допускаемой относительной по- | |
|
грешности измерения массового расхода, % |
±0,2 |
|
Диапазон температуры измеряемой среды в | |
|
зависимости от материала первичного пре- | |
|
образователя расхода, °C |
от минус 200 до плюс 350 |
|
Максимальное давление измеряемой среды, | |
|
МПа | |
|
RHM 015 |
86,8 |
|
RHM 03 |
30,0 |
|
RHM 04 |
25,0 |
|
RHM 06 |
43,0 |
|
RHM 08 |
57,0 |
|
RHM 12 |
29,0 |
|
RHM 15 |
45,0 |
|
RHM 20 |
35,0 |
|
RHM 30 |
40,0 |
|
RHM 40 |
25,0 |
|
RHM 60 |
10,0 |
|
RHM 80 |
4,0 |
|
RHM 100 |
25,0 |
|
RHM 160 |
2,75 |
|
Питание (в зависимости от вторичного пре- | |
|
образователя), В | |
|
RHE 06 |
- сеть переменного тока номинальным |
|
RHE 07 |
напряжением 230 В, частотой (5011) Гц: |
|
RHE 08 |
- сеть переменного тока номинальным |
|
RHE 11 |
напряжением 115 В, частотой (50± 1) Гц; |
|
- источник постоянного тока номиналь- | |
|
ным напряжением 24 В (кроме RHE 06) | |
|
RHE 12 |
- источник постоянного тока номиналь- |
|
RHE 14 |
ным напряжением 24 В |
|
Длина кабеля между первичным преобразо- | |
|
вателем расхода и вторичным преобразова- |
100 (200 по отдельному заказу) |
|
телем, м, не более | |
|
Выходы в зависимости от вторичного преоб- | |
|
разователя: | |
|
- токовый |
0/4 мА - 20 мА |
|
- частотный |
0 Гц - 10 кГц |
|
- интерфейсный |
RS232, RS422, RS485, HART® |
Продолжение таблицы 1
|
1 |
2 |
|
Степень защиты оболочки по ГОСТ 14254-96: | |
|
Первичные преобразователи расхода RHM |
IP 65 |
|
Вторичные преобразователи: | |
|
RHE 06 |
IP 64 |
|
RHE 07, RHE 14 |
IP 20 |
|
RHE 11, RHE 08 |
IP 65 |
|
RHE 12 |
IP 66 |
|
Габаритные размеры, мм, не более | |
|
Первичные преобразователи расхода | |
|
RHM 015, |
145x205x400 |
|
RHM 03, RHM 04 |
145x205x40 |
|
RHM 06, RHM 08 |
180x322x60 |
|
RHM 12, RHM 15, RHM 20 |
300x540x70 |
|
RHM 30 |
600x875x140 |
|
RHM 40 |
720x1153x180 |
|
RHM 60 |
250x1385x320 |
|
RHM 80, RHM 100 |
1320x1775x403 |
|
RHM 160 |
1610x1820x520 |
|
Вторичные преобразователи | |
|
RHE 06 |
200x200x110 |
|
RHE 07 |
142x128x250 |
|
RHE 08 |
207x148x302 |
|
RHE 11 |
244x225x200 |
|
RHE 12 |
0115x200 |
|
RHE 14 |
70x80x58 |
|
Температура окружающей среды, °C | |
|
- первичные преобразователи расхода |
минус 45. .. плюс 60 |
|
- вторичные преобразователи |
минус 40... плюс 60 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- Расходомеры - счетчики Rheonik 1 шт.
упаковка 1 шт.
руководство по эксплуатации 1 экз.
методика поверки МРБ МП 1529-2006 1 экз
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Rheonik Messgerate GmbH", Германия;
МРБ МП 1529-2006 "Расходомеры - счетчики Rheonik фирмы "Rheonik Messgerate GmbH", Германия. Методика поверки".
МОЗМ Р 117 Измерительные системы для жидкостей не являющихся водой
Заключение
Расходомеры - счетчики Rheonik соответствуют требованиям документации фирмы "Rheonik Messgerate GmbH", Германия, МОЗМ 117.
Межповерочный интервал - 24 месяца.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
