Расходомеры РЭМ-01

Назначение

Расходомеры РЭМ-01 (далее - расходомеры) предназначены для измерения расхода и (или) объема холодной и горячей воды (теплоносителя) или любой неагрессивной жидкости с удельной электропроводимостью от 10 до 0,001 См/м.

Расходомеры могут быть использованы для коммерческого учета количества воды (теплоносителя) в жилых домах, промышленных, административно-бытовых и других объектах закрытых и открытых систем теплоснабжения.

Расходомеры имеют последовательные интерфейсы RS232 и RS485 для подключения к ЭВМ, модему через адаптер или переносимому пульту для снятия текущей и накопленной информации и организации системы автоматизированного сбора данных и регулирования.

Расходомеры осуществляют автоматическую самодиагностику и автокалибровку, фиксируют нарушение работы собственных узлов.

Описание

Расходомеры состоят из электронного блока и первичного преобразователя расхода (далее - ППР).

В зависимости от конструктивного исполнения и программного обеспечения расходомеры имеют следующие исполнения:

РЭМ-01-1-0 (расходомер без индикации) состоит из одного электронного блока и одного ППР.

РЭМ-01-2-0 (расходомер без индикации) состоит из одного электронного блока и двух ППР.

РЭМ-01-1-1 (расходомер с индикацией) состоит из одного электронного блока и одного ППР.

РЭМ-01-2-1 (расходомер с индикацией) состоит из одного электронного блока и двух ППР.

Принцип действия расходомеров основан на законе индукции Фарадея.

При магнитно-индукционном принципе измерения расхода электропроводная среда, протекающая через первичный преобразователь расходомера, соответствует проводнику, движущемуся в постоянном магнитном поле. Магнитное поле создается обмотками катушки, расположенной в корпусе первичного преобразователя. Внутренний диаметр первичного преобразователя футерован немагнитным материалом, в который встроены электроды. Возникающая при движении измеряемой среды в магнитном поле разность потенциалов снимается электродами. Полученный сигнал обрабатывается электронным блоком и преобразуется в импульсный, токовый или цифровой выходной сигнал.

В расходомерах исполнений РЭМ-01-1-1 и РЭМ-01-2-1 значения измеренных параметров индицируются на цифробуквенном жидкокристаллическом индикаторе, установленном на передней панели электронного блока.

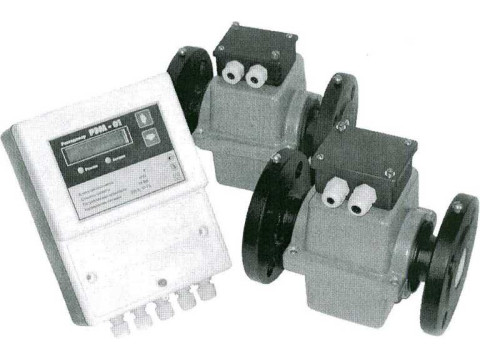

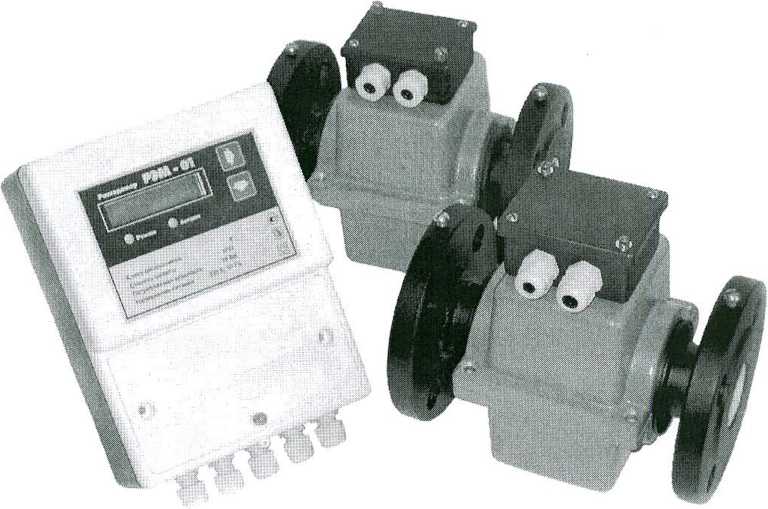

Внешний вид расходомера приведен на рисунке 1.

Схема пломбировки расходомеров от несанкционированного доступа с указанием места нанесения оттиска клейма государственного поверителя и места пломбировки после установки расходомера у потребителя приведена в Приложении А к описанию типа.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой относительной погрешности расходомеров при измерении расхода при снятии информации с токового выхода, и объема воды при снятии информации с индикатора или импульсного выхода:

± 1 % в диапазоне расходов от 4 % до 100 % от QMax;

± 3 % в диапазоне расходов от 2 % до 4 % от QMax;

± (0,06 * QMax/Q) % в диапазоне от 1 % до 2 % от QMax. - по требованию заказчика.

2 Пределы допускаемой относительной погрешности счетчика времени ±0,01%.

3 Диапазон температур воды от 1 до 150 °C.

4 Диапазоны измерения расхода воды в зависимости от диаметра условного прохода ППР

приведены в таблице 1.

I!

Таблица 1

5 Длина линии связи между ППР и электронным блоком не более 100 м при электропроводимости воды в диапазоне от 10 до 0,01 См/м и не более 30 м при электропроводимости воды в диапазоне от 0,01 до 0.001 См/м.

6 Время установления рабочего режима не более 10 минут.

7 Средняя наработка на отказ расходомера при нормальных условиях работы не менее 40000 ч.

8 Полный средний срок службы расходомера не менее 10 лет.

9 Электрическое питание расходомеров осуществляется от сети переменного тока напряжением от 207 до 253 В, частотой (50 ± 1) Гц.

10 Электрическая мощность, потребляемая расходомером, не более 10 В-А.

11 Условия эксплуатации:

- температура окружающей среды в диапазоне от 5 до 50 °C;

- относительная влажность воздуха до 95 % при температуре 30 °C.

12 Расходомеры устойчивы к воздействию внешнего магнитного поля с напряженностью до 40 А/м.

13 Масса расходомера в зависимости от исполнения и диаметра условного прохода ППР приведена в таблице 2.

Таблица 2

14 Габаритные размеры электронного блока расходомера не более 170 х 240 х 95 мм.

15 Уровень радиопомех, создаваемых расходомером, не превышает значений, установленных в СТБ ГОСТ Р 51318.14.1-2001.

16 Расходомеры, в зависимости от исполнения, имеют один или два пропорциональных расходу выходных токовых сигнала 4-20 мА.                                 /Г . А

17 Расходомеры, в зависимости от исполнения, имеют один или два гальванйчес'ки развязанных импульсных выхода типа "открытый коллектор" со следующими параметрами:

- максимальное подаваемое напряжение.................................30 В;

- минимальное сопротивление нагрузки рассчитывается но формуле: R = U/0.005 А

где: U - поданное напряжение питания.

- длительность выходного импульса........................................1,0 мс;

- коэффициент преобразования расхода в импульсный сигнал, в зависимости от диаметра условного прохода ППР. может программироваться при выпуске из производства в соответствии со значениями, указанными в таблице 3.

Таблица 3

18 Степень защиты электронного блока соответствует IP54, ППР - IP65, категория 2 по ГОСТ 14254-96.

19 Расходомеры устойчивы к динамическим изменениям напряжения сети электропитания для степени жесткости 3 по СТБ ГОСТ Р 51317.4.11-2001, критерий качества функционирования В.

20 Расходомеры устойчивы к наносекундным импульсным помехам 3 степени жесткости по СТБ ГОСТ Р 51317.4.4-2001, критерий качества функционирования А.

21 Расходомеры устойчивы к электростатическим разрядам второй степени жесткости по СТБ ГОСТ Р 51317.4.2-2001, критерий качества функционирования В.

22 Расходомеры устойчивы к микросекундным импульсным помехам большой энергии для 3 класса условий эксплуатации по СТБ ГОСТ 51317.4.5, критерий качества функционирования А.

23 Расходомеры устойчивы к радиочастотному электромагнитному полю второй степени жесткости по СТБ ГОСТ Р 51317.4.3, критерий качества функционирования В.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на паспорт расходомера и лицевую панель электронного блока типографским способом.

Комплектность

Комплект поставки расходомера соответствует указанному в таблице 4. Таблица 4

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 14532321.004-95 «Расходомеры РЭМ-01. Технические условия»;

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;

ГОСТ 14254-96 «Степени защиты обеспечиваемые оболочками (код IP)»;

СТБ ГОСТ Р 51317.4.2-2001 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний»;

СТБ ГОСТ Р 51317.4.3-2001 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний»;

СТБ ГОСТ Р 51317.4.4-2001 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний»;

СТБ ГОСТ Р 51317.4.5-2001 «Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний»;

СТБ ГОСТ Р 51317.4.11-2001 «Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний»;

МП.МН 69-2001 «Расходомеры РЭМ-01. Методика поверки».

Заключение

Расходомеры РЭМ-01 соответствуют требованиям технических условий

ТУ РБ 14532321.004-95, ГОСТ 12997-84, ГОСТ 12.2.091-2002, ГОСТ 14254-96, СТБ ГОСТ Р 51317.4.2(3,4,5, 11)-2001

Межповерочный интервал - 2 года.

Научно-исследовательский

испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93,

тел.(017) 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
