Расходомеры ультразвуковые UFM 500 K/F HT/HP
| Номер в ГРСИ РФ: | РБ 03 07 2379 04 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 2379 04 [2004-01-01]
rb-03-07-2379-04_2004-01-01.pdf
|
Скачать |
Расходомеры ультразвуковые UFM 500 K/F НТ/НР (в дальнейшем - расходомеры) предназначены для измерения расхода жидкостей с содержанием газов (до 1 %) и твердых веществ (до 5 %), в том числе, при коммерческом учете.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2379 04 |
| Наименование | Расходомеры ультразвуковые UFM 500 K/F HT/HP |
| Год регистрации | 2004 |
| Номер сертификата | 3109 |
| Дата регистрации | 2004-12-09 |
| Срок действия | 2009-11-25 |
| Получатель сертификата | фирме "Krohne", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE"
Адрес: D-47508 Duisburg, Germany
Контакты: +49 0203 301 416 / west@krohne.dу
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.МН 830-2000. |
Поверители
Скачать
|
Описание типа РБ 03 07 2379 04 [2004-01-01]
rb-03-07-2379-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры ультразвуковые UFM 500 K/F НТ/НР (в дальнейшем - расходомеры) предназначены для измерения расхода жидкостей с содержанием газов (до 1 %) и твердых веществ (до 5 %), в том числе, при коммерческом учете.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Расходомеры состоят из сенсоров и измерительного преобразователя.
Принцип измерения основан на измерении разности времени прохождения ультразвукового сигнала. Ультразвуковые сигналы излучаются сенсорами в обоих направлениях (вдоль и против потока измеряемой среды). Поскольку скорость прохождения сигнала против направления потока меньше, чем скорость прохождения в направлении потока, возникает разность времени прохождения сигнала, которая пропорциональна скорости потока измеряемой среды.
Расходомеры выпускают с различными типами сенсоров, отличающимися по способу монтажа и своим функциональным возможностям.
Расходомеры могут оснащаться местной индикацией (ЖКИ индикатор).
Расходомеры выпускают в обычном или взрывозащищенном исполнениях.
Место нанесения Государственного поверительного клейма-наклейки указано в Приложении.
Внешний вид расходомеров представлен на рисунке 1.

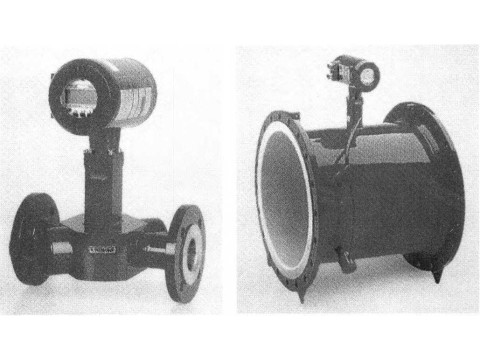

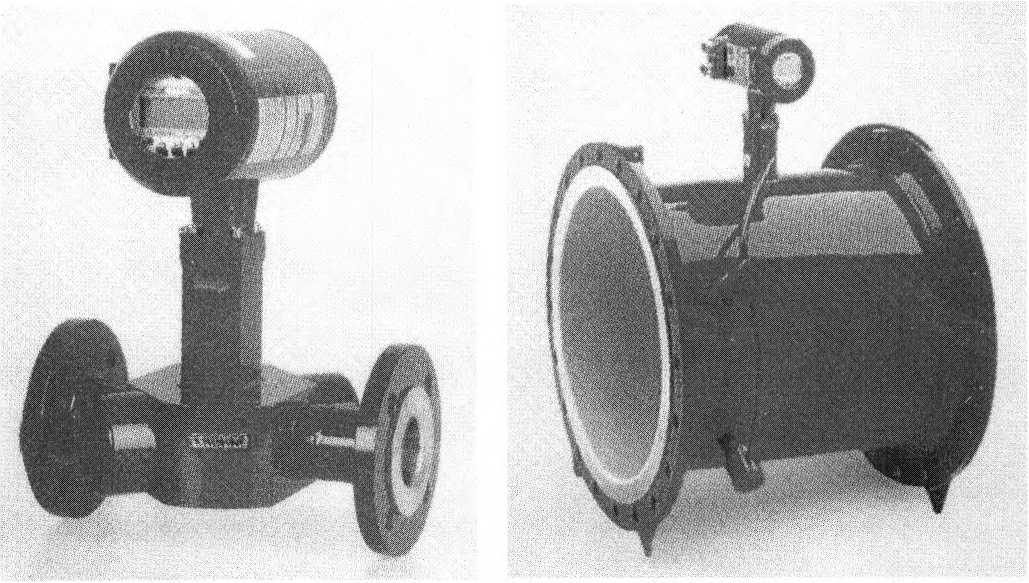

Рисунок 1. Внешний вид расходомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики расходомеров указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение | |
|
Номинальный диаметр условного прохода трубопровода, мм |
от 25 до 3000 | |
|
Пределы допускаемой основной погрешности расходомера |
±1 % при скорости > 1 м/с ±1 см/с при скорости < 1м/с | |
|
Пределы допускаемой дополнительной относительной погрешности расходомера |
±0,1 % / 10 °C | |
|
Диапазон выходного сигнала постоянного тока |
0-20 мА или 4-20 мА | |
|
Диапазон температур измеряемой среды |
K/F НТ/НР |
до 500 °C |
|
Максимальное давление измеряемой среды |
K/F НТ/НР |
до 1000 бар |
|
Номинальное напряжение питания |
24 В постоянного тока или 230 В переменного тока частотой 50 Гц | |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 60 | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
K/F НТ/НР |
IP67/68 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
Расходомер UFM 500 K/F НТ/НР.
Руководство по эксплуатации.
МП.МН 830-2000.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Krohne", Германия.
МП.МН 830-2000 "Расходомеры ультразвуковые UFM 500. Методика поверки".
Заключение
Расходомеры ультразвуковые UFM 500 K/F НТ/НР соответствуют технической документации фирмы "Krohne", Германия.
Межповерочный интервал - 24 месяца.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
