Колонки топливораздаточные сжиженного газа FAS

Назначение

Колонки топливораздаточные сжиженного газа FAS (далее - колонки) предназначены для измерения объема газа (пропан-бутановой смеси) при заправке автотранспортных средств.

Область применения - автозаправочные станции.

Описание

Принцип действия колонок следующий:

Сжиженный газ из резервуара при помощи насоса через вентиль и фильтр-газоотделитель подается в колонку. Фильтр-газоотделитель выполняет очистку от механических примесей и разделяет жидкую и паровую фазу подаваемого газа. Жидкая фаза через обратный клапан поступает в счетчик сжиженного газа (LPG Mass фирмы «Endress+Hausser» или двух- или четырехпоршневой измеритель фирмы «Flussiggas-Anlagen GmbH») и далее через дифференциальный и предохранительный скоростной клапана поступает в заправочный шланг, снабженный разрывной муфтой и заправочной струбциной. Для исключения гидроудара в гидравлическую схему колонки перед топливораздаточным шлангом устанавливается мембранный компенсатор.

При помощи преобразователя импульсов информация о количестве топлива, прошедшего через счетчик (измеритель) поступает в электронный блок колонки, на цифровом табло которого отображается количество отпущенного топлива, его цена и стоимость.

Электрическая часть оборудована системой подогрева и состоит из блока питания, электронного счетного устройства, электронного табло и дополнительной панели. На электронном табло отображается цена одного литра сжиженного газа, объем и стоимость выданной дозы сжиженного газа. На дополнительной панели отображаются объем и масса выданной дозы сжиженного газа, масса выданного сжиженного газа, температура и плотность.

Колонки моделей 120, 220, 230 (рисунок 1) отличаются: внешним видом, количеством заправочных струбцин, количеством счетчиков. Модели 220 и 230 могут быть выполнены в трех различных корпусах: обычный корпус (без обозначения) и корпус НМ

и корпус WM (см. рисунок 1). Модели 120 и 220 имеют один счетчи, струбцину. У модели 220WM одна сторона колонки предназначена ж транспорта, вторая - для заправки съемных автомобильных и бытовь дель 230 имеет два счетчика и две заправочные струбцины. V

озаправочную авто-. Мо-

£им

Внешний вид колонок представлен на рисунке 1.

приведена

Схема с указанием места нанесения знака поверки (клейма-наклейки) в приложении А к описанию типа.

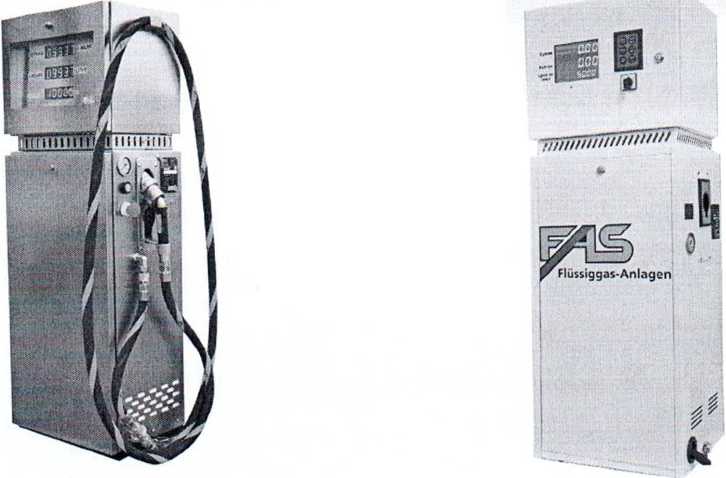

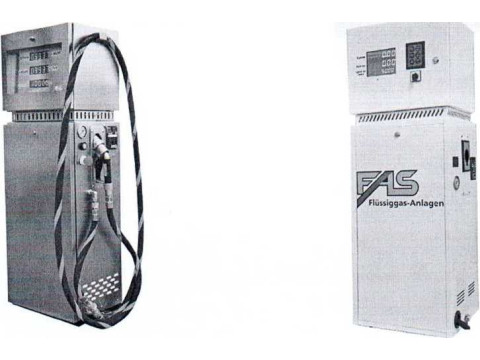

модель 120

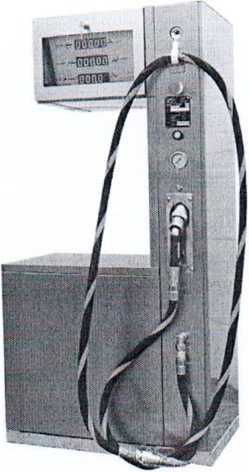

модель 220 (230)

модель120Е

модель 230Е

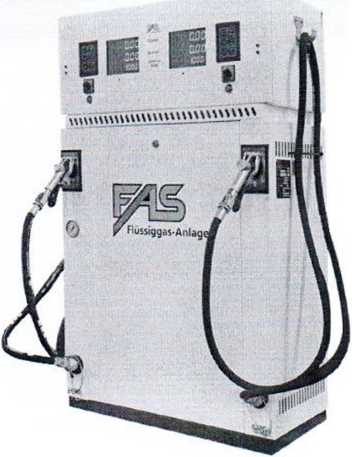

модель 220 НМ (230 НМ)

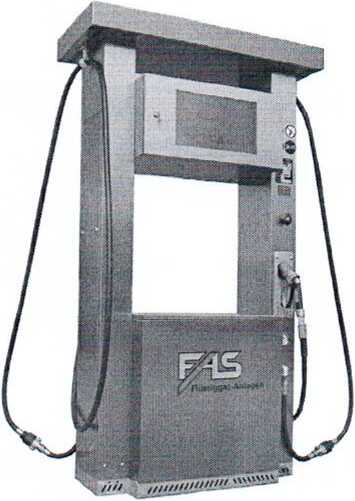

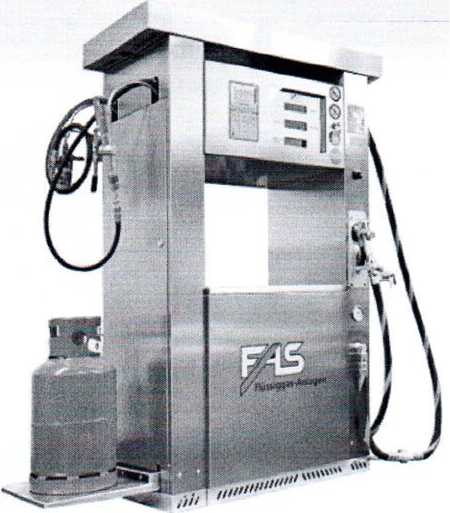

модель 220 WM

Рисунок 1 - Внешний вид колонок.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО колонок топливораздаточных сжиженного газа FAS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок представлены

в таблице 1.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа может наноситься на фирменной табличке колонок и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки в соответствии с технической документацией фирмы «Flussiggas-Anlagen GmbH», Германия.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

МП.МН 908-2001 "Колонки топливораздаточные типа LPG для сжиженных газов. Методика поверки";

СТБ 8024-2012 «Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.»

Техническая документация фирмы «Flussiggas-Anlagen GmbH», Германия.

Заключение

Колонки топливораздаточные сжиженного газа FAS соответствуют документации фирмы «Flussiggas-Anlagen GmbH», Германия.

Колонки соответствуют требованиям технических регламентов Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
