Измерительная система узла учета газа ГРС «Браслав» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 204/1-1

Назначение

Измерительная система узла учета газа ГРС «Браслав» филиала «Крунское УМГ» ОАО «Газпром трансгаз Беларусь» № 204/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов перепада давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) газа в стандартных условиях по Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021), а также для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63, ГОС Т 34770-2021).

Область применения - магис тральный транспорт газа, газоснабжение погреби гелей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы с установленными на них стандартным сужающим устройством (диафрагмой), счетчиком газа роторным GMS G65. термопреобразователем сопротивления ГСМ 012. или ГСМ 296. или ТС11012 и комплексом мпогониточпым измерительным микропроцессорным «Суперфлоу-ПЕТ» (далее - КМИМ «Суперфлоу-ПЕТ»).

В составе ИС УУГ используются средства измерений (далее - СИ) утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении тина СИ. Перечень используемых СИ указан в таблице 3.

КМИМ «Суперфлоу-ПЕТ» осуществляет автоматическое непрерывное измерение давления, разности давления, температуры, и вычисление расхода и объема газа в стандартных условиях по Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021) в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005, а также с учетом условно-постоянных параметров: плотности газа в стандартных условиях по Правилам учета природного т аза (ГОСТ 2939-63, ГОС Т 34770-2021). содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021), по каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям но Правилам учета

природного газа (ГОСТ 2939-63. ГОСТ 34770-2021);

обьемный расход газа в рабочих условиях, м'/ч:

давление, кПа;

разность давлений, к11а;

температура, °C;

Для измерений объемного расхода газа в составе ИС УУГ применяются механические счетчики газа, а 1акже диафрагмы.

Принцип действия роторного счетчика газа GMS G65 основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях ро торов. Таким образом, один поворо т сис темы роторов соо тветствует передаче определенного объема газа со входа счётчика на его выход.

Измерения давления природною газа производятся с помощью преобразователя абсолю тного (избыточного) давления из сос тава КМИМ «Сунерфлоу-ПЕТ». основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорезис!ивный модуль. Иод воздействием давления измерительный механизм преобразователя формирует цифровой код. пропорциональный измеряемому давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. О гкоррск тированный цифровой код передастся па устройство, формирующее стандартный аналоговый сигнал. Измерения разности давления перед и после диафрагмы производятся с помощью прсобразоваiсля разности давления из состава КМИМ «Сунерфлоу-ПЕ Г». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью гермонреобразова теля сопротивления ГСМ 012, или ГСМ 296. или ГСП 012. Принцип работы гермонреобразова геля сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувегви тельного элемента и величиной изменения температуры. Гермонреобразователь состоит из чувствительного элемента, защитного корпуса. К. IC м м НОЙ 1 OJ1 о в к и.

ИС УУГ имеет вс । роенное, мегроло! ичсски значимое программное обеспечение (далее НО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представ.:iciia в приложении 2.

Схема пломбировки от несанкционированною дос тупа предо гавлепа в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Паимсновшшс                            Значение

Диапазон измерений объемного расхода природного газа, приведенною к стандартным условиям по Правилам учета природного газа (ГОС'Г 2939-63, ГОСТ 34770-2021). от 58 до 20 125 в диапазонах температуры и давления измеряемой среды в условиях эксплуа тации. м3/ч

Окончание таблицы 1

I (аимспованис

Значение

Пределы допускаемой относительной погрешности при измерении расхода природною газа, приведенного к стандартным условиям по Правилам учета природного газа (ГОС Г 2939-63. ГОСТ 34770-2021), % '

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина среде in измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.МН 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандарт ными сужающими устройствами (диафрагмами) и механическими счетчиками газа с КМИМ «Сунсрфлоу-III Г». Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОС I 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих ус тройств. Часть Г Принцип метода измерений и общие требования.

ГОС'1 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений.

Измерение расхода и количества жидкостей и газов с помощью с тандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Гехничсскис нормативные правовые акты и технические документы, устанавливающие:

требования к типу средс тв измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»: методику поверки:

МРБ МИ.МИ 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) и механическими счетчиками газа с КМИМ «Сунерфлоу-ПГ I». Методика поверки» в редакции с изменением № И

Перечень средств поверки: представлен в таблице 4.

Таблица 4              ______ __  ________ ___

Наименование и тип средств поверки

Гсрмо! щрометр Uni l ess Г] IB I___

Нугромегр микрометрический ИМ

Микроскоп универсальный УИМ-23

Микроскоп универсальный УИМ-21

М11 кромстр гладкий

1’адиусомср оптоэлектронный I.VS-24

Образцы шероховатос ти № 4

Щупы, класс точности 2

. 1и11сики поверочные типа ЛД ио ГОС I 8026-92

Рулетка измери тельная но ГОС 1 7502-98

, I lyipo.Mcp микрометрический 1IM            _______ _____

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие I устройства».

Примечание Допускается применять другие средства поверки, обеспечивающие , определение метрологи веских характеристик с требуемой точное гыо.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

...                       ....               11омср версии 110

Идентификационное наименование ПО           ,      .          ..

(идентификационный помер)

Супсрфлоу-ШЛ’                         SF21RU6D

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Браслав» филиала «Крунскос УМГ ОАО «Газпром трансгаз Беларусь» № 204/1-1 соотвстствусг требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь».

11роизводи тель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова. 9

Гслсфон: < 375 17 780 0101

факс: । 375 17 285 63 36

e-mail: office nblg.by

Уполномоченное юридическое лицо, проводившее испытания средств и з м сре г I и й/м erpoj юг и чсскую экспертизу сди1 шчно го экземнля ра средств измереч j и и Республиканское унитарное предприятие «Белорусский государственный ипститут метрологии» (Бел! ИМ)

Республика Беларусь. 220053. i. Минск. С таровилснский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38 e-mail • info+f belgim.by

11риложеиия: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки среде 1в измерений на I листе.

3. Схема пломбировки от несанкционированного дос тупа на 1 листе.

Директор Бсл1 ИМ

А.В. Казачок

1I риложениe 1 (обязательное) Фотографии общего вида средств измерений

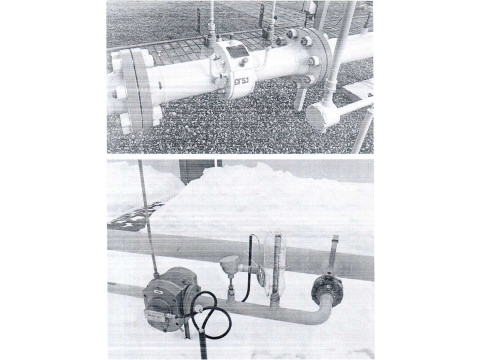

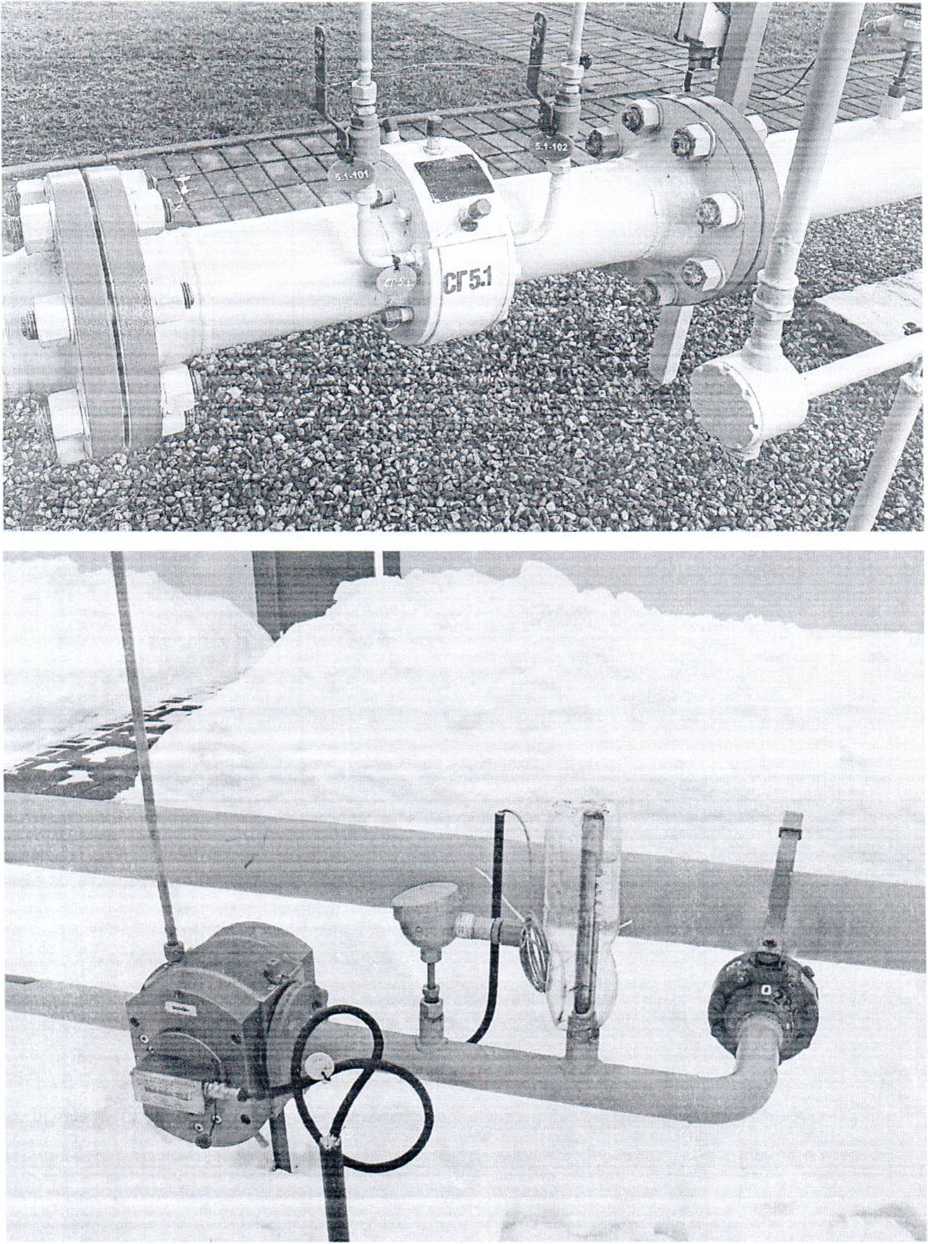

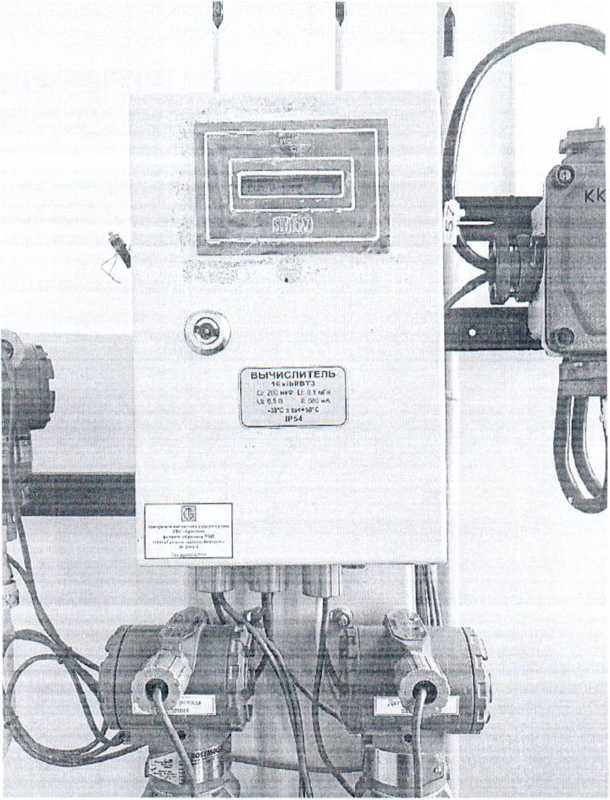

Рисунок 1.1 Фотографии общего вида ИС УУГ

Рисунок 1.2 Фотография маркировки ИС УУГ

1(риложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерении

Знак поверки наносится в свидетельство о государственной поверке.

Приложен ис 3 (обязательное)

Схема пломбировки oi несанкционированного доступа

Ч

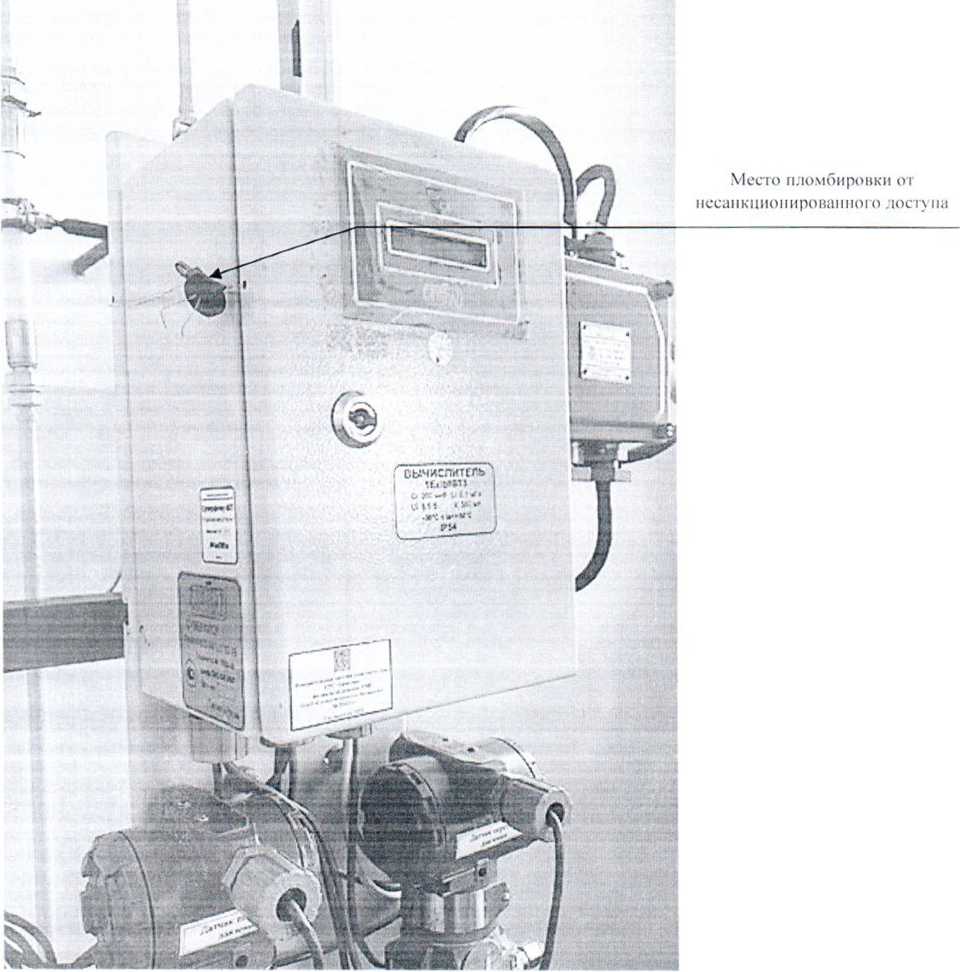

Рисунок 3.1 — Схема пломбировки от несанкционированного доступа
