Измерительная система узла учета газа ГРС «Буда-Кошелево» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 802/1-1

Назначение

Измерительная система узла учета газа ГРС «Буда-Кошслсво» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 802/1-1 (далее ИС УУГ) предназначена для преобразования входных chi налов перепада давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) газа в стандартных условиях по Правилам учета природного газа (ГОСТ 2939-63. ГОС'Г 34770-2021), а также для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям но 11ра-вилам учета природного газа (ГОСТ 2939-63. ГОС'Г 34770-2021).

Область применения - магис тральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУ1 входя т: измерительные i рубопроводы с установленными па них стандартным сужающим устройством (диафрагмой), счетчиком газа турбинным ГК/ 03 G250, гермопрсобразовагелем сопротивления ГСМ 012. или ГСМ 296. или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Сунерфлоу-ПЕ Г» (далее - КМИМ «Супсрфлоу-ПЕ Г»),

В составе ИС УУ1 используются средства измерений (далее СИ) утверждённых типов. внесённые в Государственный реес тр СИ Республики Беларусь и проходящие государе твенную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ. 1(срсчснь используемых СИ указан в таблице 3.

КМИМ «Сунерфлоу-ПЕТ» осуществляет автоматическое непрерывное измерение давления. разности давления, температуры, и вычисление расхода и объема газа в стандартных условиях по Правилам учета природного газа (ГОС'Г 2939-63. ГОС'Г 34770-2021) в соответствии с ГОС'Г 8.586.1-2005, ГОСТ 8.586.2-2005. ГОСТ 8.586.5-2005. а также с учетом условно-постоянных параметров: плотности газа в стандартных условиях но Правилам учета природного газа (ГОС Т 2939-63, ГОСТ 34770-2021). содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ. основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается. а сзагичсское давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и. следовательно. опа может служи ть мерой объемного расхода.

КМИМ «Супсрфлоу-1 IE I » осуществляет отображение на жидкокристаллическом дисплее. а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63. ГОС'Г 34770-2021) по каждому измерительному трубопроводу:

количество (объем) газа, приведенного к стандартным условиям но Правилам учета

природного газа (ГОС Г 2939-63. ГОС I 34770-2021);

объемный расход газа в рабочих условиях, м’/ч;

давление. к11а;

разность давлений, к! 1а;

температура, °C.

Для измерений объемного расхода газа в составе ИС УУГ применяются механические счетчики газа, а также диафрагма.

11ринцип действия счетчика газа турбинного TRZ 03 G250 основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный TRZ 03 G250 состои т из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и ингегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

Счетчик газа зурбинпый 1RZ 03 (1250 состоит из корпуса, устройства измерительного, счетного механизма.

Измерения давления природною газа производя гея с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Сунерфлоу-ПГ Г», основным элементом измсрительного механизма которого является измерительная емкостная ячейка или тензорсзистивный модуль. Иол воздействием давления измерительный механизм преобразователя формирует цифровой код. пропорциональный измеряемому давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости oi индивидуальных особенностей измсрительного механизма, а также в зависимости от темпера туры окружающей или измеряемой среды. О ткоррек тированный цифровой код передастся на устройство, формирующее стандартный аналоговый сигнал.

Измерения разнос ги давления перед и после диафрагмы производя гея с помощью преобразователя разности давления из состава КМИМ «Супсрфлоу-ПЕТ». Принцип работы аналогичен преобразователю давления.

1Пмсрения температуры природною газа производя тся с помощью гермопрсобразова-теля сопротивления ГСМ 012. или ГСМ 296. или TCI 1 012. Принцип работы гермоире-образова геля сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрическою coiipoi пиления определяется типом материала чувствительного элемента и величиной изменения температуры. Термон реобразоватсль состоит из чувс гви тельного элемента, защи тного корпуса, клеммной головки.

ИС УУГ Имес! встроенное, метрологически значимое iipoi раммпое обеспечение (далее НО), предназначенное для обработки измсрительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наноси тся на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МИ.МН 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа 1 PC филиалов ОАО «Назиром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) и механическими счетчиками газа с КМИМ «Суиерфлоу-111/1». Ме тодика поверки» в редакции с изменением № 1.

( ведения о методиках (методах) измерений:

I ОС 1 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью с тандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОС I 8.586.2-2005 Государетвенная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОС Т 8.586.5-2005 Государетвенная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

I схпические нормативные правовые акты и технические документы, устанавливающие: требования к тину средств измерений:

юхническая докумен тация (паспорт) ОАО «Газпром трансгаз Беларусь»;

\Iс।о;тику поверки:

МРБ МП.МП 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трапегаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) и механическими счетчиками газа с КМИМ «Сунсрфлоу-ПЕ'1 '». Методика поверки» в редакции с изменением № 1.

11ерсчень средств поверки: представлен в таблице 4.

Таблица 4            ____ ___ _____

________Наименование и тип средств поверки                 ___

Термогигрометр Uni less ТПВ1

11у громегр микрометрический 11М__

Микроскоп универсальный УИМ-23 Микроскоп универсальный УИМ-21 Микрометр гладкий Радиусомер оптоэлектронный I.VS-24               __

Образцы шерохова тос ти № 4__ ______

1 Цуны, класс точности 2        ___________ _________

Линейки поверочные типа ЛД по ГОСТ 8026         _______

Рулетка измерительная по ГОС I 7502

11у громер микрометрический 11М                        ___

1 Ipoi раммный комплекс «Расходомер ИСО», модуль: «С гандартныс сужающие устройства».                    _ ____

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью. __

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации нроизводи-1еля: измерительная система узла учета газа ГРС «Буда-Кошслсво» филиала «Гомельское УМ! ОАО «Газпром грансгаз Беларусь» № 802/1-1 соответствуст требованиям технической докумен тации (паспорта) ОАО «Газпром грансгаз Беларусь».

11роизводи гель средств измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Гелефон: т375 17 280 0101

факс: 1375 17 285 63 36 e-mail: office@btg.by.

Уполномоченное юридическое лицо, проводившее испытания средств из\ 1 ере 11ий/мегрологичсскую эксiюртизу единичного экземпляра средств измерений Республиканское уни тарное предприятие «Белорусский государс твенный ипститу г метрологии» (Бел1 ИМ)

Республика Беларусь. 220053. г. Минск. Старовилснский тракт, 93

Гелефон: +375 17 374-55-01

факс: >375 17 244-99-38 e-mail: info@bclgim.by

11риложения: 1. Фотографии общею вида средств измерений на 2 лисгах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на I листе.

3. Схема пломбировки от несанкционированного дос тупа на I лис те.

Директор БелГИМ                                      А.В. Казачок

11риложспис 1

(обязательное)

Фотографии общего вида средств измерений

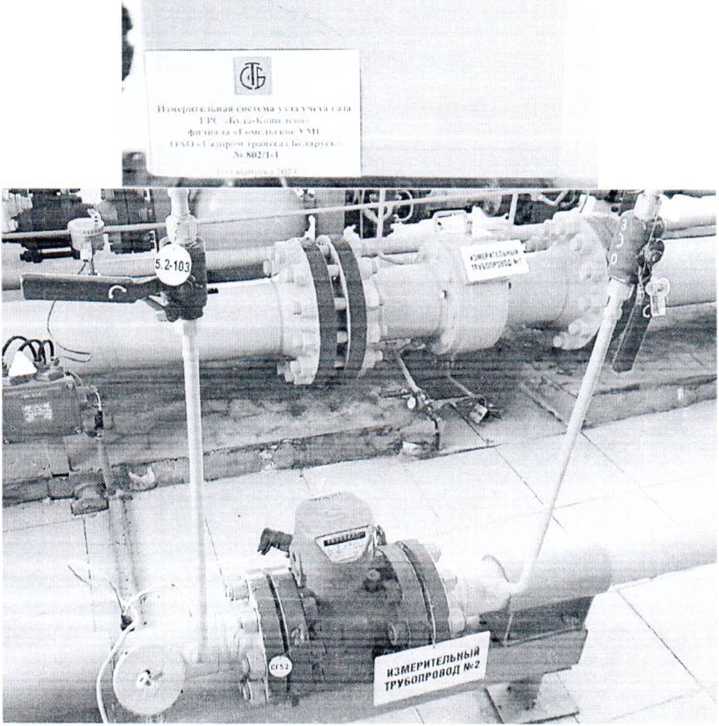

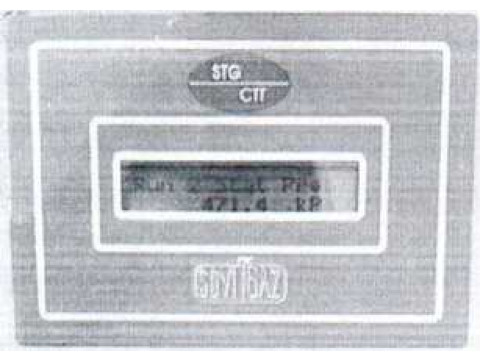

Рисунок 1.1 Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Буда-Кошелево» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 802/1-1

Год выпуска 2023

Рисунок 1.2 Фотография маркировки ИС УУГ

11риложсние 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государем венной поверке.

11риложсние 3 (обязательное)

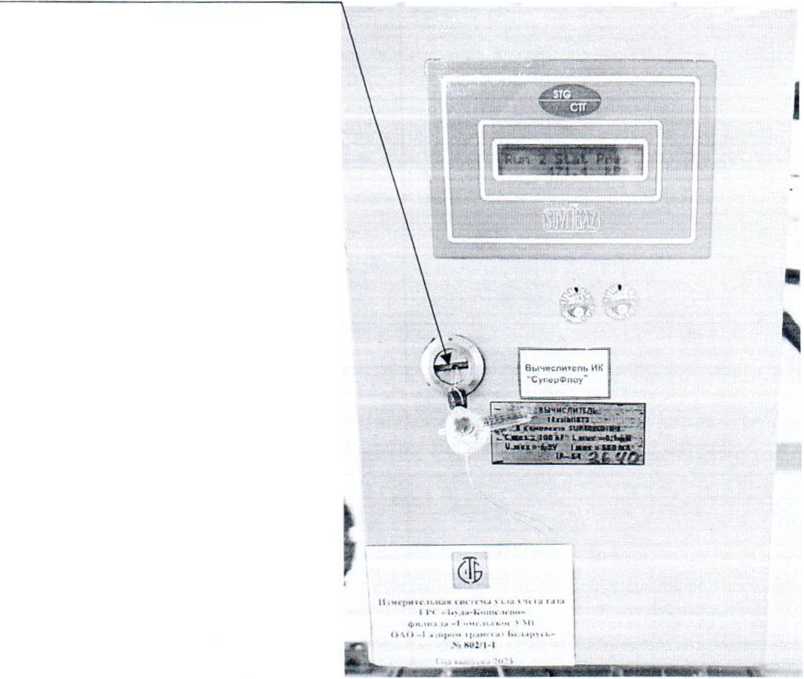

Схема пломбировки от несанкционированного дос тупа

Место пломбировки от нссапкци-о II и по ван1 ю го досту i ia

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
