Измерительная система узла учета газа ГРС «Светиловичи» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 827/1-1

Назначение

Измерительная система узла учета газа ГРС «Свегиловичи» филиала «Гомельское У Ml ОАО «Газпром грансгаз Беларусь» № 827/1-1 (далее ИС УУГ) предназначена для преобразования входных сигналов перепада давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) газа в стандартных условиях но Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021). а также для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям по I (равилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021).

Область применения магистральный транспорт газа. газоснабжение погреби гелей Республики Беларусь.

Описание

В состав ИС УУ1 входя i: измерительные трубопроводы с установленными на них стандартным сужающим устройством (диафрагмой), счетчиком газа ротационным RVG С)65-У или счс гчиком газа турбинным СТ 16МТ-100. i срмопрсобразоватслсм сопротивления I СМ 012. или ГСМ 296. или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Сунерфлоу-ПЕ Г» (далее - КМИМ «Сунерфлоу-ПЕ 1'»).

В составе ИС' УУГ используются средства измерений (далее СИ) утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ. 11еречснь используемых СИ указан в таблице 3.

КМИМ «Сунерфлоу-ПЕ Г» осуществляет автоматическое непрерывное измерение давления. разности давления, температуры. и вычисление расхода и объема газа в стандартных условиях по Правилам учета природного газа (ГОС Т 2939-63, ГОС I 34770-2021) в соответствии с ГОСТ 8.586.1-2005. ГОСТ 8.586.2-2005. ГОС1 8.586.5-2005. а также с учетом условно-постоянных параметров: плотности газа в стандартных условиях ио Правилам учета природного газа (ГОС Г 2939-63. ГОС Г 34770-2021). содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ. основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается. а с татическое давление с танови тся меньше статического давления до диафрагмы. Разноси, давлений тем больше, чем больше объемный расход среды, и. следовательно. она может служи т!, мерой объемною расхода.

КМИМ «Суперфлоу-ПЕ 1» осуществляет отображение па жидкокристаллическом дисплее. а также pci истрацию с указанием даты и времени следующих нарамезров: объемный расход газа, приведенный к стандартным условиям но 1[равилам учета природною газа (1 ОС I 2939-63.1 ОС 1 34770-2021) но каждому измерительному трубопроводу; количество (объем) газа, приведенного к стандартным условиям но 1(равилам учета природною газа (ГОСТ 2939-63. 1 ОСТ 34770-2021);

объемный расход газа в рабочих условиях, м’/ч;

давление, к11а;

разное । ь давлений, к11а;

температура. °C.

Для измерений объемного расхода газа в составе ИС УУГ применяются механические счетчики газа, а также диафрагма. Принцип действия счетчика газа ротационного RVG С65-У основан па вы теснении с трого определенного объема газа вращающимися ро торами. Объем вы тесненного газа определяется объемом измери тельной камеры счетчика. образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Принцип действия счетчика газа турбинного СТ16М Т-100 основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока. Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный Cl 16МТ-100 сос тоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имссз возможность разворачиваться вокруг вертикальной оси для обеспечения удобства счи।ывания показаний счетчика.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПГЧ ». основным элементом измсри тельного механизма которого является измсрительная емкостная ячейка или гснзорезис'1 ивный модуль. Под воздействием давления измсрительный механизм преобразователя формирует цифровой код. пропорциональный измеряемому давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измсри тельного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передастся на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давления перед и после диафрагмы производятся с помощью преобразователя разное! и давления из состава КМИМ «Су псрфлоу-111 Г». Принцип работы апало! ичен преобразователю давления.

Измерения темпера гуры природного газа производятся с помощью гермонреобразова-гсля сопротивления ГСМ 012. или ГСМ 296. или ГСП 012. Принцип работы гермонре-образовагсля сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их темпера гуры. Величина изменения электрического сопроз ивлепия определяется типом материала чувс тви тельного элемента и величиной изменения температуры. I ермопреобразовагсль cocion i из чу ветви тельного элемента, защитного корпуса, клеммной головки.

ПС УУ1 имеет встроенное, метрологически значимое iipoi раммиос обеспечение (далее ПО), предназначенное для обработки измерительной информации.

Фотш рафии общего вида средс тв измерений представлены в приложении I.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа предс тавлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Примечание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками не хуже указанных в настоящем описании типа.

Миен) нанесения знака утверждения гина средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по MI'S МИ.Mil 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром траисгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) и механическими счетчиками газа с КМИМ «Сунсрфлоу-III . I ». Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОС I 8.586.1-2005 Государственная сис тема обеспечения единства измерений. Измерении расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть I. Принцип метода измерений и общие требования.

ГОС I 8.586.2-2005 Государе твенпая система обеспечения единс тва измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Час ть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация (паспорт) ОАО «Газпром траисгаз Беларусь»;

методику поверки:

МРБ Ml 1.М11 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром траисгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) и механическими сче тчиками газа с КМИМ «Супсрфлоу-ПГ Г». Методика поверки»» редакции с изменением № I.

Перечень средств поверки: представлен в таблице 4.

Таблица 4

__ IНаименование и тин средств поверки

Термогигрометр Uni l ess TI1В1

I ly грометр микрометрический I IM

Микроскоп у нивсрсальный УИМ-23

Микроскоп универсальный УИМ-21

М и кроме гр гладкий

Радиусомер оптоэлектронный I.VS-24

I Образцы шероховатое!и № 4

Щупы, класс точности 2

Линейки поверочные гина ЛД но ГОС I 8026

Рулетка измсриiельная но 1 ОС Г 7502

11у промер микромегричсский IIM

I Ipoi раммный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие

I устройства».                                    ____ ______ __

Примечание Допускается применять другие средства поверки, обеспечивающие онреде-| лснис метрологических характеристик с требуемой точностью.              _________

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа 1 PC «Свстиловичи» филиала «1 омсльское УМ1 ОАО «Газпром трансгаз Беларусь» № 827/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «I азнром трансгаз Беларусь»

Республика Беларусь. 220040. i. Минск, ул. Некрасова. 9

Гслсфон: +375 17 280 0101

факс: 1375 17 285 63 36

e-mail: оШсещ big.by.

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологичсскую экспертизу единичного экземпляра средств измерений Рсспу бликанское упи тарное продирая тис «Белорусский государе гвенный ине гиту 1 метрологии» (БслГИМ)

Республика Беларусь. 220053. г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: L375 17 244-99-38

e-mail: into ci belgim.by

11риложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного дос тупа на 1 листе.

Директор Бел! ИМ

А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

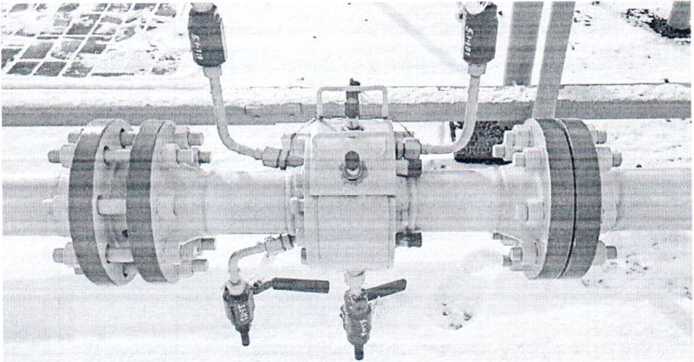

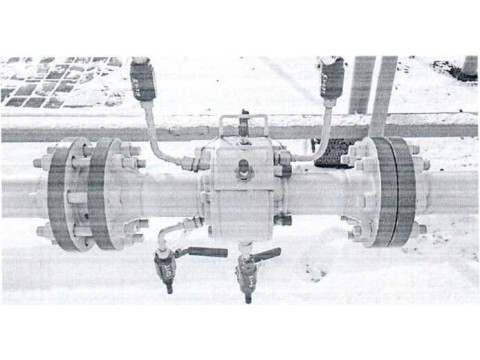

Рисунок 1.1

Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Светиловичи» филиала «Гомельское УМГ ОАО «Газпром грансгаз Беларусь» № 827/1-1

Год выпуска 2023

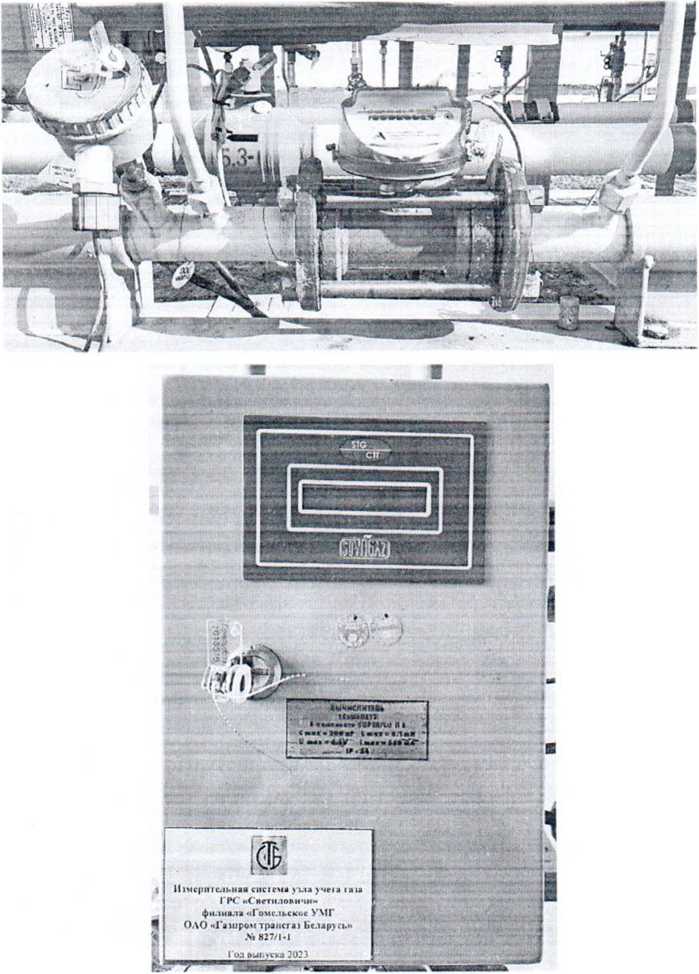

Рисунок 1.2 Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака иоверки средств измерений

Знак поверки наносится в свидетслье i во о государственной поверке.

1 филожснис 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

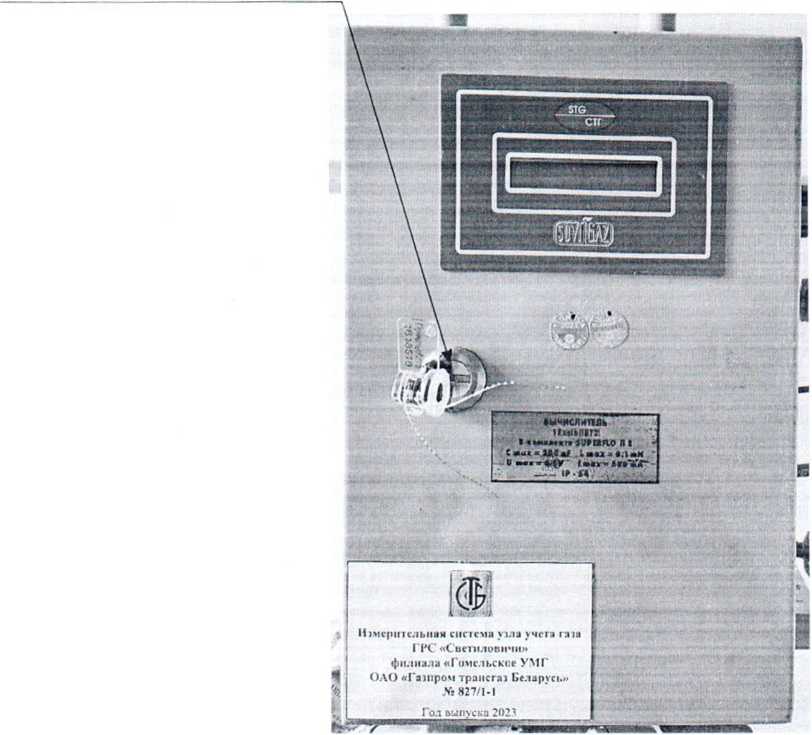

Рисунок 3.1 - Схема пломбировки oi несанкционированного доступа
