Измерительная система узла учета газа ГРС «Брагин» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 801/1-1

Назначение

Измерительная система узла учета газа ГРС «Брагин» филиала «Гомельское УМ1 ОАО «Газпром трансгаз Беларусь» № 801/1-1 (далее ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям но I (равилам уче та природного газа (ГОСТ 2939-63, ГОСТ 34770-2021).

Облас ть применения магис тральный транспорт газа, газоснабжение погреби гелей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа зурбинным СГ75М-200 (или СГ75М Т-250), термонрсобразоватслем сопротивления ГСМ 012. или ГСМ 296. или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Сунерфлоу-ИЕ Г» (далее - КМИМ «Супсрфлоу-111 1»).

В составе ИС УУГ используются средства измерений (далее (.’И) угверждённых типов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ. Перечень используемых СИ указан в таблице 3.

КМИМ «Сунерфлоу-ИЕ I'» осуществляет автоматическое непрерывное измерение давления, температуры, и рассчитанного коэффициента сжимаемости приводит объем, измеренный счетчиком. к стандартным условиям по Правилам учета природного газа (ГОС Т 2939-63. ГОС Т 34770-2021) с учетом условно-постоянных параметров: плотности газа в стандартных условиях но Правилам учета природного газа (ГОСТ 2939-63, ГОС Г 34770-2021). содержания азота и углекислого газа, атмосферного давления.

КМИМ «Сунерфлоу-ИЕ Т» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021);

количество (объем) газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОС Г 2939-63, ГОСТ 34770-2021);

объемный расход газа в рабочих условиях. м’/ч:

давление, к11а;

разнос ть давлений. к11а:

температура. °C.

Для измерений расхода газа в составе ИС УУГ применяются механические счетчики газа. В качестве счетчиков газа используются счетчик газа турбинный СТ75М-200 (или СГ75М Г-250).

Принцип действия счетчика газа турбинного СГ75М-200 (или СГ75МТ-250) основан на зависимости угловой скорости вращения турбинки, помешенной в ноток газа oi скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный СГ75М-200 (или СГ75М Г-250) состоиз из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки. в которой размещены механический редуктор и интегрирующее устройство. Счешая головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

Счетчик газа турбинный СГ75М-200 (или СГ75МТ-250) состоит из корпуса, устройства измсрительного, счетного механизма, масляного насоса с системой маслопровода.

Измерения давления природного газа производя гея с помощью нреобразова геля абсолютного (избыточного) давления из состава КМИМ «Суиерфлоу-ПГ'.Т». основным элементом измсрительного механизма которого является измсри тельная емкое i пая ячейка или гспзорсзисгивный модуль. Нод воздействием давления измерительный механизм нреобразовагеля формирует цифровой код. пропорциональный измеряемому давлению. Микропроцессор нреобразовагеля корректирует цифровой код в зависимости от индивидуальных особенностей измсрительного механизма, а также в зависимости oi температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на ус тройство, формирующее стандартный аналоговый сигнал.

Измерения разнос ти давления перед и после диафрагмы производя тся с помощью нреобразовагеля разности давления из состава КМИМ «Сунерфлоу-ПЕГ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью гсрмопрсобразо-вагсля сопротивления ГСМ 012, или ГСМ 296. или ТСН 012. Принцип работы термо-преобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их гемнерагуры. Величина изменения электрического сопротивления определяется типом материала чу ветви тельного элемента и величиной изменения гемнера гуры. Гермоиреобразоватсль сое гои i из чувс гвигсльпо-10 элемента, защитного корпуса, клеммной головки.

ИС УУ1 имеет встроенное, метрологически значимое программное обеспечение (далее 110). предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака иоверки средств измерений представлена в приложении 2.

Схема пломбировки oi несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: предозаилены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2                                      ______

Комплектность

Таблица 3                 ____________

11аимсновапис_                         Количество

ИС УУГ в составе:__

КМИМ «Сунсрфлоу-ПЕТ»

Гсрмопреобразоватсль сопротивления ГСМ 012. или ГСМ 296.

или i Cl 1012

Измери тельный трубопровод

! Счетчик газа турбинный СГ75М-200

Счетчик газа турбинный СГ75МТ-250

Паспорт

Примечание Допускается замена СИ. входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие j государственную поверку с установленным интервалом времени между государственными поверками. указанным в сертификате об утверждении тина СИ. с метрологическими характеристиками не хуже указанных в нас тоящем описании типа._____

Место нанесения знака утверждения типа средств измерений: знак утверждения типа среде 1в измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.МН 3426-2022 «Сиегема обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром зрансгаз Беларусь», оснащенных счетчиками газа с КМИМ «Сунерфлоу-ПГД ». Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

Гехпичсские нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром грансгаз Беларусь»: методику поверки:

МРБ МН.МИ 3426-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь». оснащенных счетчиками газа с КМИМ «Суперфлоу-ПГ Г». Методика поверки» в редакции с изменением № 1.

Перечень средств поверки: представлен в таблице 4.

Таблица 4

1[аимеповапис и тин средс тв поверки

Гермогигромстр UN1THSS TUB 1

Примечание Допускается применять другие средства поверки, обеспечивающие определение ме трологических характерис гик с требуемой точностью.

Иден ।ификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Брагин» филиала «Гомельское УМГ ОД О «Газпром грансгаз Беларусь» № 801/1-1 соответствует требованиям технической докумен тации (паспорту) ОАО «Газпром грансгаз Беларусь».

1 1роизводитсль средств измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: 1375 17 280 01 01

факс: 1375 17 285 63 36

e-mail: officcTZbtg.by

Уполномоченное юридическое лицо. проводившее иены гания средств измсрсний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053, г. Минск, Старовилснский тракт. 93

Телефон: 1375 17 374-55-01

факс: з 375 17 244-99-38

с- m a i I: i п То Ж; be 1 a i m. b v

I (риложения: I. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного дос туна па 1 лис те.

Директор Бел! ИМ

А.В. Казачок

Приложение I (обязательное)

Фотографии общего вида средств измерений

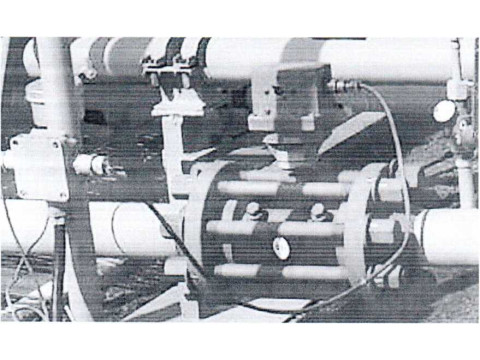

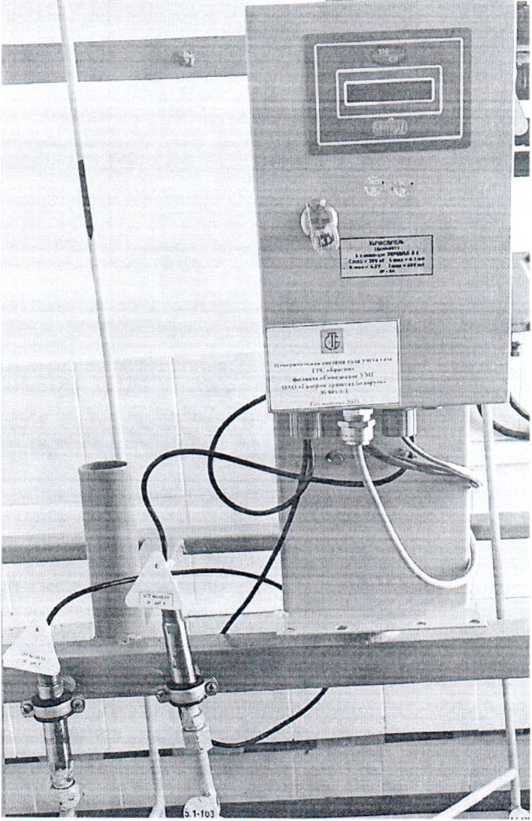

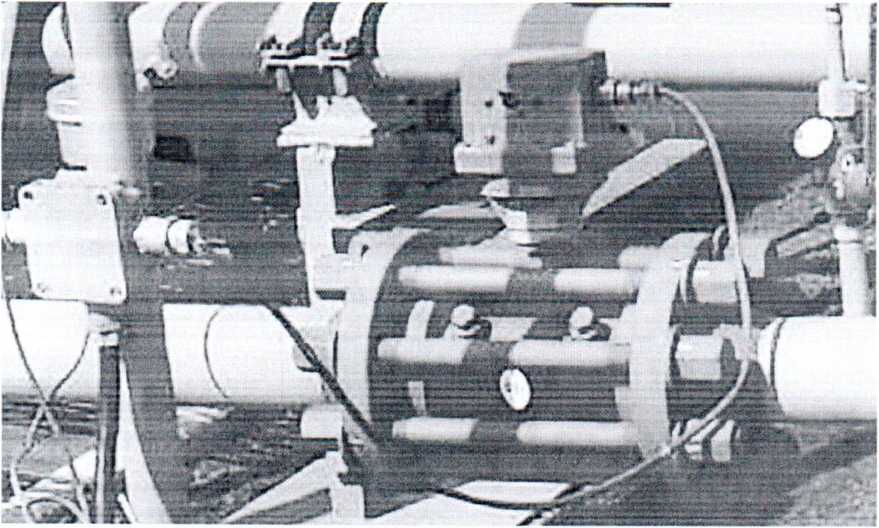

Рисунок 1.1 Фотографии общего вида ИС УУГ

Измерительная система узла учета газа Г PC «Брагин» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 801/1-1

Год выпуска 2023___________

Рисунок 1.2 Фого1 рафия маркировки ИС УУ1

1 1рнложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложении 3 (обязательное) Схема пломбировки от несанкционированного доступа

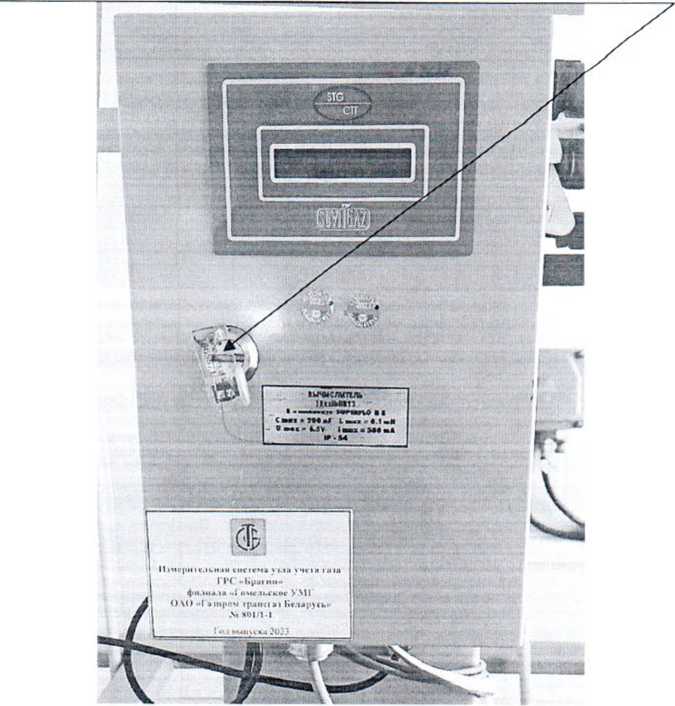

Моего пломбировки от несанкционированного дос гуна

Рисунок 3.1 - Схема пломбировки от несанкционированного досгуна
