Измерительная система узла учета газа ГРС «Короватичи» филиала «Гомельское УМГ» ОАО «Газпром трансгаз Беларусь» № 816/1-1

Назначение

Измерительная система узла учета газа ГРС «Короватичи» филиала «Гомельское УМГ» ОАО «Газпром трансгаз Беларусь» № 816/1-1 (далее ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа с приведением к стандартным условиям по Правилам учета природного газа (1 ОС Г 2939-63. ГОСТ 34770-2021).

Область применения магис тральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУ1 входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным СГ 16МТ-100 (или счетчиком газа ротационным RABO (i65) и корректором объема газа электронным ЕС 605 (далее корректор).

В составе ИС УУГ используются средства измерений (далее СИ) утверждённых типов, внесенные в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным ин тервалом времени между государе i венными поверками, указанным в сертификате об утверждении тина СИ.

11сречень используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея, размещенных в одном корпусе, и выносного гермопрсобразоватсля сопро тивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в корректор, который с учетом температуры, давления и рассчитанного коэффициента сжимаемости приводи! объем, измеренный счетчиком. к стандартным условиям по 11равилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021).

11а дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях по 1 [равилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021);

объемный расход природного газа;

абсолютное давление и температура газа;

коэффициенты сжимаемости и коррекции.

В качес тве счетчика газа используется счетчик газа турбинный СГ 16МТ-100 (или счетчик газа ротационный RABO G65).

Принцип действия счетчика газа турбинного СГ 16МТ-100 основан на зависимос ти угловой скорости вращения турбинки, помещенной в ноток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передастся на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

Принцип действия счетчика газа ротационного 1<ЛВ() G65 основан на вытеснении строго определенного объема газа вращающимися ро торами. Объем вы тесненного газа определяется объемом измерительной камеры счетчика, образованной внутрепней поверхностью корпуса и поверхнос тями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Каким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Конструктивно счет чик газа ро тационный RABO G65 сост ои т из следующих основных частей; корпус; крышка задняя и основание с подшипниками: крышка передняя: два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора; многоступенчатый редуктор: магнитная муфта; роликовый с ч ст т i ы й м с ха п и з м.

ИС УУГ имеет встроенное программное обеспечение (далее ИО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении I.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические т ребования: представлены в таблице 1. Iаблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3                  ___ _          __ ______

11аимснованис                            Количество

ИС УУ1 в составе: корректор объема газа электронный ЕС 605

измерительный трубопровод

счетчик газа турбинный СГ 16МТ-100

счетчик газа ротационный RABO G65

Паспорт

Примечание Допускается замена СИ. входящих в состав ИС УУГ. па аналогичные СИ утвержденных чипов, внесённые в Государе гвепный реестр СИ Республики Беларусь и проходящие государе твенную поверку с установленным интервалом времени между i осудар-C1 венными поверками, указанным в сертификате об утверждении типа СИ. с метрологическими характеристиками нс хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится па маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ МН.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа элекз ронными серии ЕС. Методика поверки» в редакции с изменением № I.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая докумен тация (паспорт) ОАО «Газпром трансгаз Беларусь»;

мс।одику поверки:

МРБ МН.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки» в редакции с изменением № 1.

1 1ерсчень средств поверки: представлен в таблице 4.

1аблица4       __

11аимсповапис и тип средств поверки

Термо! hi po.Mcip UNITESS II IB 1

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характсристик с требуемой точностью.              __

Иден гификация программного обеспечения:

Таблица 5

Идентификационное наименование I К) ЕС 605

представлена в таблице 5.

Номер версии 110 (идентификационный помер) 3.0

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической доку мешании производителя: измерительная система узла учета газа ГРС «Короватичи» филиала «Гомельское УМГ» ОАО «Газпром трансгаз Беларусь» № 816/1-1 соответствуег требованиям технической документации (паспорт) ОАО «Газпром грансгаз Беларусь»

1 Гроизводи гель средст в измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. 11екрасова. 9

Телефон: 1375 17 280 0101

факс: 1375 17 285 63 36

I ■'-mai 1: office <7 btg.by

У полпомоченпос юридическое лицо. проводившее испытания средств измерений/xieгрологичсскую экспертизу единичного экземиляра средств измерений Республиканское унитарное предприя тис «Белорусский государеi венный инсти ту г метрологии» (БслГИМ)

Республика Беларусь. 220053. г. Минск. Старовилснский тракт. 93

Телефон: 4 375 17 374-55-01

факс: 1375 17 244-99-38

е- m a i 1: i n То 4/be 1 g i m. by

11риложспия: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на I листе.

Директор БслГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

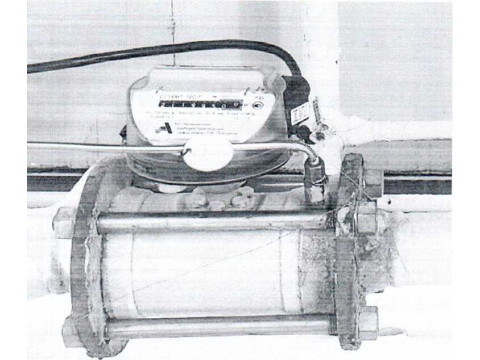

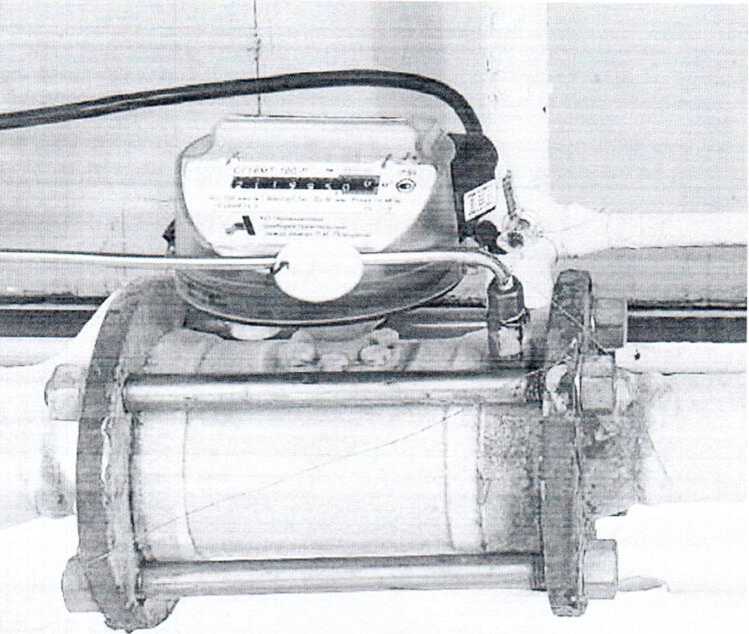

Рисунок 1.1

Фотографии общего вида ИС УУ1

Измерительная сие гема узла учета газа ГРС «Короватичи» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 816/1-1

Год выпуска 2023__________

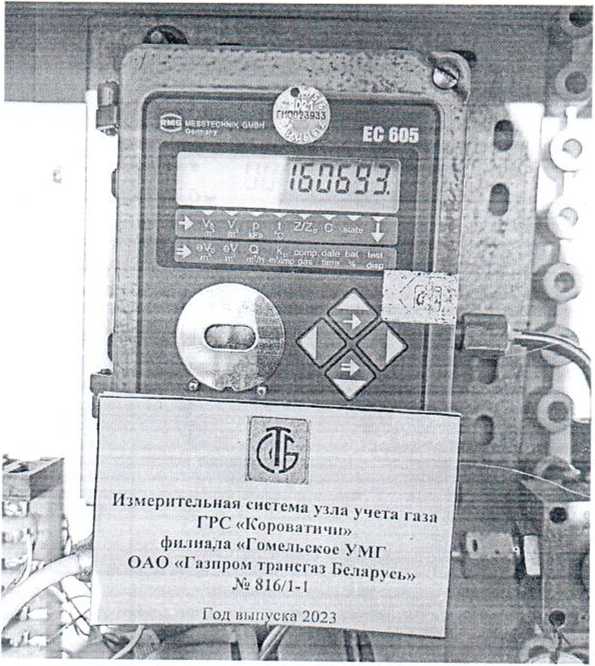

Рисунок 1.2 Фотография маркировки ИС УУГ

I филожснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки оп леса i । к пио 11 и ро ван 11 о го л осту 11 а

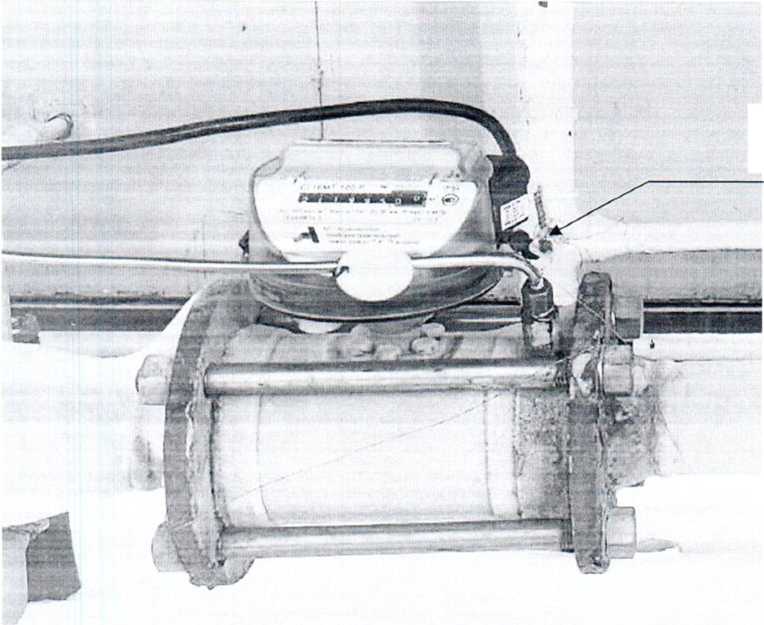

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
