Измерительная система узла учета газа ГРС «Клинок» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 708/1-1

Номер в ГРСИ РФ: РБ 03 07 10572 24
Раздел: Средства измерений расхода и количества жидкости и газа [7]
Производитель / заявитель: ОАО «Газпром трансгаз Беларусь», г. Минск
Скачать
Описание типа РБ 03 07 10572 24 [2024-01-08]
rb-03-07-10572-24_2024-01-08.pdf
Скачать
Нет данных о поставщике

Измерительная система узла учета газа 1 PC «Клинок» филиала «Осиповичское УМЕ ОАО «Газпром грапегаз Беларусь» № 708/1-1 (далее ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021).

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 07 10572 24
Наименование Измерительная система узла учета газа ГРС «Клинок» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 708/1-1
Год регистрации 2024
Номер сертификата 17265
Дата регистрации 2024-01-08
Срок действия -
Получатель сертификата ОАО «Газпром трансгаз Беларусь», г. Минск, Республика Беларусь
Производитель / Заявитель

ОАО «Газпром трансгаз Беларусь»

Адрес: 220040, г. Минск, ул. Некрасова, 9

Контакты: +375 17 280 01 01 / +375 17 285 63 36 / office@btg.by

Поверка

Межповерочный интервал / Периодичность поверки 24 месяца
Методика поверки Поверка по МРБ МП.МН 3426-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных счетчиками газа с КМИМ «Суперфлоу-IIEТ». Методика поверки» в редакции с изменением № 1

Поверители

Скачать

Описание типа РБ 03 07 10572 24 [2024-01-08]
rb-03-07-10572-24_2024-01-08.pdf
Скачать

Описание типа

Назначение

Измерительная система узла учета газа 1 PC «Клинок» филиала «Осиповичское УМЕ ОАО «Газпром грапегаз Беларусь» № 708/1-1 (далее ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021).

Область применения магистральный транспорт газа, газоснабжение потребителей Рес 11 у бли к 11 Бел а рус ь.

Описание

В сос тав ИС УУГ входя!: измери тельный трубопровод с установленным на нем счетчиком газа турбинным СТ75М-200 (или СТ75МТ-250). термопреобразовагелем сопротивления I СМ 012. или ГСМ 296. или ГС11 012 и комплексом многониточным измерительным микропроцессорным «Сунерфлоу-ПЕ Г» (далее - КМИМ «Сунерфлоу-ПЕ Г»).

В составе ИС УУГ используются средства измерений (далее СИ) утверждённых 1ИНОВ. внесенные в Государственный реестр СИ Республики Беларусь и проходящие государетвепную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об у гверждении типа СИ. 11срсчснь используемых СИ указан в таблице 3.

КМИМ «Суперфлоу-ПЕТ» осуществляет автоматическое непрерывное измерение давления, температуры, и рассчи танного коэффициента сжимаемое ги приводи т объем, измеренный счетчиком, к стандартным условиям по Правилам учета природного газа (1 ОС 1 2939-63, ГОС I 34770-2021) с учетом условно-постоянных параметров: илот поели газа в стандартных условиях но Правилам учета природного газа (ГОСТ 2939-63. 1 ОС I 34770-2021). содержания азота и углекислого газа, атмосферного давления.

КМИМ «Суперфлоу-ПЕТ» осуществляет отображение на жидкокристаллическом лисп.ice. а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по Правилам учета природною газа (1 ОС 1 2939-63. ГОС 1 34770-2021);

количество (объем) газа, приведенного к стандартным условиям но Правилам учета природною газа (ГОСТ 2939-63. ГОСТ 34770-2021);

объемный расход газа в рабочих условиях. м3/ч;

давление. к11а;

разность давлений. к11а:

■температура, °C.

Для измерений расхода газа в составе ИС УУГ применяются механические счетчики газа. В качестве счетчиков газа используются счетчик газа турбинный СТ75М-200 (или СГ75М Т-250).

11ринци11 действия счетчика газа турбинного СГ75М-200 (или СГ75М Г-250) основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный Cl 75М-2ОО (или С175МТ-250) состоит из двух основных узлов: проточной части, в которой находи тся турбинка, и счетной головки, в которой размещены механический редук тор и интегрирующее устройс тво. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобс тва счи тывания показаний счетчика.

Счетчик газа турбинный СГ75М-200 (или СТ75М Т-250) состоит из корпуса, устройства измерительного, счетного механизма, масляного насоса с системой маслопровода.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПГ'Т». основным элементом измерительного механизма которого является измерительная емкостная ячейка или гснзорезисгивный модуль. Нод воздействием давления измсрительный механизм преобразователя формируем цифровой код. пропорциональный измеряемому давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости оз индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давления перед и после диафрагмы производятся с помощью преобразователя разности давления из состава КМИМ«Супсрфлоу-111 Г». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью гсрмопрсобразова-гсля сопротивления ГСМ 012. или ГСМ 296. или ГСП 012. Принцип работы термонре-образовагсля сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемен та и величиной изменения температуры. Гермонреобразователь состои т из чувствительного элемента, защи тного корпуса, клеммной головки.

ИС УУГ имеет встроенное, метрологически значимое программное обеспечение (далее 110). предназначенное для обработки измери тельной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица I

11аимснование

Значение

Диапазон измерений объемного расхода природного газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63, ГОС Т 34770-2021), в диапазонах температуры и давления измеряемой среды в условиях эксплуатации. м3/ч

от 198 до 1 893

11ределы допускаемой относительной погрешности при измерении расхода природного газа, приведенного к стандартным условиям по 11 равилам учета природного газа (ГОС Т 2939-63, ГОС Т 34770-2021). %_

±1.5

Основные технические характеристики и метрологические характеристики, не относящиеся к обяза тельным метрологическим требованиям: предс тавлены в таблице 2.

Таблица 2

11аимеповапис

Значение

Диапазон абсолю тного давления измеряемой среды. Ml 1а

от 0.55 до 0.65

Диапазон температуры измеряемой среды. °C

от минус 20 до плюс 50

Диапазон измерений объемного расхода в рабочих условиях счетчика газа СТ75М-200. м’/ч

от 40 до 200

Диапазон измерений объемного расхода в рабочих условиях счетчика газа СГ75МТ-250, м3/ч

от 50 до 250

У с л о в и я э кс । in у а га ц и и:

диапазон температуры окружающего воздуха, °C

диапазон относи тельной влажнос ти окружающего воздуха. %

от минус 30 до плюс 55 от 10 до 90

Комплектность

Таблица 3    _    _______________ _____

_____________ Наименование                          Количество

| ИС УУ1' в составе:

I КМИМ «Сунсрфлоу-ПЕТ»

I срмонреобразоватсль сопротивления ГСМ 012, или ГСМ 296.

или ТСН 012

Измерительный трубопровод ______ 1________

Счетчик газа турбинный СТ75М-200

Счетчик газа турбинный С175МТ-250

Паспорт

I фимечание Допускается замена СИ. входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками. указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками

| не хуже указанных в настоящем описании типа.______

Место нанесения знака утверждения тина средств измерений: знак утверждения чипа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ МН.МН 3426-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа I PC филиалов ОАО «Газпром трансгаз Беларусь», оснащенных счетчиками газа с КМИМ «Сунсрфлоу-Ш; Г». Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая докумепгация (паспорт) ОАО «Газпром трансгаз Беларусь»: мсгодику iюверки:

МРБ МН.МП 3426-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенных счетчиками газа с КМИМ «Сунсрфлоу-ИГ Г». Методика поверки» в редакции с изменением № I.

1 (сречснь средств поверки: представлен в таблице 4.

Таблица 4          ____ _    ___

Наименование и тин средств поверки

Термогигрометр UNITESS TUB 1

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точнос тью.

Иден гификация программного обеспечения: представлена в таблице 5.

Таблица 5

Идеи । ификационнос наименование 110

11омср версии 1Ю (идентификационный номер)

Сунсрфлоу-ПЕТ

SP211UJ5D

Заключение о соогвсгсгвии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Клинок» филиала «Осиповичскос У МТ ОАО «Газпром т рансгаз Беларусь» № 708/1-1 соотвстст вуе г требованиям технической документации (паспорт ) ОАО «Газпром трансгаз Беларусь».

Производи гель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова. 9

Гслсфов: 1375 17 280 01 01

факс: +375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерспий/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: inlb@belgim.by

11риложспия: I. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного дос тупа на 1 листе.

Директор Бсл1 ИМ

А.В. Казачок

1 [риложепис 1

(обязательное)

Фотографии общего вида средс тв измерений

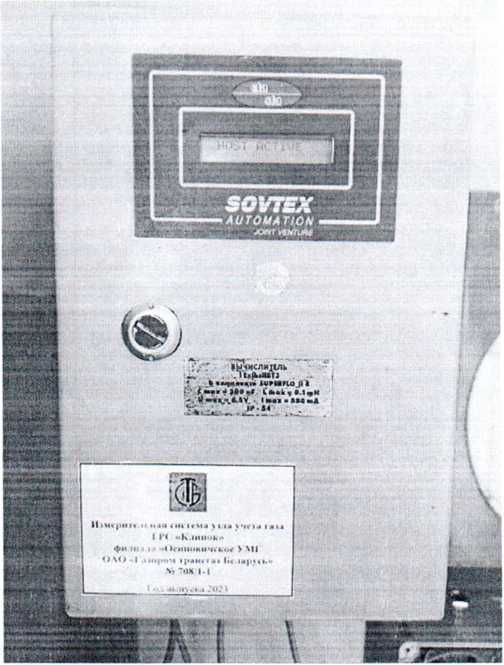

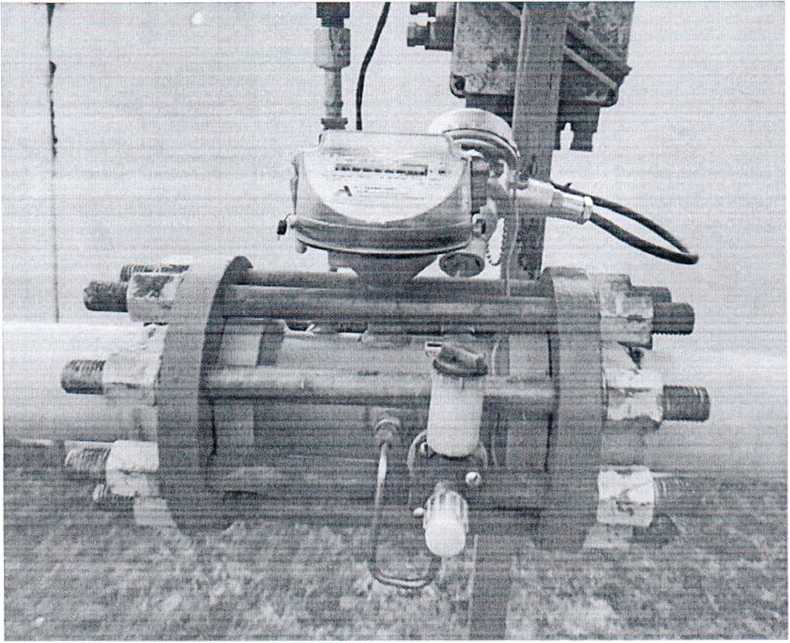

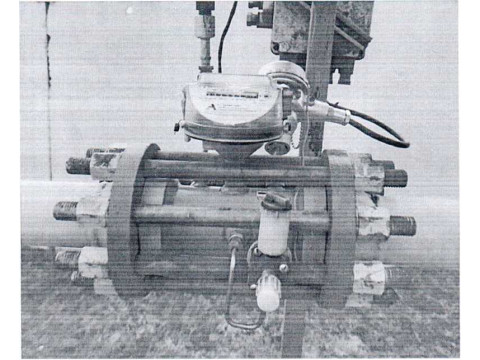

Рисунок 1.1 Фотографии общего вида ИС УУГ

Измерительная система узла учета газ ГРС «Клинок»

филиала «Оснповнчское УМГ ОАО «Газпром трансгаз Беларусь» №708/1-1

Год выпуска 2023

Рисунок 1.2 Фотография маркировки ИС УУГ

I [риложспие 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наноси тся в свидетельство о государственной поверке.

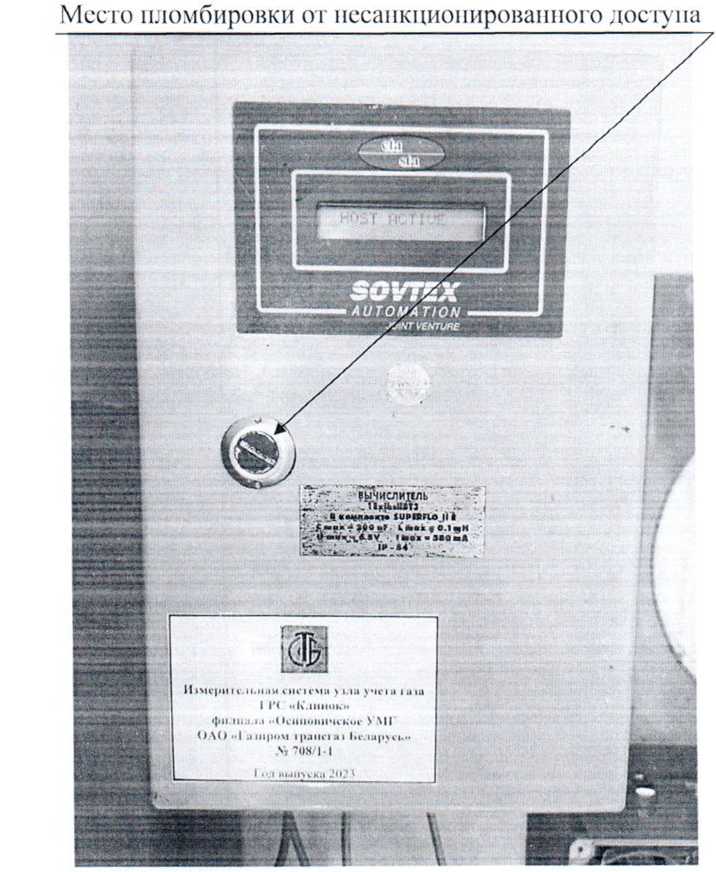

1 [риложение 3 (обязательное) Схема пломбировки от несанкционированного доступа

Мое го пломбировки от несанкционированного доступа

SOVTZX

-AUTOVA TION \KANTV£NWflE

исунок 3.1 - Схема пломбировки от несанкционированного доступа
