Измерительная система узла учета газа ГРС «Раков» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 322/2-1

Назначение

Измери тельная система узла учета газа ГРС «Раков» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 322/2-1 (далее ИС УУГ) предназначена для преобразования входных сигналов перепада давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) газа в стандартных условиях но 1 [равилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021). а также для измерений объемного расхода и количества (объема) природного газа при помощи механических счетчиков газа с приведением к стандартным условиям по 11равилам учета природного газа (ГОС Т 2939-63. ГОС Г 34770-2021).

Облас ть применения магис тральный транспор т газа, газоснабжение погреби гелей Республики Беларусь.

Описание

В сослав ИС УУГ входят: измерительные трубопроводы с установленными па них стандартным сужающим устройством (диафрагмой), счетчиками газа турбинным СТ16М-400 и ротационным RMG-132A G100. гсрмопреобразователсм сопротивления ТСМ 012. или ГСМ 296. или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Сунсрфлоу-ПЕ'1» (далее - КМИМ «Суперфлоу-ПЕТ»).

В составе ИС УУГ используются средства измерений (далее СИ) утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие । осударственную поверку с установленным интервалом времени между государс твенными поверками, указанным в сертификате об утверждении типа СИ. Перечень используемых СИ указан в таблице 3.

КМИМ «Сунерфлоу-ПЕТ» осуществляет автоматическое непрерывное измерение давления, разности давления, температуры, и вычисление расхода и объема газа в стандартных условиях по Правилам учета природного газа (ГОС’Г 2939-63. ГОС I 34770-2021) в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005. а также с учетом условно-постоянных параметров: плотности газа в стандартных условиях по Правилам учета природного газа (ГОСТ 2939-63. 1 ОС' Г 34770-2021). содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений гем больше, чем больше объемный расход среды, и. слслова те. 1ыю. опа может служи гь мерой объемного расхода.

КМИМ «Сунсрфлоу-ПЕ'1» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям но Правилам учета природного газа (ГОС Г 2939-63, ГОСТ 34770-2021) по каждому измери тельному трубопроводу:

количество (объем) газа, приведенного к стандартным условиям но Правилам учета

природного газа (ГОСТ 2939-63. ГОСТ 34770-2021);

объемный расход газа в рабочих условиях. м3/ч;

давление, к! 1а;

разное। ь давлений, к11а: температура, °C.

Для измерений объемного расхода газа в составе ИС УУГ применяются механические счетчики газа, а также диафрагма.

Принцип действия счетчика газа турбинного СГ16М-400 основан на зависимости угловой скорости вращения турбинки. помещенной в ноток газа от скорости потока. Число оборотов турбинки посредством механического редуктора передастся на ишегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный СГ16М-400 состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

Счетчик газа турбинный СГ16М-200 состоит из корпуса, устройства измерительного, счетного механизма, масляного насоса с системой маслопровода.

Принцип действия ротационною счетчика газа RMG-132A G100 основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вы тесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней повсрхнос। ью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях ро торов. Вращательное движение роторов через редуктор и магии гпую м\ ф гу передается на ечо ный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соотвстсгвусг передаче определенного объема газа со входа счетчика на его выход.

Конструктивно счетчик газа ротационный RMG-132A G100 состоит из следующих основных частей: корпус; крышка задняя и основание с подшипниками; крышка передняя: два ротора, синхронно вращающихся в противоположных направлениях за счс1 зубчатых колес синхронизатора; многоступенчатый редуктор; магнитная муфта: роликовый счетный механизм.

Измерения давления природного газа производя тся с помощью преобразователя абсолютного (избы точного) давления из состава КМИМ «Супсрфлоу-111:1 ». основным элементом измери тельного механизма которого является измери iединая емкос тная ячейка или гспзорезисгивиый модуль. Нод воздействием давления измерительный механизм преобразователя формирует цифровой код. пропорциональный измеряемому давлению. Микропроцессор преобразователя корректирует цифровой кол в зависимости oi индивидуальных особенностей измерительного механизма, а также в зависимости oi температуры окружающей или измеряемой среды. Откорректированный цифровой кол передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давления перед и после диафрагмы производятся с помощью преобразователя разности давления из состава КМИМ «Супсрфлоу-ПЕТ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью гермопрсобразова-тсля сопротивления ГСМ 012. или ГСМ 296. или ГСП 012. Принцип работы термоирс-образоватсля сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры. Термопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное, метрологически значимое программное обеспечение (далее -НО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении I.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3. Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Моего нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений напоется на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ МН.МП 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) и механическими счетчиками газа с КМИМ «Суперфлоу-111 И ». Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройс тв. Часть 1. Принцип метода измерений и общие требования.

ГОС I 8.586.2-2005 Государственная система обеспечения единс тва измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих ус тройств. Час ть 2. Диафрагмы. Гехнические требования.

ГОС I 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Гехнические нормативные правовые акты и технические документы, ус танавливающие: требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром грансгаз Беларусь»; мсгодику поверки:

МРБ МП.МН 3361-2022 «Система обеспечения единства измерений Республики Беларусь. Измсрительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенных стандартными сужающими усгройсiвами (диафрагмами) и механическими счетчиками газа с КМИМ «Суперфлоу-ПЕ Г». Методика поверки» в редакции с изменением № 1.

11еречень средс тв поверки: представлен в таблице 4.

Таблица 4

___Наименование и тип средств поверки                __ Термогигрометр Uni l ess 1'1 IB 1___

I lyrpoMcrp микроме трический I IM Микроскоп универсальный УИМ-23         ________

Микроскоп универсальный УИМ-21 Микрометр гладкий Радиусомср оптоэлектронный 1.VS-24    ____________

Образцы шероховатости №4                   _____

Щупы, класс точност и 2 Линейки поверочные типа ЛД но ГОСТ 8026___

Рулетка измерительная по ГОСТ 7502_____          ____________________

I I ly rpoMcp микрометрический НМ____

llpoi раммный комплекс «Расходомер ИСО», модуль: «Стандарт ные сужающие устройства»._____

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характерист ик с требуемой точностью. ________

Идент ификация upoi раммного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соотвсгсгвии утвержденного тина средств измерений т ребованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Раков» филиала «Минское УМ1 ОАО «1 азнром грансгаз Беларусь» № 322/2-1 соот вс гсгвуст требованиям технической документации (паспорт ) ОАО «Газпром трансгаз Беларусь».

1 [роизводитсль средств измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: -1375 17 280 0101

факс: 1375 17 285 63 36

e-mail: оГ1тсе@Ь1а.Ьу

У полномочепное юридическое лицо. проводившее испытания средств нзмсрсний/мет рологичсскую экспертизу -единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государст венный ипститут метрологии» (Бел! ИМ)

Республика Беларусь. 220053. г. Минск. С гаровилспский т ракт . 93

Телефон: 1375 17 374-55-01

факс: <375 17 244-99-38

e-mail: in Го 'a be I g i m. by

(ирскюр бел I ИМ                                        Д.в. Казачок

Приложение 1 (обязательное) Фотографии общего вида средс тв измерений

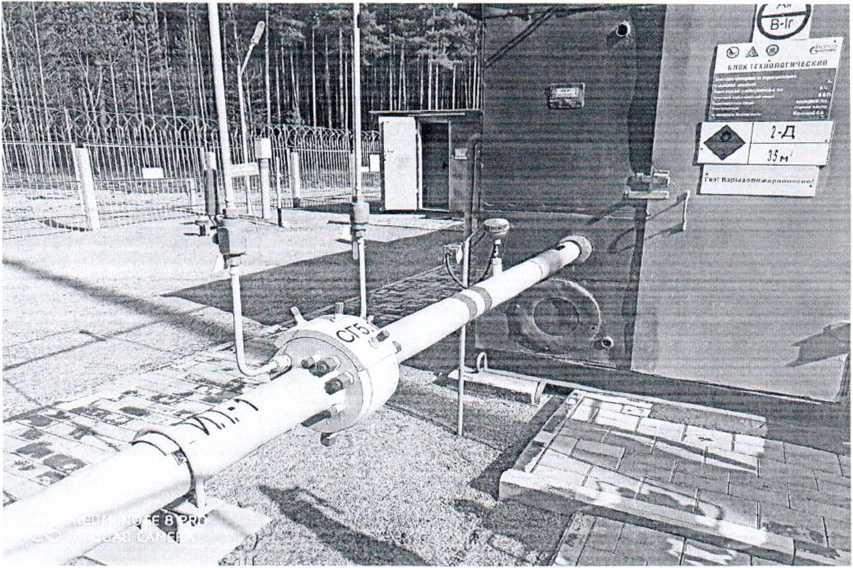

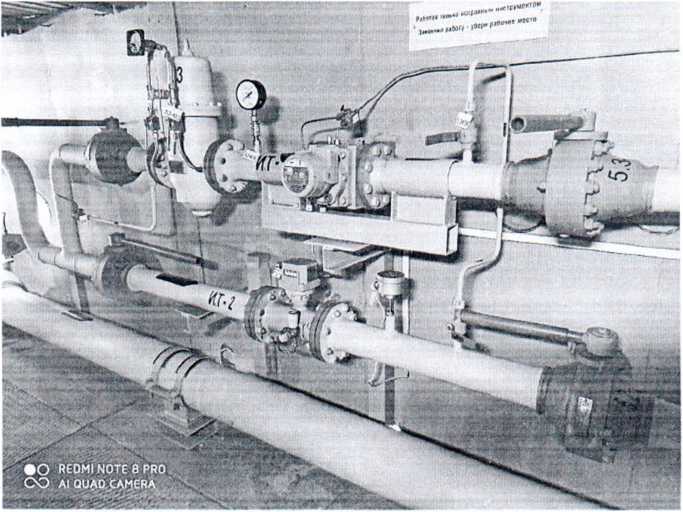

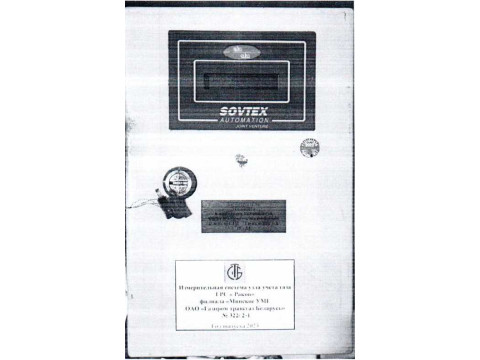

Рисунок 1.1 Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГPC«Раков» филиала «Минское УМГ ОАО «Газпром i-panel аз Беларусь» № 322/2-1

Год выпуска 2023

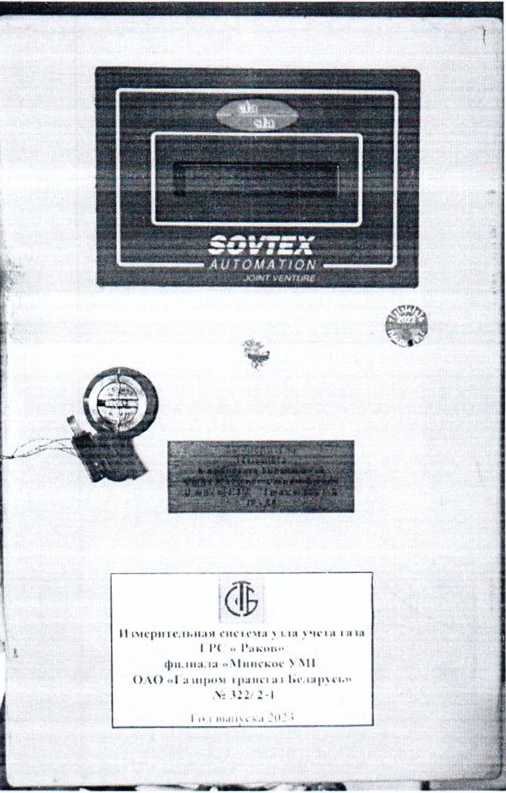

Рисунок 1.2 Фото1 рафия маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государетвенной поверке.

11риложсние 3 (обязательное)

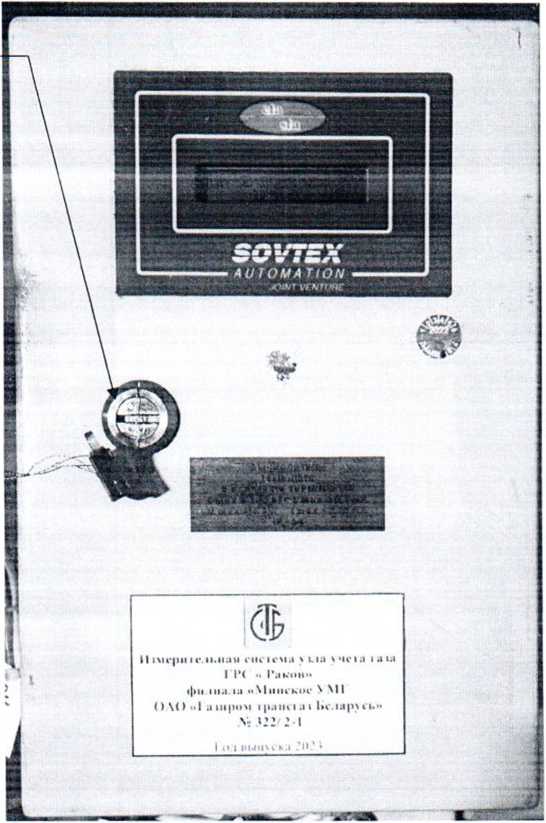

Схема пломбировки от несанкционированного дос тупа

Мее го п. ю мб и ров к и от песанк-ниониоованного доступа

Рисунок 3.1 — Схема пломбировки от несанкционированного доступа
