Измерительная система узла учета газа ГРС «Знаменка» филиала «Кобринское УМГ» ОАО «Газпром трансгаз Беларусь» № 613/1-1

Назначение

Измерительная система узла учета газа ГРС «Знаменка» филиала «Кобринскос УМГ» ОАО «1 азпром трансгаз Беларусь» № 613/1-1 (далее - система) предназначена для преобразования сигналов от счетчика газа, гермопрсобразовагелей сопротивления, дач ников давления и приведения измеренного счетчиком газа объема в рабочих условиях к стандартным условиям но ГОСТ 2939-63.

Област ь применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным TRZ 03 G400 и корректор объема газа электронный ЕС 605 (далее - корректор).

В сост аве ИС УУГ используются средства измерений (далее - СИ) ут верждённых т ипов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в серт ификате об утверждении типа СИ.

Перечень используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного термопреобразователя сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в коррект ор, который с учетом температуры, давления и рассчитанного коэффициента сжимаемост и приводит объем, измеренный счетчиком, к стандартным условиям но ГОСТ 2939-63.

Иа дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях но ГОСТ 2939-63;

объемный расход природного газа;

абсолют ное давление и температура газа; коэффициенты сжимаемости и коррекции.

В качестве счетчика газа используются счетчик газа турбинный TRZ 03 G400.

1 [рипцип действия счетчика газа турбинного TRZ 03 G400 основан на зависимости угловой скорост и вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

ИС УУГ имеет встроенное программное обеспечение (далее ИО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Примечание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесенные в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками не хуже указанных в настоящем описании тина.

Место нанесения знака утверждения типа средств измерений: знак утверждения гипа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ МП.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»;

методику поверки:

МРБ МП.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_____________

   Наименование и тип средств поверки

Гермогигрометр UNITESS TUB 1     _________

Примечание - Допускается применять другие средства поверки, обеспечивающие опреде-ление метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Знаменка» филиала «Кобринскос УМГ» ОАО «Газпром трансгаз Беларусь» № 613/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь».

1 [роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова. 9

Телефон:+375 17 280 01 01

факс: +375 17 285 63 36

E-mail: office^/ btg.bv

Уполномоченное юридическое лицо. проводившее испытания средств и з 1 с ре и и й/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053. г. Минск. Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа па 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средс тв измерений

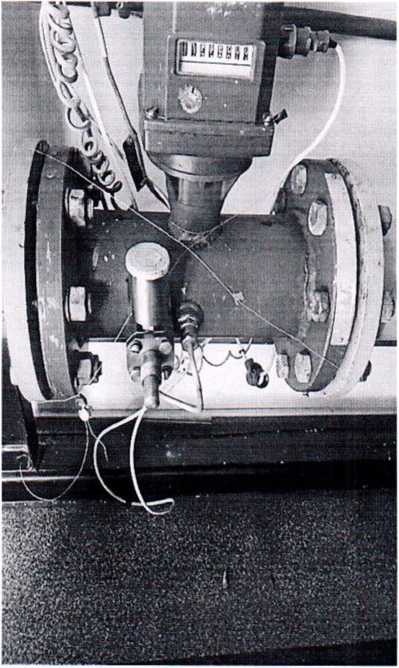

Рисунок 1.1 - Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Знаменка» филиала «Кобринскос УМГ ОАО «Газпром трансгаз Беларусь» № 613/1-1

Год выпуска 2023

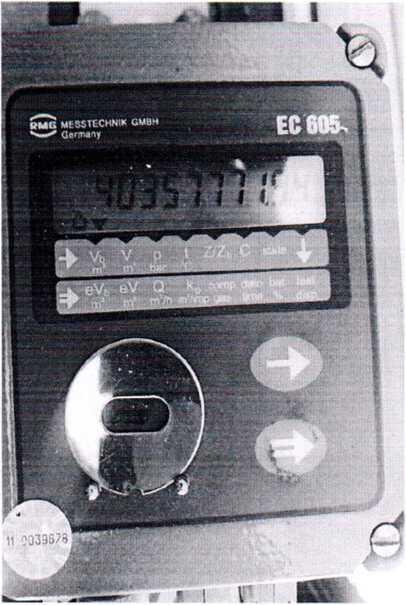

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от не-санкционированного доступа

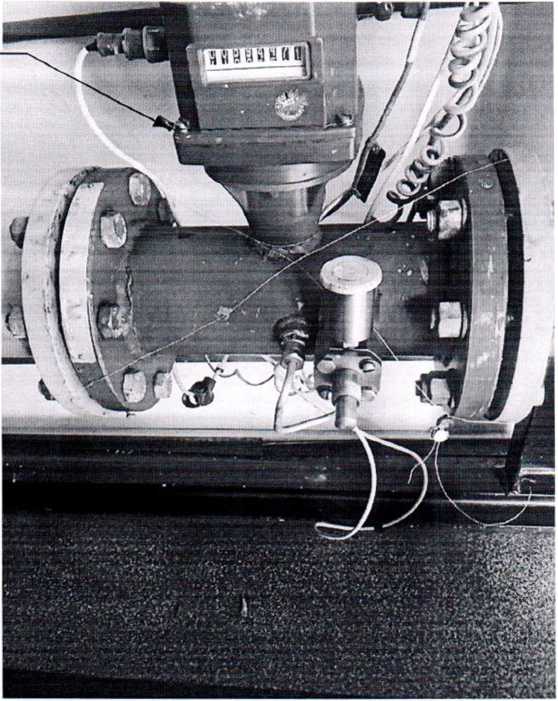

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
