Измерительная система узла учета газа ГРС «Пугачи» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 321/1-1

Назначение

Измерительная система узла учета газа ГРС «Пугачи» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 321/1-1 (далее - ИС УУГ) предназначена для преобразования сигналов от счетчика газа, термопреобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным СП 6МТ-250 или счетчиком газа ротационным RVG С160-У. и корректор объема газа элсктронный ЕС 605 (далее - корректор).

В составе ИС УУГ используются средства измерений (далее - СИ) утвержденных типов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ.

1[еречепь используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного тсрмонреобразоватсля сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа постунает в корректор, который с учетом температуры, давления и рассчитанного коэффициента сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям но ГОСТ 2939-63.

На дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях по ГОСТ 2939-63;

объемный расход природного газа: абсолютное давление и температура газа;

коэффициен ты сжимаемости и коррекции.

В качестве счетчиков газа используются счетчики газа турбинный СТ 16МТ-250 или счетчик газа ротационный R.VG G160-Y.

11ринции действия счетчика газа турбинного СГ16М Г-250 основан на зависимости угловой скорос ти вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик газа турбинный состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства счи гывапия показаний счетчика.

Принцип действия счетчика газа ротационного RVG G160-Y основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфгу передается на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

ИС УУГ имеет встроенное программное обеспечение (далее - НО), предназначенное для обработки измери тельной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характерис тики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица2

Комплектность

Таблица 3

Примечание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ у 1 верждённых типов, внесенные в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ. с метрологиче-с ки м и характерно тиками нс хуже указанных в настоящем описан ии типа.

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на маркировочную табличку ИС УУГ.

1 [оверка осуществляется но МРБ МП.3427-2022 «Система обеспечения единс тва измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «I азпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»;

методику поверки:

МРБ МИ.МП 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

11еречень средств поверки: представлен в таблице 4.

' Габлипа 4__

Наименование и тип средств поверки

I ермогигрометр UNITESS TUB 1_______

11римечание - Допускается применять другие средства поверки, обеспечивающие онрсдс-' ленис .мет рологических характеристик с требуемой точностью.

Иден тификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Пугачи» филиала «Минское УМ1 ОАО «Газпром грансгаз Беларусь» № 321/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром грансгаз Беларусь.

11роизводитель средств измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова, 9

Телефон: +375 17 280 01 01

факс:+375 17 285 63 36

E-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факе:+375 17 244-99-38

e-mail: info@belgim.by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                     А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вила средств измерений

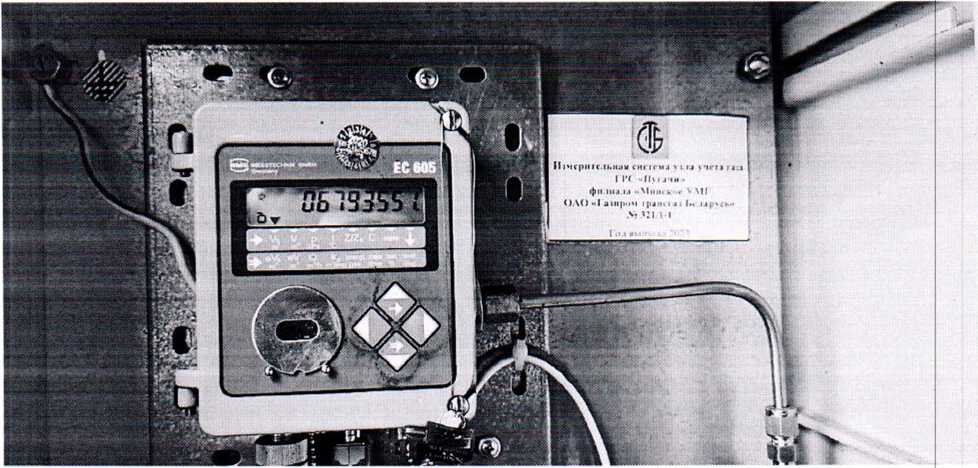

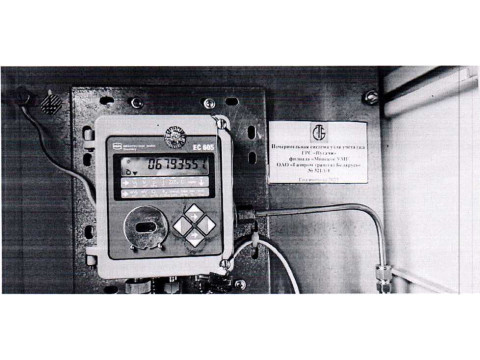

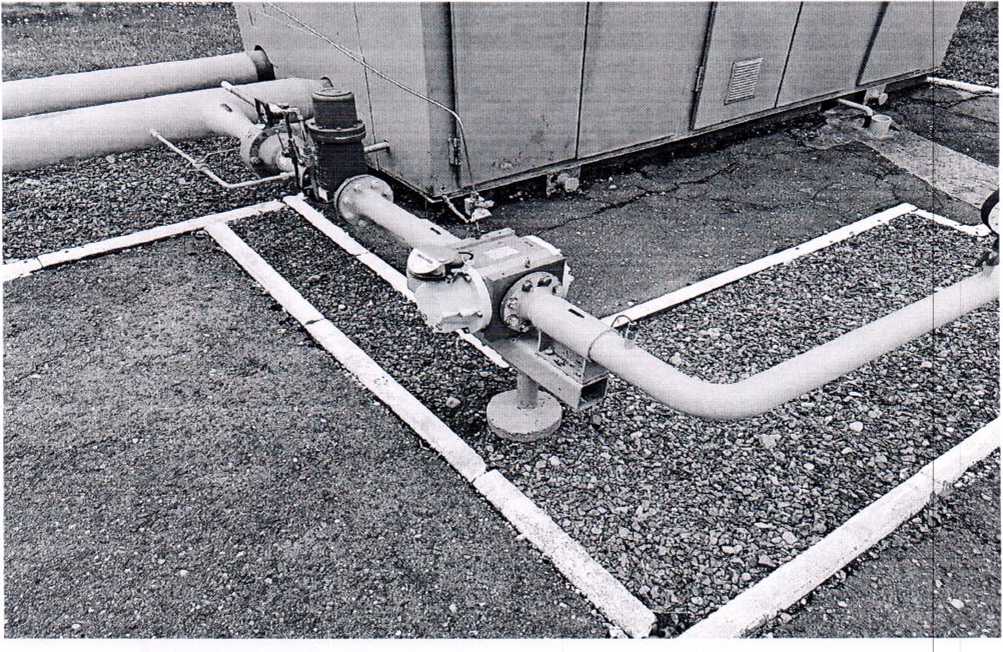

Рисунок 1.1 — Фотографии общего вида ИС УУГ

1

Измерительная система узла учета газа ГРС «Пугачи» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» №321/1-1

Год выпуска 2023

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3

(обязательное)

Схема пломбировки от несанкционированного доступа

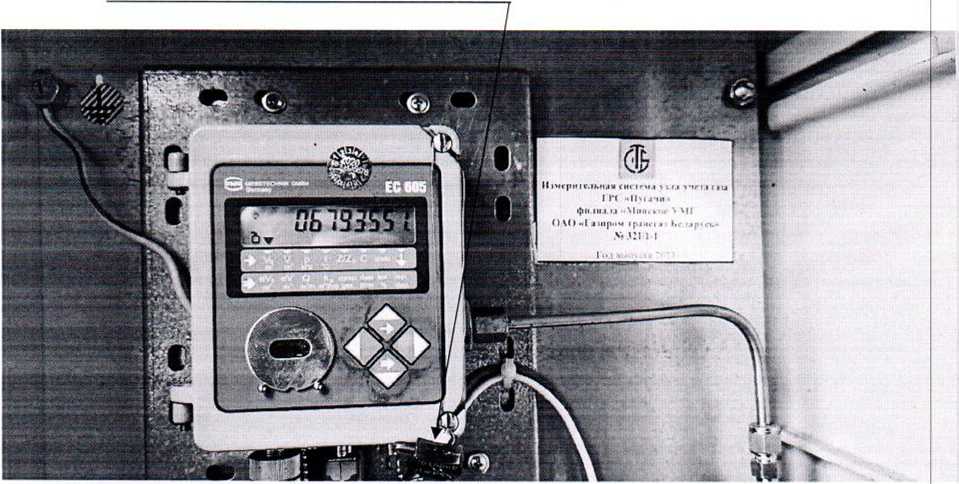

Место пломбировки от несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
