Измерительная система узла учета газа ГРС «Смолярка» филиала «Кобринское УМГ» ОАО «Газпром трансгаз Беларусь» № 630/1-1

Назначение

Измерительная система узла учета газа ГРС «Смолярка» филиала «Кобринскос УМГ» ОАО «Газпром трансгаз Беларусь» № 630/1-1 (далее-система) предназначена для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к с тандар гным условиям по ГОСТ 2939-63.

Облас ть применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным СГ-75МТ-650 (или СГ-75М-400). и корректор объема газа электронный ЕС 605 (далее - корректор).

В составе ИС УУГ используются средства измерений (далее - СИ) утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ.

Перечень используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного термопреобразователя сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в корректор, который с учетом температуры, давления и рассчитанного коэффициента сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям по ГОСТ 2939-63.

Па дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях по ГОСТ 2939-63;

объемный расход природного газа;

абсолютное давление и температура газа; коэффициенты сжимаемос ти и коррекции.

В качестве счетчиков газа используются счетчик газа турбинный СГ-75МТ-650 (СГ-75М-400).

Принцип действия счетчика газа турбинного СГ-75МТ-650 (СГ-75М-400) основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Сче тная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

ИС УУГ имеет встроенное программное обеспечение (далее - НО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характерис тики и метрологические характеристики, не о тносящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МН.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая докумен тация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МП.МП 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

1 (еречепь средств поверки: представлен в таблице 4.

Таблица 4

Наименование^ тип средств поверки

I ермогигрометр UNITESS TUB 1________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Смолярка» филиала «Кобрипское УМГ» ОАО «Газпром трансгаз Беларусь» № 630/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь»

11роизводитель среде тв измерений

ОАО «Газпром трапегаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 0101

факс: +375 17 285 63 36

1-maiI: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053, г. Минск, Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

11риложепия: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

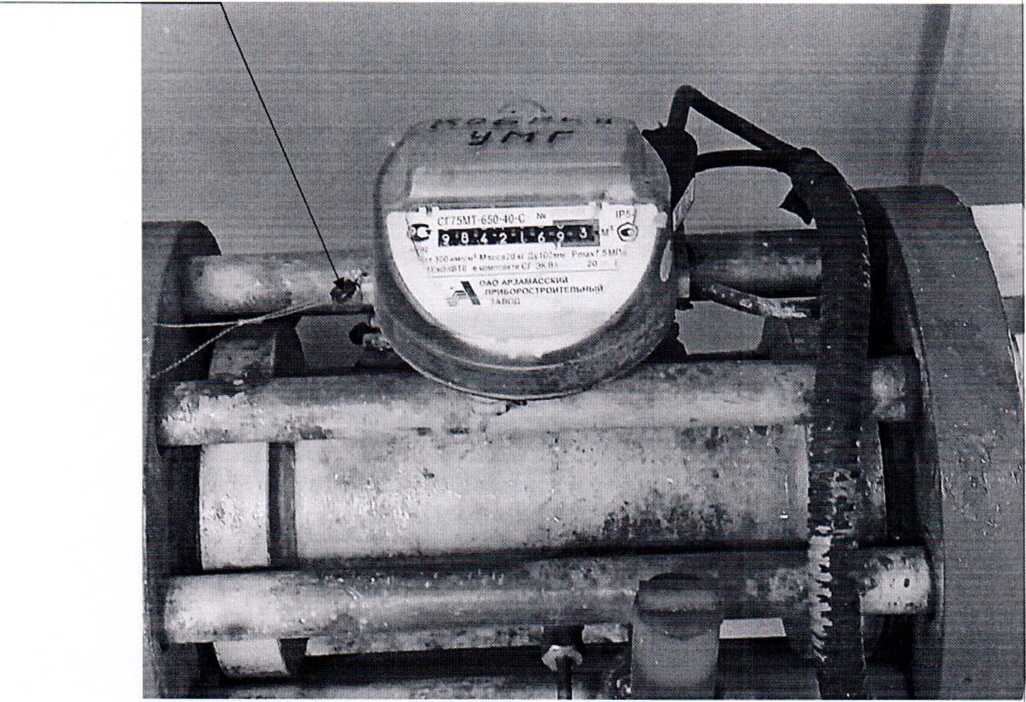

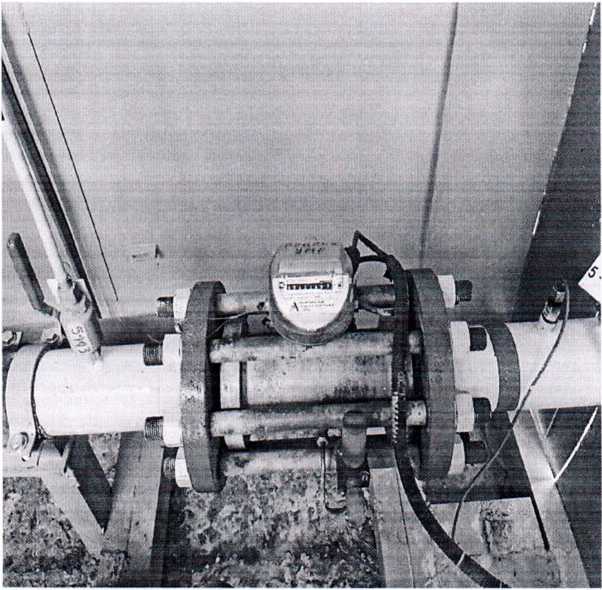

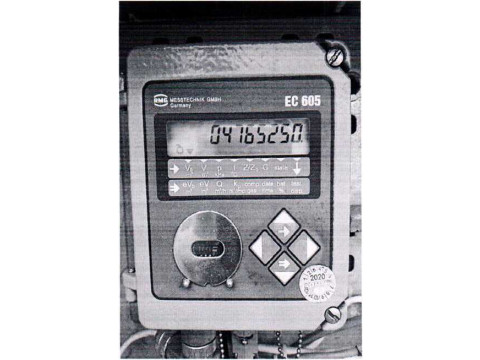

Рисунок 1.1 - Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Смоля рка» филиала «Кобринское УМГ ОАО «Газпром трансгаз Беларусь» № 630/1-1

Год выпуска 2023

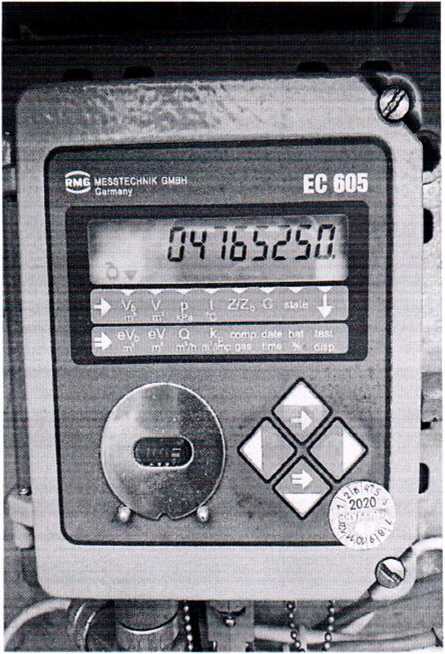

Рисунок 1.2 - Фотография маркировки ИС УУГ
