Измеритель уровня звука DT-8851 № 12044637
| Номер в ГРСИ РФ: | РБ 03 12 10406 23 |
|---|---|
| Раздел: | Средства измерений акустических величин [12] |
| Производитель / заявитель: | «SHENZHEN EVERBEST MAСHINERY INDUSTRY CO., LTD», Китай |
|
Описание типа РБ 03 12 10406 23 [2023-10-30]
rb-03-12-10406-23_2023-10-30.pdf
|
Скачать |
Измеритель уровня звука DT- 8851 № 12044637 (далее - измеритель уровня звука) предназначен для измерения уровня звукового давления по частотной коррекции А при измерении шума колесных транспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 12 10406 23 |
| Наименование | Измеритель уровня звука DT-8851 № 12044637 |
| Год регистрации | 2023 |
| Номер сертификата | 17067 |
| Дата регистрации | 2023-10-30 |
| Срок действия | - |
| Получатель сертификата | Филиал «Автомобильный парк № 17» ОАО «Миноблавтотранс», г. Столбцы, Минская обл., Республика Беларусь |
Производитель / Заявитель
фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park, Songbai Road, Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Контакты: Тел.: (86 755) 27353188; Факс: (86 755) 27653699; Email: cemyjm@cem-instruments.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3725-2023 «СОЕИ РБ. Измеритель уровня звука DT-8851. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 12 10406 23 [2023-10-30]
rb-03-12-10406-23_2023-10-30.pdf
|
Скачать |
Описание типа
Назначение
Измеритель уровня звука DT- 8851 № 12044637 (далее - измеритель уровня звука) предназначен для измерения уровня звукового давления по частотной коррекции А при измерении шума колесных транспортных средств.
Область применения - диагностические станции по проведению государственного технического осмотра транспортных средств.
Описание
Измеритель уровня звука конструктивно выполнен в пластиковом корпусе, в котором размещены электронные платы, клавиатура управления и ЖК-дисплей. Принцип действия основан на преобразовании внешнего уровня звукового давления в электрический сигнал с последующей обработкой. Измеритель уровня звука имеет встроенное и внешнее про-1раммное обеспечение (далее - ПО).
Фотографии общего вида средс тв измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1,2.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений уровня звукового давления по частотной коррекции А, дБА |
от 30 до 130 |
|
Рабочий диапазон частот, Гц |
от 31,5 до 8000 |
|
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления, дБА: на частоте 1000 Гц на частоте 125 Гц на часто те 8 кГц |
±1,5 ±1,5 ±5,0 |
Таблица 2
|
Частота, Гц |
Частотная характеристика А | |
|
Номинальное значение, дБА |
Допускаемое отклонение, дБА | |
|
31,5 |
-39,4 |
±3,5 |
|
63 |
-26,2 |
±2,5 |
|
125 |
-16,1 |
±2,0 |
|
250 |
-8,6 |
±1,9 |
|
500 |
-3,2 |
±1,9 |
|
1000 |
0,0 |
±1,4 |
|
2000 |
+ 1,2 |
±2,6 |
|
4000 |
+1,0 |
±3,6 |
Продолжение таблицы 2
|
Частота, Гц |
Частотная характеристика А | |
|
Номинальное значение, дБА |
Допускаемое отклонение, дБА | |
|
8000 |
-1,1 |
±5,6 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
Наименование |
Значение |
|
Разность уровней звукового давления при нормальных и рабочих условиях измерений (при акустической калибровке), дБ А, не более |
±1,3 |
|
Масса, г, нс более* |
350 |
|
Габаритные размеры, мм, нс более* |
278x76x50 |
|
Номинальное напряжение питания постоянного тока, В* |
9 |
|
Нормальные условия, °C |
от 20 до 26 |
|
Условия эксплуатации: диапазон атмосферного давления, кПа диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха, %, нс более |
от 86 до 105 от 10 до 30 от 25 до 70 |
*Согласно документации производителя. При проведении метрологической экспертизы, провср-ка указанных характеристик нс проводилась.
Комплектность
Таблица 4
|
Наименование |
Количество |
|
Измеритель уровня звука DT- 8851 № 12044637 |
1 |
|
Руководство по эксплуатации v. 2011-06-28 AMV MIT DVB |
1 |
|
Кейс |
1 |
|
Диск с ПО |
1 |
|
Блок питания |
1 |
|
Отвертка |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3725-2023 «Система обеспечения единства измерений Республики Беларусь. Измеритель уровня звука DT-8851. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация производителя (руководс тво по эксплуатации);
методику поверки:
МРБ МП.МП 3725-2023 «Система обеспечения единства измерений Республики Беларусь. Измеритель уровня звука DT-8851. Мегодика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5__
____________Наименование и тип средств поверки
Термогигромстр UNITESS ТНВ1_______________________________________________
Калибратор звука 4231_______
Шумомер-анализатор 2800В с капсюлем измерительного микрофона 2541 и микрофон-ным предусилителем PRM 900С______________________________________________
Генератор сигналов DS 360 ________
Заглушенная камера___________
Профессиональная акустическая система SM9-R (излучатель звука)__
Автоматическое поворо тное устройс тво____
Протраммное обеспечение автоматизированного рабочего места UNITESS АРМ-ПО
Многофункциональный калибратор звука 4226___
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью,
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
|
Идентификационное наименование ПО |
Номер версии 1Ю (идентификационный номер) |
|
Sound Level Meter |
1.0 |
Заключение о соо тветствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измеритель уровня звука DT-8851 № 12044637 соответствует 'требованиям технической документации производителя (руководство ио эксплуатации)*.
* - с учетом технического задания на проведение метрологической экспертизы в целях утверждения типа единичного экземпляра измерителя уровня звука DT- 8851, что нс противоречит документации производителя.
Производи тель средств измерений
«SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD» Китай
19th Building, 5th Region,
Baiwangxin Industry Park,
Songbai Road,
Baimang, Xili, Nanshan,
Shenzhen, China.
Телефон: +86(755) 27353188;
e-mail: ccmyjm@cem-instrumcnts.com
cemyjm@ccm-mctcr.com.cn
Уполномоченное юридическое лицо, проводившее испытания средств измсрений/метрологичсскую экспертизу единичного экземпляра средств измерений Рсс-публиканское унитарное предприятие «Белорусский государственный институт метроло-гии» (БслГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон:+375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

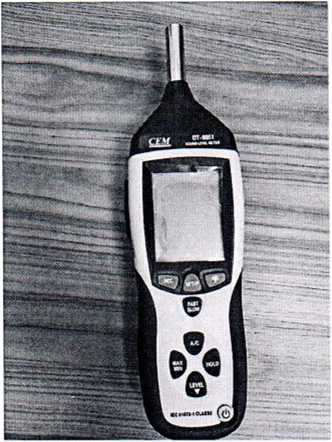

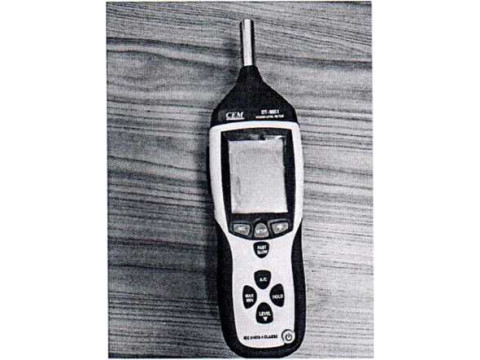

Рисунок 1.1 - Фотография общего вида измерителя уровня звука DT- 8851
№ 12044637
NO.12044637
Рисунок 1.2 - Фотография маркировки измерителя уровня звука DT- 8851 № 12044637
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

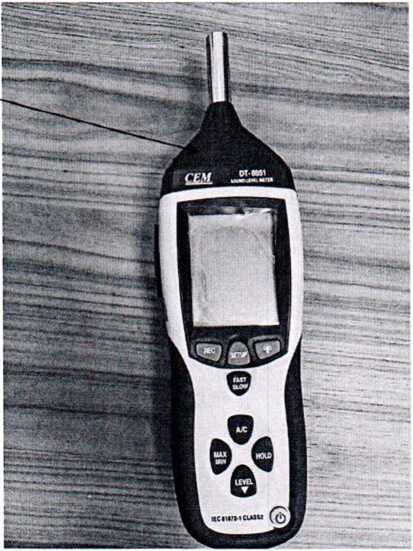

Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
