Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103439

Назначение

Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R.&S Freerider 4   №   103439 (далее — комплекс)

предназначен для измерения и расчета показателей качества и количественных да п н ы х э;I е к i рос вяз и.

Облас ть применения - электросвязь.

Описание

Комплекс представляет собой переносное устройство для оптимизации, тестирования и контроля качества сетей мобильной связи. Он основан па современных коммерчески доступных смартфонах с ОС Android и высокоскоростных сканерах R&S TSME6. Комплекс поддерживает все распространенные радиотсхнологии и множество различных протоколов и уровней тестирования. Комплекс был разработан как носимый вариант и выполнен в виде туристического рюкзака для проведения измерений в местах, где использование автомобильного транспорта невозможно.

Комплекс может эксплуатироваться как па открытой местности (парки, пешеходные зоны), так и в помещении (станции метро, торговые комплексы и др.). При необходимости комплекс может применяться для выполнения драй-тестов на автомобиле (предусмотрена возможность подключения к бортовой сети автомобиля). Комплекс имеет автономную систему электропитания. Использование сменных батарей с возможностью «горячей замены» способствует значительному увеличению времени автономной работы.

Конструктивно все элементы комплекса размещены на легком пластиковом корпусе, помещенном в рюкзак, на котором монтируются антенны сканеров и приемника GPS, компьютерный модуль управления NCM2. USB-разветвитель, кронштейны для крепления тестовых смартфонов и сканирующих приемников R&S TSME6. аккумуля торные батареи, компоненты контроля и управления батареями. Управление осуществляется оператором при помощи ноутбука или планшетного компьютера, подключенного к компьютерному модулю управления NCM2.

Встроенное программное обеспечение (далее ПО) предназначено для обработки и отображения результатов измерений.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

*Согласно документации производителя. При проведении метрологической экспертизы, проверка указанных характеристик не проводилась.

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средст в измерений наносится па титульный лист руководства но эксплуатации.

Иоверка осуществляется по МРБ МИ.МН 3745-2023 «Система обеспечения единства измерений Республики Беларусь. Носимый измерительный комплекс для анализа параметров качест ва обслуживания сетей связи R&S Freerider 4. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (руководство но эксплуатации*) «Rohde & Schwarz GmbH & Со. KG»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ( ГР ТС 020/2011);

методику поверки:

МРБ МП.МН 3745-2023 «Система обеспечения единства измерений Республики Беларусь. Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4. Методика поверки».

Перечень средс тв поверки: представлен в таблице 4.

Табл и ца 4_____

_____Наименование и тип средств поверки

Термогигрометр UNITESS ТНВ 1_______

Векторный анализатор цепей Е5061В_________________

Антенна измерительная ETS 3115 из комплекта эталона ПЭ РБ 26-15____________

Антенна измерительная VUEP 9118А _______ ________

Цифровой радиотестер ЛегоПсх LTE 7100________________

Анализатор сигналов радиосвязи Anritsu МТ8815В________________________________

Далыюмер лазерный Eeica DISTO 1)510_____

Примечание - Допускается применять другие средства поверки, обеспечивающие опрсдслс н и с метрологи чсских характеристик с требуемой точностью.

Идентификация программного обеспечения:    идентификация программного

обеспечения отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103439 соответствует требованиям технической документации (руководство по эксплуатации*) «Rohde & Schwarz GmbH & Со. KG», TP ТС 020/2011.

с учетом технического задания на проведение метрологической экспертизы в целях утверждения типа единичного экземпляра носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103439. что не противоречит технической документ ации производителя

1(роизводи гель средств измерений

«Rohde & Schwarz GmbH & Со. KG». Германия

Muehldorfstrasse 15. 81671. Mucnchcn. Germany.

Уполномоченное юридическое лицо, проводившее испытания средств измерс11ий/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)

Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

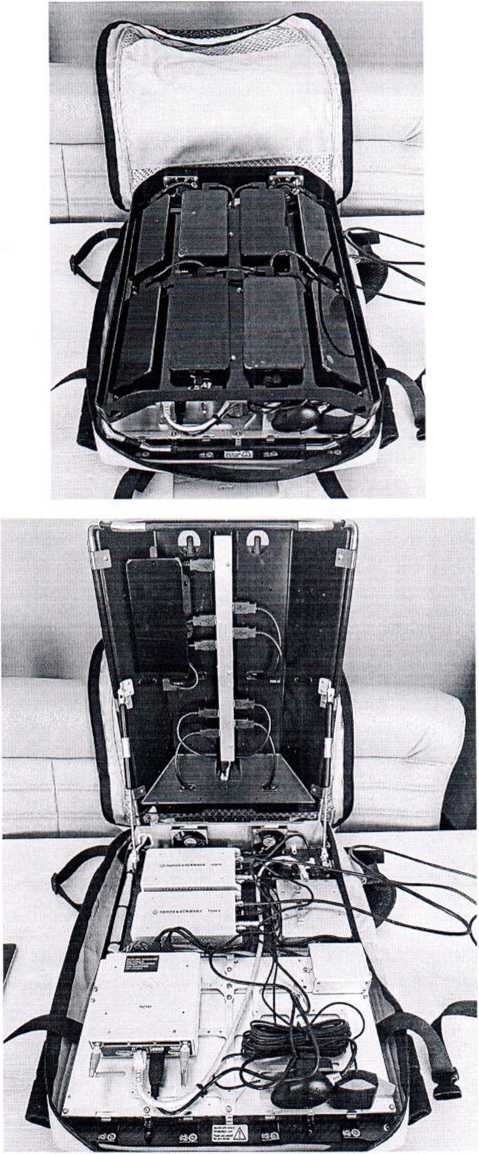

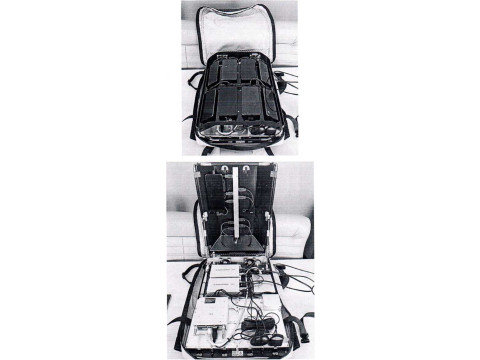

Рисунок 1.1 - Фотографии общего вида носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103439

Рисунок 1.2 Фотография маркировки носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи

R&S Freerider 4 № 103439

11риложенис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки средств измерений наносится на свидетельство о поверке комплекса
