Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103441

Назначение

Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103441 (далее - комплекс) предназначен для измерения и расчета показа телей качества и количественных данных электросвязи.

Облас ть применения - электросвязь.

Описание

Комплекс представляет собой переносное устройство для оптимизации, тестирования и контроля качества сетей мобильной связи. Он основан па современных коммерчески доступных смартфонах с ОС Android и высокоскоростных сканерах R&S TSME6. Комплекс поддерживает все распространенные радиотехнологии и множество различных протоколов и уровней тестирования. Комплекс был разработан как носимый вариант и выполнен в виде туристического рюкзака для проведения измерений в мес тах, где использование автомобильного транспорта невозможно.

Комплекс может эксплуатироваться как на открытой местности (нарки, пешеходные зоны), так и в помещении (станции метро, торговые комплексы и др.). При необходимости комплекс может применяться для выполнения драй-тесгов на автомобиле (предусмотрена возможность подключения к бортовой сети автомобиля). Комплекс имеет автономную систему электропитания. Использование сменных батарей с возможностью «горячей замены» способствует значительному увеличению времени автономной работы.

Конструктивно все элементы комплекса размещены на легком пластиковом корпусе, помещенном в рюкзак, па котором монтируются антенны сканеров и приемника GPS, компьютерный модуль управления NCM2. USB-разветвитель, кронштейны для крепления тестовых смартфонов и сканирующих приемников R&S TSME6. аккумуляторные батареи, компоненты контроля и управления батареями. Управление осуществляется оператором при помощи ноутбука или планшетного компьютера, подключенного к компьютерному модулю управления NCM2.

Встроенное программное обеспечение (далее НО) предназначено для обработки и отображения результатов измерений.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

*Coi ласно документации производителя. При проведении метрологической экспертизы, проверка указанных характеристик не проводилась.

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится па титульный лист руководства но эксплуатации.

Поверка осуществляется но МРБ МП.МН 3745-2023 «Система обеспечения единства измерений Республики Беларусь. Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (руководство но эксплуатации1 2) «Rohde & Schwarz GmbH & Со. KG»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ГР ТС 020/2011);

методику поверки:

МРБ МП.МН 3745-2023 «Система обеспечения единства измерений Республики Беларусь. Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4. Методика поверки».

1 [ерсчснь средс тв поверки: представлен в таблице 4. Таблица 4

Наименование и тип средств поверки

Тсрмогигромстр UNITESS ТНВ 1________

Векторный анализатор цепей Е5061В          ___________

Антенна измерительная E PS 3115 из комплекта эталона НЭ РБ 26-15________________

идентификация программного

Уполномоченное юридическое лицо. проводившее испытания средств измерений/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт м етро л о ги и » (Б е л ГИМ)

Республика Беларусь. 220053. г. Минск, Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

Директор БелГИМ                                      Л.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

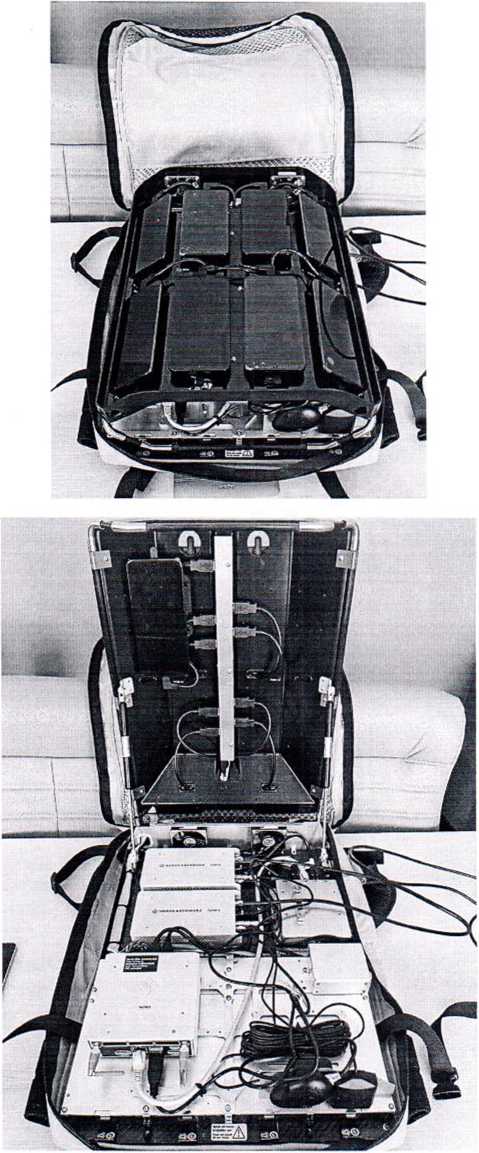

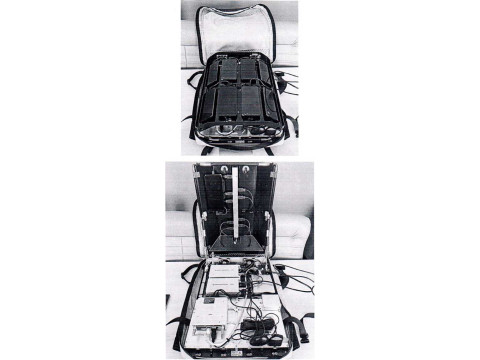

исунок 1.1 - Фотографии общего вида носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи

R&S Freerider 4 № 103441

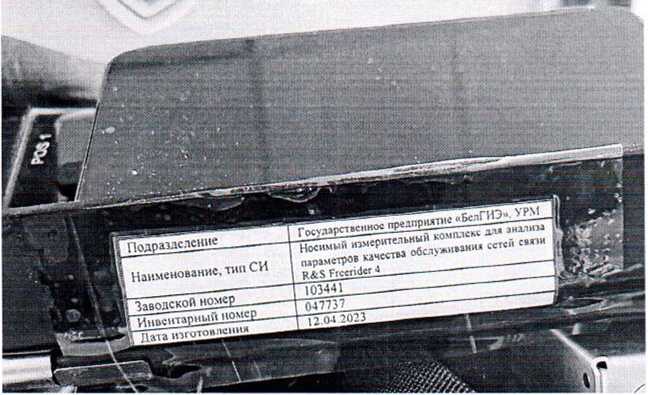

Рисунок 1.2 - Фотография маркировки носимого измерительного комплекса для анализа параметров качества обслуживания сегей связи R&S Freerider 4 № 103441

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки средств измерений наносится на свидетельство о поверке комплекса

1

Антенна измерительная VULP 9118А

Цифровой радиотсстер ЛегоПсх LTE 7100_________ ___

Анализатор сигналов_радиосвязи Anritsu МТ8815В__________

Дальномер лазерный Leica DISTO D510        __ _______

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью._____________________

Иден гификация программного обеспечения: обеспечения отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103441 соответствует требованиям технической документации (руководство но эксплуатации*) «Rohde & Schwarz. GmbH & Со. KG», ГР ГС 020/2011.

2

с учетом технического задания на проведение метрологической экспертизы в целях утверждения типа единичного экземпляра носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103441. что не противоречит технической документации производителя
