Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103411

Назначение

Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 1034)1 (далее - комплекс) предназначен для измерения и расчета показателей качества и количественных данных электросвязи.

Область применения - электросвязь.

Описание

Комплекс представляет собой переносное устройство для оптимизации, тестирования и контроля качества сетей мобильной связи. Он основан на современных коммерчески доступных смартфонах с ОС Android и высокоскоростных сканерах R&S TSME6. Комплекс поддерживает все распрост раненные радиотехнологии и множество различных протоколов и уровней тестирования. Комплекс разработан как носимый вариант и выполнен в виде туристического рюкзака для проведения измерений в местах, где использование автомобильного транспорта невозможно.

Комплекс может эксплуатироваться как на откры той местности (парки, пешеходные зоны), гак и в помещении (станции метро, торговые комплексы и др.). При необходимости комплекс может применяться для выполнения драй-тсстов на автомобиле (предусмотрена возможность подключения к бортовой сети автомобиля). Комплекс имеет автономную систему электропитания. Использование сменных батарей с возможностью «горячей замены» способствует значительному увеличению времени автономной работы.

Конструктивно все элементы комплекса размещены на легком пластиковом корпусе, помещенном в рюкзак, на котором монтируются антенны сканеров и приемника GPS. компьютерный модуль управления NCM2. USB-разветвитель, кронштейны для крепления тостовых смартфонов и сканирующих приемников R&S TSME6, аккумуляторные батареи, компоненты контроля и управления батареями. Управление осуществляется оператором при помощи ноутбука или планшетного компьютера, подключенного к компьютерному модулю управления NCM2.

Встроенное программное обеспечение (далее ПО) предназначено для обработки и отображения результатов измерений.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1                                                          ___

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

*Согласно документации производителя. При проведении метрологической экспертизы, I проверка указанных характеристик не проводилась.

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист руководство по эксплуатации.

Иоверка осуществляется но МРБ МП.МП 3745-2023 «Система обеспечения единства измерений Республики Беларусь. Носимый измерительный комплекс для анализа параметров качес тва обслуживания сетей связи R&S Freerider 4. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (руководство но эксплуатации1 2) «Rohde & Schwarz GmbH & Со. KG»;

технический регламент Таможенного союза «Электромагни тная совместимость технических средств» ( ГР ГС 020/2011);

методику поверки:

МРБ МИ.МН 3745-2023 «Система обеспечения единства измерений Республики Беларусь. Носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4. Методика поверки».

Перечень средс тв поверки: представлен в таблице 4.

'Таблица 4_______________

__________________________Наименование и тип средств повсрк 11      _

Термогигромстр UNITES S TUB 1________

Векторный анализатор цепей Е5061В              ____

Антенна измерительная ETS 3115 из комплекта эталона ИЭ РБJ26-L5__________

Антенна измерительная VULP 9118А_____       _______ _____

Цифровой радиотсстер Aeroflex LTE 7100     ______ ___

Анализатор сигналов радиосвязи Anritsu МТ8815В______        ________

Уполномоченное юридическое лицо, проводившее испытания средств и з м ере и ий/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053, г. Минск. Старовилснский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средс тв измерений

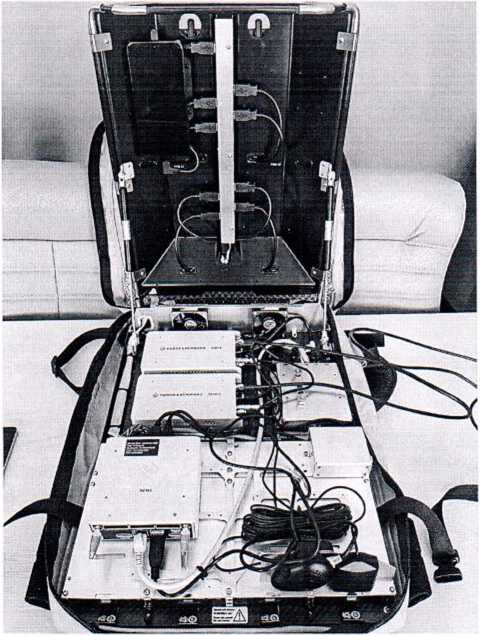

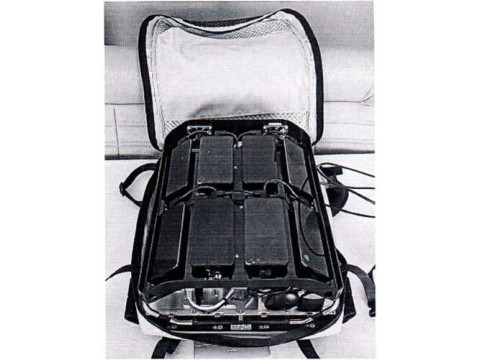

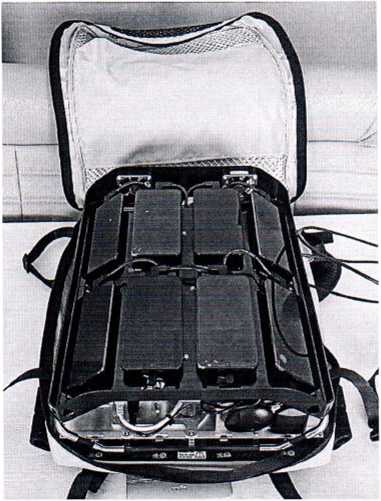

Рисунок 1.1 - Фотографии общего вида носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи

R&S Freerider 4 № 103411

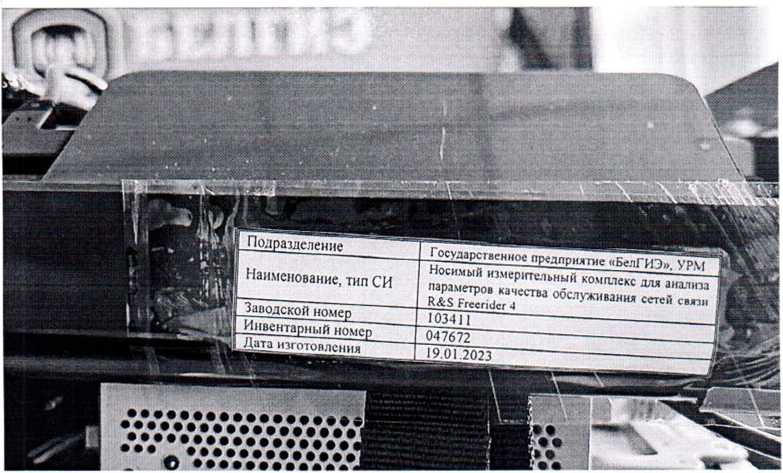

Рисунок 1.2 - Фотография маркировки носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи

R&S Freerider 4 № 103411

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки средств измерений наносится на свидетельство о поверке комплекса

1

Дальномер лазерный Leica D1STO 1)510        ____

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения:    идентификация программного

обеспечения отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: носимый измерительный комплекс для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103411 соответствует требованиям технической документации (руководство но эксплуатации*) «Rohde & Schwarz GmbH & Со. KG», TP ТС 020/2011.

2

- с учетом технического задания па проведение метрологической экспертизы в целях утверждения типа единичного экземпляра носимого измерительного комплекса для анализа параметров качества обслуживания сетей связи R&S Freerider 4 № 103411. что не прот иворечит технической документ ации производителя.

1 [роизводи гель средств измерений

«Rohde & Schwarz GmbH & Со. KG», Германия Muchldorfstrassc 15. 81671. Muenchcn, Germany.
