Измерительная система узла учета газа ГРС «Лука» филиала «Кобринское УМГ» ОАО «Газпром трансгаз Беларусь» № 619/1-1

Назначение

Измерительная система узла учета газа ГРС «Лука» филиала «Кобринское УМЕ» ОАО «Газпром трансгаз Беларусь» № 619/1-1 (далее - система) предназначена для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа ротационным RVG С160-У или счетчиком газа турбинным СГ16М-200. и корректор объема газа электронный ЕС 605 (далее - корректор).

В составе ИС УУГ используются средства измерений (далее - СИ) утвержденных типов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ.

11еречень используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного термопреобразователя сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в корректор, который с учетом температуры, давления и рассчи танного коэффициента сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям но ГОСТ 2939-63.

На дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях по ГОСТ 2939-63;

объемный расход природного газа;

абсолютное давление и температура газа; коэффициенты сжимаемости и коррекции.

В качестве счетчиков газа используются счетчик газа ротационный RVG G160-Y или счетчик газа турбинный СГ16М-200.

Принцип действия счетчика газа ротационного R.VG G160-Y основан на вытеснении с трого определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передастся на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Конструктивно счетчик RVG G160-Y состоит из следующих основных частей: корпус; крышка задняя и основание с подшипниками; крышка передняя; два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора; многоступенчатый редуктор; магнитная муфта; 8-ми разрядный роликовый счетный механизм.

Принцип действия счетчика газа турбинного СГ16М-200 основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передастся на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчика газа турбинный состоит из двух основных узлов; проточной час ти, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможнос ть разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обяза тельным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

11римечанис - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государс твенный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками не хуже указанных в настоящем описании тина._________________

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ МП.МП 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МН.МП 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грапегаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

1 (срсчспь средств поверки: представлен в таблице 4.

Таблица 4__________________________________________________________________________

|                         Наименование и тип средств поверки

I ермогиI ромстр UNITESS TUB 1____________

Примечание - Допускается применять другие средства поверки, обеспечивающие опрсдс-

I ле ни с метрологичес ких характеристик с требуемой точностью.__________________________

Иден тификация программного обеспечения: представлена в таблице 5. Таблица_5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Лука» филиала «Кобрипское УМГ» ОАО «Газпром грапегаз Беларусь» № 619/1-1 соответствует требованиям технической документации (паспорта) ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром грапегаз Беларусь»

Республика Беларусь, 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 01 01

факс: +375 17 285 63 36

1 ■ -mai 1: officc@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт м етро: I оги и » (БелГИ М)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

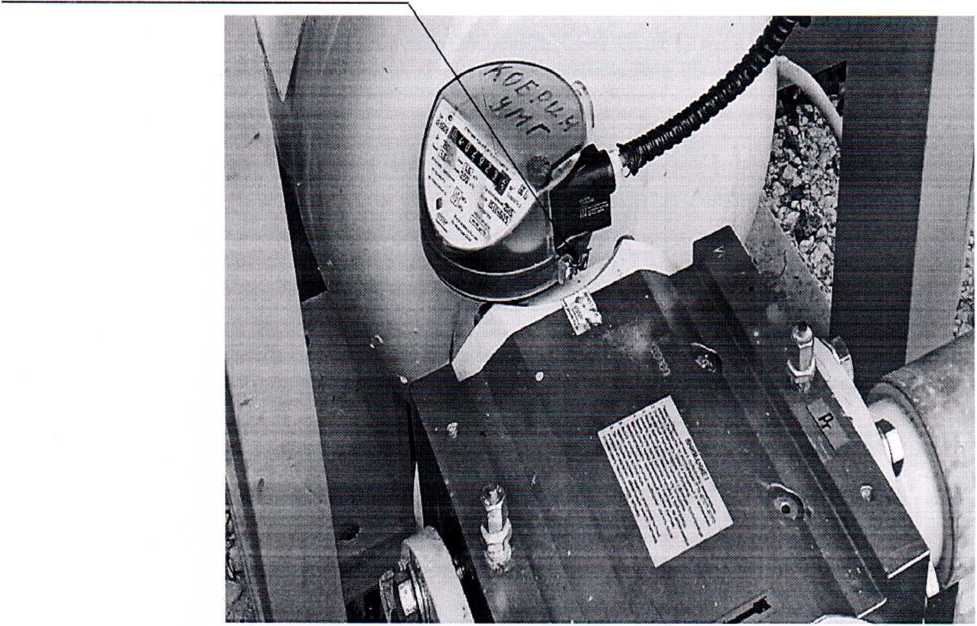

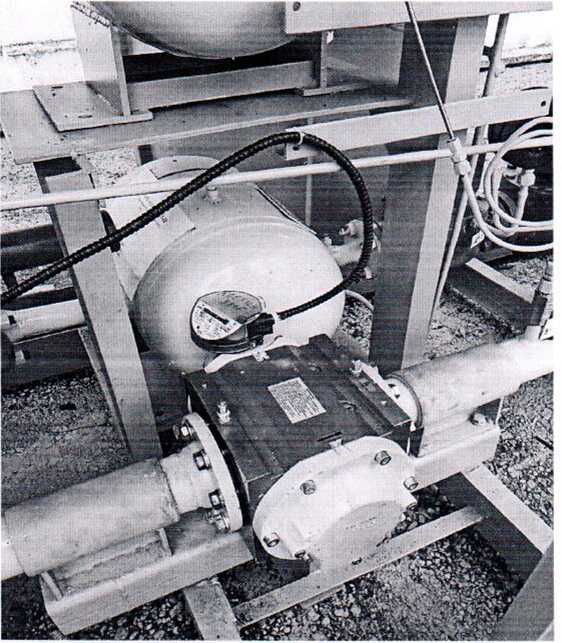

Рисунок 1.1- Фотографии общего вида ИС УУГ

Измерительна» система узла учета газа ГРС «Лука» филиала «Кобринское УМГ ОАО «Газпром трансгаз Беларусь» №619/1-1

Год выпуска 2023

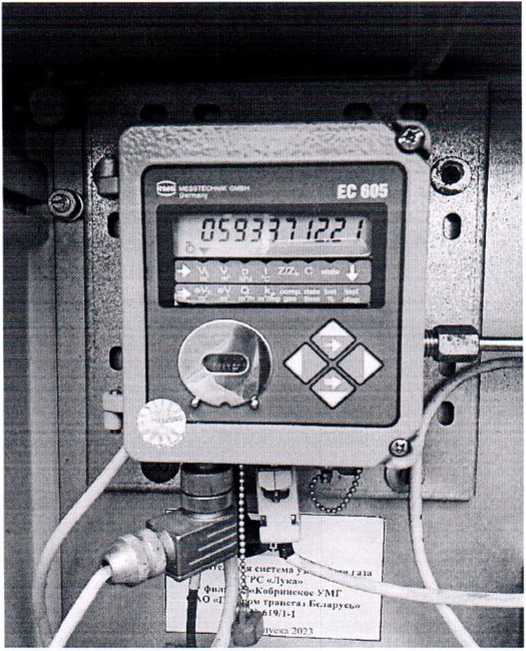

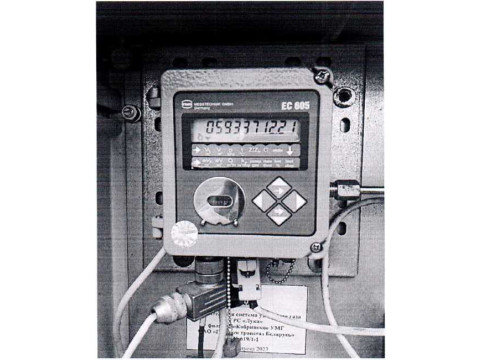

Рисунок 1.2 - Фотография маркировки ИС УУ1
