Измерительная система узла учета газа ГРС «Остромичи» филиала «Кобринское УМГ» ОАО «Газпром трансгаз Беларусь» № 623/1-1

Назначение

Измери тельная система узла учета газа ГРС «Остромичи» филиала «Кобринскос УМГ» ОАО «Газпром трансгаз Беларусь» № 623/1-1 (далее - система) предназначена для преобразования сигналов от счетчиков газа, тсрмопрсобразоватслсй сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям по ГОСТ 2939-63.

Область применения магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа ротационным RMG 132А G160 или счетчиком газа турбинным СГ16М-200, и корректор объема газа электронный ЕС 605 (далее корректор).

В составе ИС УУГ используются средства измерений (далее СИ) утверждённых типов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие roc-y.iapci венную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении тина СИ.

I (еречснь используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного термопреобразоватсля сопротивления. Chi нал от сче тчика газа об измеренном в рабочих условиях объеме газа поступает в корректор, который с учетом температуры, давления и рассчитанного коэффициента сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям по ГОС Т 2939-63.

11а дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях но I ОС Г 2939-63;

объемный расход природного газа;

абсолютное давление и температура газа; коэффициенты сжимаемости и коррекции.

В качестве счетчиков газа используются счетчик газа ротационный RMG 132А G160 или счетчик газа турбинный СГ16М-200.

Принцип действия счетчика газа ротационного RMG 132А G160 основан на вытеснении с ярого определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной впу трепней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редук тор и магии 1И)1О муфту передается на 8 - ми разрядный счетный механизм, который регистри-рует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Конструктивно счетчик газа ротационный RMG 132Л 6160 состоит из следующих основных частей: корпус: крышка задняя и основание с подшипниками; крышка передняя: два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора; многоступенчатый редуктор; магнитная муфта 8-ми разрядный роликовый счетный механизм.

Принцип действия счетчика газа турбинного СГ16М-200 основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорос ти по тока.

Число оборотов турбинки посредством механического редуктора передастся на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик состоит из двух основных узлов: проточной час ти, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

ИС УУГ имеет встроенное программное обеспечение (далее - ИО), предназначенное для обработки измерительной информации.

Фо тографии общею вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений предс гавлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. 1аблица1

Основные технические харак теристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа

средств измерений наносится на маркировочную табличку ИС УУГ.

Иоверка осуществляется по МРБ МИ.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа Г'РС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация (паспорт) ОАО «Газпром трапегаз Беларусь»; методику поверки:

МРБ МН.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трапегаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средств поверки

Тсрмогигромстр UNITESS TUB 1_____________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа 1 PC «Остромичи» филиала «Кобринское УМГ» ОАО «Газпром трансгаз Беларусь» № 623/1-1 соответствует требованиям технической документации (паспорта) ОАО «Газпром трансгаз Беларусь».

1(роизводи гель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 01 01

факс:+375 17 285 63 36

E-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измерений/мегрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053. г. Минск. Старовилспский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: Г Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                     А.В. Казачок

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

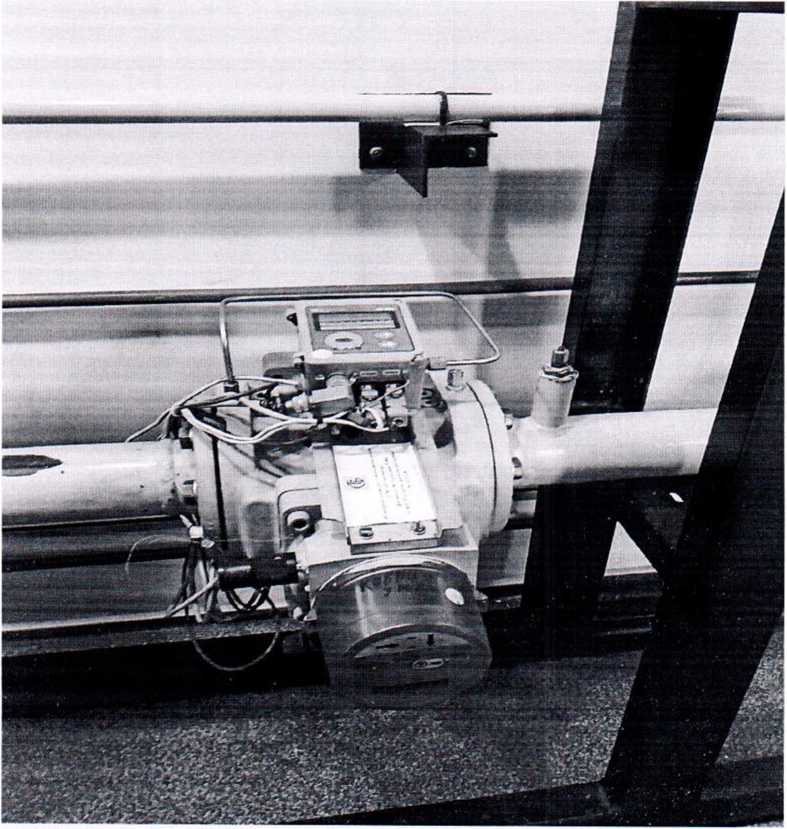

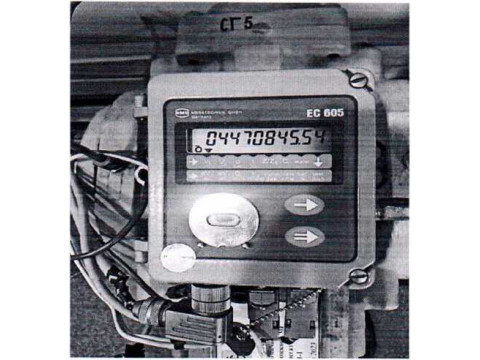

Рисунок 1.1 Фотографии общего вида ИС УУГ

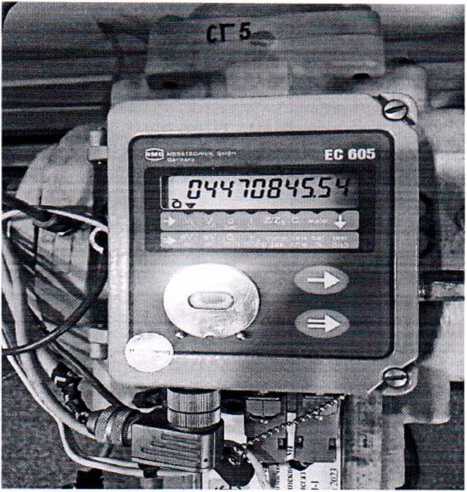

Измерительная система узла учета газа 1 ТС «Остромичи» филиала «Кобринские УМГ ОАО «Газпром трансгаз Беларусь» № 623/1-1

Год выпуска 2023

Рисунок 1.2 Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

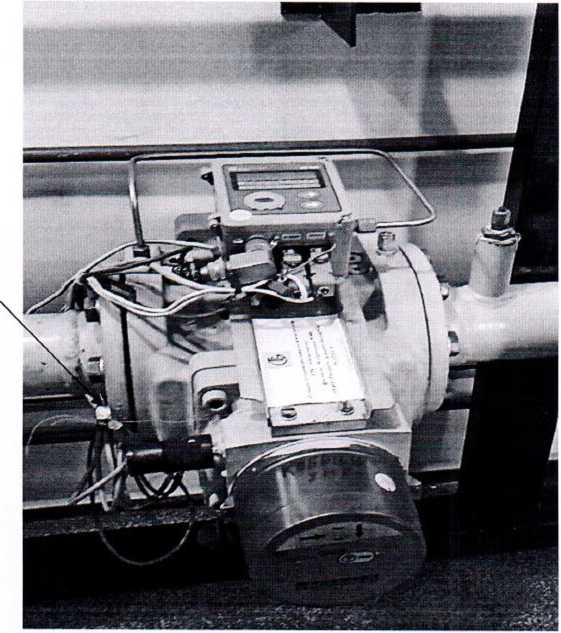

Место пломбировки от несанкционированного досту 11 а

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
