Измерительная система узла учета газа ГРС «Зеленый Бор» филиала «Крупское УМГ» ОАО «Газпром трансгаз Беларусь» № 210/1-1

Назначение

Измерительная система узла учета газа ГРС «Зеленый Бор» филиала «Крупское УМГ» ОАО «Газпром трансгаз Беларусь» № 210/1-1 (далее - ИС УУГ) предназначена для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям по ГОСТ 2939-63.

Облас ть применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным СГ 16М-200 и корректор объема газа электронный ЕС 605 (далее - корректор).

В составе ИС УУГ используются средства измерений (далее - СИ) утверждённых типов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ.

1 [еречснь используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного термопреобразователя сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в корректор, который с учетом температуры, давления и рассчитанного коэффициента сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям но ГОСТ 2939-63.

11а дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях по ГОСТ 2939-63;

объемный расход природного газа;

абсолютное давление и температура газа; коэффициенты сжимаемости и коррекции.

В качестве счетчика газа используется счетчик газа турбинный СГ 16М-200.

11ринцин действия сче тчика газа турбинного СГ 16М-200 (далее - счетчик) основан па зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик состоит из двух основных узлов: проточной части, в которой находи тся турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

_______________________Наименование__Значение

Диапазон измерений объемного расхода природного газа, приведенного к стандартным условиям по ГОСТ 2939-63, в от 198 до 1 515

диапазоне температуры и давления измеряемой среды в

। условиях эксплуатации. м3/ч______

Пределы допускаемой относительной погрешности при измерении объемного расхода природного газа, приведенного         ±1,5

к с тандартным условиям по ГОСТ 2939-63, %__

Основные технические характеристики и метрологические характеристики, нс относящиеся к обяза тельным метрологическим требованиям: предс тавлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

11аименование

Количество

ИС УУГ в составе:

Примечание - Допускается замена СИ. входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесенные в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическим и характеристиками не хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МП.МП 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

I [еречень средств поверки: представлен в таблице 4.

Таблица4_______________________________________________________________________

Наименование и тип средств поверки ___________==^=_!

Термогигрометр UNITESS TUB 1_______

Примечание - Допускается применять другие средства поверки, обеспечивающие определение мстрологических характеристик с требуемой точностью.__

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Зеленый Бор» филиала «Крупское УМЕ» ОАО «Газпром трансгаз Беларусь» № 210/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь»

11роизводитсль средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова, 9

Телефон:+375 17 280 01 01

факс: +375 17 285 63 36

К-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измсрсний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)

Республика Беларусь. 220053. г. Минск. Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: in lb abe 1 gim.by

1 [риложепия: 1. Фотографии общего вила средств измерений па 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

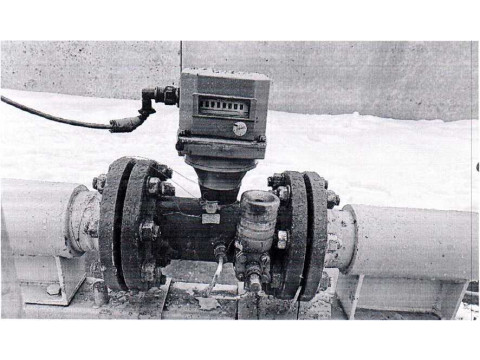

Рисунок 1.1 - Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Зеленый Бор» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» №210/1-1

_________Год выпуска 2023

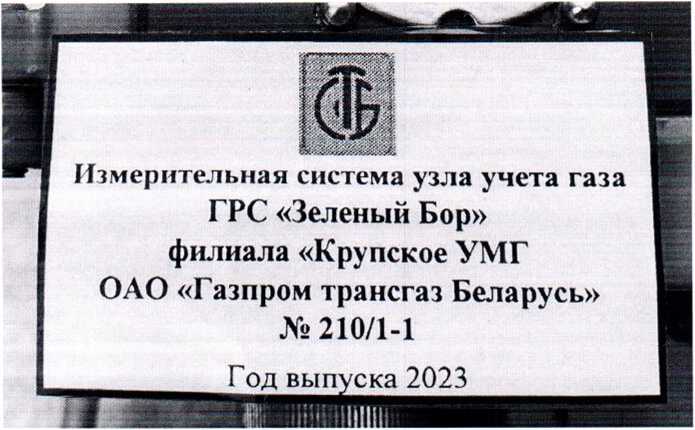

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

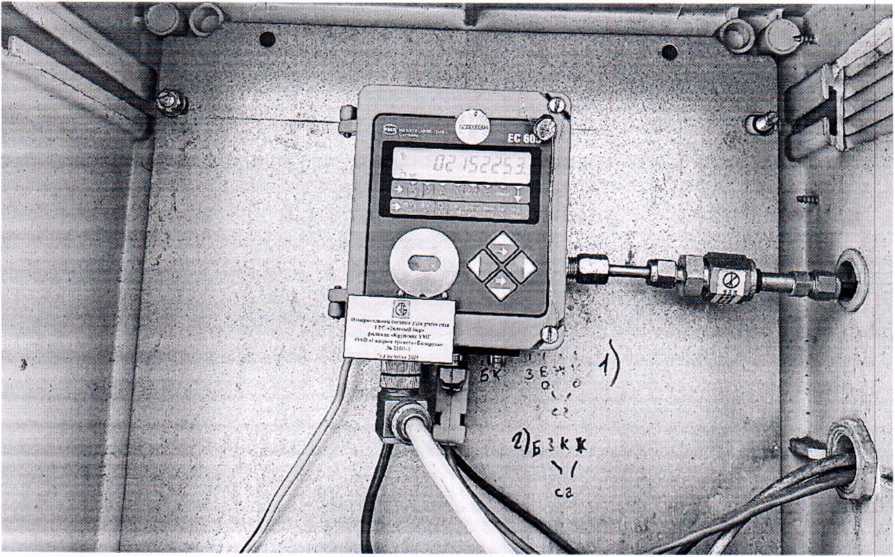

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированною доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
