Уровнемеры REFLEX - RADAR ВМ100А, ВМ102 (в дальнейшем - уровнемеры) предназначены для измерения расстояний до поверхности среды, уровня жидкостей, паст и сыпучих сред с диэлектрической постоянной не менее 1,4 в резервуарах любой формы и преобразования измеренного значения в выходной аналоговый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0913 04 |
| Наименование | Уровнемеры Reflex-Radar ВМ 100А, ВМ 10 |
| Год регистрации | 2004 |
| Номер сертификата | 3111 |
| Дата регистрации | 2004-12-09 |
| Срок действия | 2009-11-25 |
| Получатель сертификата | фирма "Krohne", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE"
Адрес: D-47508 Duisburg, Germany
Контакты: +49 0203 301 416 / west@krohne.dу
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.Мн 718-99 (утверждена ГП "ЦЭСМ"), с изменением №1 |
Поверители
Скачать
|
Описание типа РБ 03 07 0913 04 [2004-01-01]
rb-03-07-0913-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры REFLEX - RADAR ВМ100А, ВМ102 (в дальнейшем - уровнемеры) предназначены для измерения расстояний до поверхности среды, уровня жидкостей, паст и сыпучих сред с диэлектрической постоянной не менее 1,4 в резервуарах любой формы и преобразования измеренного значения в выходной аналоговый сигнал.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Уровнемеры состоят из зонда и измерительного преобразователя.
Принцип действия уровнемеров основан на измерении времени прохождения микроволнового импульса вдоль зонда, играющего роль волновода, до поверхности измеряемого продукта и обратно. Время прохождения импульса пропорционально уровню продукта в резервуаре.
Уровнемеры выпускают с различными исполнениями зондов, отличающихся своими функциональными возможностями.
Уровнемеры оснащены местной индикацией (ЖКИ индикатор).
Уровнемеры выпускают в обычном или взрывозащищенном исполнениях.
Схема с указанием мест нанесения Государственного поверительного клейма-наклейки приведена в Приложении к описанию типа.
Внешний вид уровнемера представлен на рисунке 1.

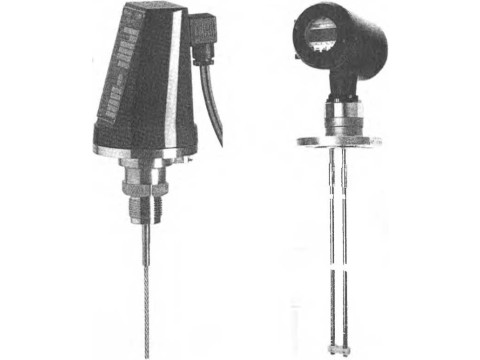

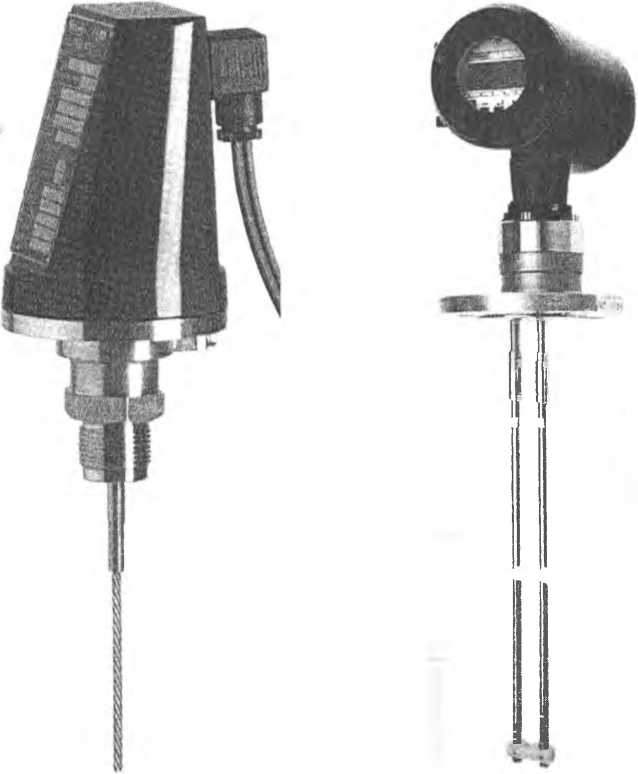

Рисунок 1 - Внешний вид уровнемера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемера представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение |
|
1 |
2 |
|
Уровнемер REFLEX - RADAR ВМ 100А | |
|
Диапазон измерений, м |
от 1 до 60 |
|
Пределы допускаемой абсолютной погрешности измерения, мм |
±5 |
|
Диапазон выходного сигнала постоянного тока, мА |
4-20 |
|
Пределы допускаемой погрешности выходного сигнала постоянного тока |
±0,05 % от диапазона измерения |
|
Давление измеряемой среды, бар |
от минус 1 до плюс 100 |
|
Температура измеряемой среды, °C |
от минус 30 до плюс 200 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 50 |
|
Потребляемая мощность, ВА, не более |
9 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
|
Степень взрывозащиты по EN 50014, EN 50020, EN 50284 |
Eexde(ia)IIC Тб |
Продолжение таблицы 1
|
1 |
2 |
|
Уровнемер REFLEX - RADAR ВМ 102 | |
|
Диапазон измерений, м |
от 0,15 до 24 |
|
Пределы допускаемой погрешности измерения, мм |
±15 мм в диапазоне измерения до 15 метров; ±0,1 % от измеренной величины в диапазоне измерения свыше 15 м |
|
Диапазон выходного сигнала постоянного тока, мА |
4-20 |
|
Пределы допускаемой погрешности выходного сигнала постоянного тока |
±0,01 % от верхнего предела диапазона измерения |
|
Давление измеряемой среды, бар |
от минус 1 до плюс 100 |
|
Температура измеряемой среды, °C |
от минус 30 до плюс 200 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 50 |
|
Потребляемая мощность, ВА, не более |
9 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
|
Степень взрывозащиты по EN 50014, EN 50020, EN 50284 |
Eexde(ia)IIC Тб |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
Уровнемеры REFLEX - RADAR ВМ 100А, ВМ 102.
Руководство по эксплуатации.
МП.МН 718-99.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Krohne", Германия.
МП.МН 718-99 "Уровнемеры REFLEX - RADAR ВМ 100А, ВМ 102. Методика поверки".
Заключение
Уровнемеры REFLEX - RADAR ВМ 100А, ВМ 102 соответствуют технической документации фирмы "Krohne", Германия.
Межповерочный интервал - 24 месяца.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
