Уровнемеры радарные ВМ 700, 702, 70А
| Номер в ГРСИ РФ: | РБ 03 07 0944 04 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 0944 04 [2004-01-01]
rb-03-07-0944-04_2004-01-01.pdf
|
Скачать |
Уровнемеры радарные ВМ 700, ВМ 702, ВМ 70А (в дальнейшем - уровнемеры) предназначены для измерения расстояний до поверхности среды, уровня жидкостей, паст и сыпучих сред в резервуарах любой формы и преобразования измеренного значения в выходной аналоговый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0944 04 |
| Наименование | Уровнемеры радарные ВМ 700, 702, 70А |
| Год регистрации | 2004 |
| Номер сертификата | 3112 |
| Дата регистрации | 2004-12-09 |
| Срок действия | 2009-11-25 |
| Получатель сертификата | фирма "Krohne", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE"
Адрес: D-47508 Duisburg, Germany
Контакты: +49 0203 301 416 / west@krohne.dу
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.Мн 802-2000 (утверждена ГП "ЦЭСМ") Извещение об изменении №1, №2,№3. |
Поверители
Скачать
|
Описание типа РБ 03 07 0944 04 [2004-01-01]
rb-03-07-0944-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры радарные ВМ 700, ВМ 702, ВМ 70А (в дальнейшем - уровнемеры) предназначены для измерения расстояний до поверхности среды, уровня жидкостей, паст и сыпучих сред в резервуарах любой формы и преобразования измеренного значения в выходной аналоговый сигнал.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Уровнемеры состоят из антенны и измерительного преобразователя.
Принцип действия уровнемеров основан на излучении микроволнового сигнала, который направляется к поверхности среды, отражается от нее и улавливается антенной. Отраженный сигнал поступает на антенну сдвинутым по фазе по отношению к передаваемому сигналу на величину, пропорциональную расстоянию от антенны до поверхности среды.
Уровнемеры выпускают с различными исполнениями антенн, отличающихся своими функциональными возможностями.
Уровнемеры оснащены местной индикацией (ЖКИ индикатор).
Уровнемеры выпускают в обычном или взрывозащищенном исполнениях.
Схема с указанием мест нанесения Государственного поверительного клейма-наклейки приведена в Приложении к описанию типа.
Внешний вид уровнемера представлен на рисунке 1.

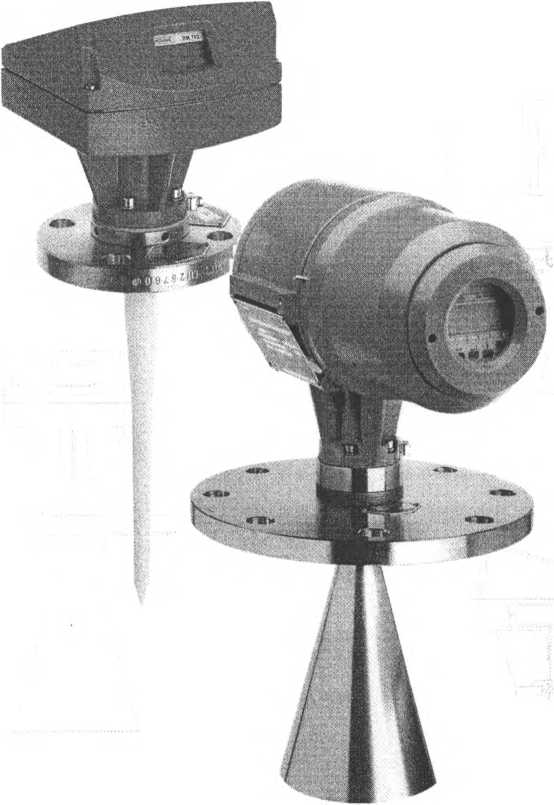

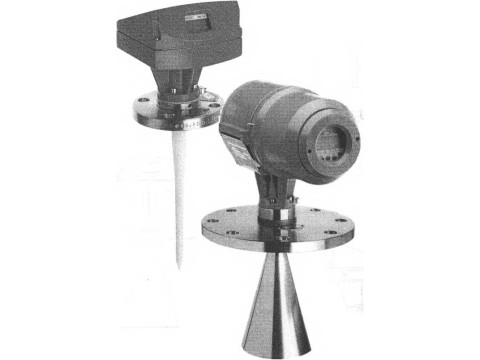

Рисунок 1 - Внешний вид уровнемеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемера представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение |
|
1 |
2 |
|
ВМ 70А | |
|
Диапазон измерения, м |
от 0,5 до 35 |
|
Пределы допускаемой погрешности измерений |
±10 мм в диапазоне измерения до 3,3 метров; ±0,3 % от измеренной величины в диапазоне измерения свыше 3,3 м |
|
Разрешающая способность, мм |
1 |
|
Диапазон температур измеряемой среды, °C |
от минус 40 до плюс 250 (на фланце) |
|
Давление измеряемой среды, бар |
от минус 1 до плюс 400 |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 50 |
|
Номинальное напряжение питания, В |
24 постоянного тока или 230 переменного тока частотой 50 Гц |
|
Потребляемая мощность, Вт, не более |
7,5 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
|
Степень взрывозащиты EN 50014, EN 50016, EN 50019, EN 50020, EN 50284 |
Eexde(ia)IIC Тб |
Продолжение таблицы 1
|
1 |
2 |
|
ВМ 700 | |
|
Диапазон измерения, м |
от 0,5 до 20 |
|
Пределы допускаемой погрешности измерений |
±10 мм в диапазоне измерения до 3,3 метров; ±0,3 % от измеренной величины в диапазоне измерения свыше 3,3 м |
|
Диапазон температур измеряемой среды, °C |
от минус 30 до плюс 250 (на фланце) |
|
Давление измеряемой среды, бар |
от минус 1 до плюс 64 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 55 |
|
Номинальное напряжение питания, В |
24 постоянного тока или 230 переменного тока частотой 50 Гц |
|
Потребляемая мощность, Вт, не более |
6,0 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP67 |
|
Степень взрывозащиты EN 50014, EN 50016, EN 50019, EN 50020, EN 50284 |
Eexde(ia)IIC Тб |
|
ВМ 702 | |
|
Диапазон измерения, м |
от 0,5 до 20 |
|
Пределы допускаемой погрешности измерений |
±10 мм или ±0,2 % от измеренной величины |
|
Диапазон температур измеряемой среды, °C |
от минус 40 до плюс 250 (на фланце) |
|
Давление измеряемой среды, бар |
от минус 1 до плюс 40 |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 70 |
|
Номинальное напряжение питания, В |
24 постоянного тока или 230 переменного тока частотой 50 Гц |
|
Потребляемая мощность, Вт, не более |
6,0 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP67 |
|
Степень взрывозащиты EN 50014, EN 50016, EN 50019, EN 50020, EN 50284 |
Eexde(ia)IIC/IIB Тб |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским особом.
Комплектность
Уровнемеры радарные ВМ 700, ВМ 702, ВМ 70А.
Руководство по эксплуатации.
МП.МН 802-2000.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Krohne", Германия.
МП.МН 802-2000 "Уровнемеры радарные ВМ 700, ВМ 702, ВМ 70А. Методика поверки".
Заключение
Уровнемеры радарные ВМ 700, ВМ 702, ВМ 70А соответствуют технической документации фирмы "Krohne", Германия.
Межповерочный интервал - 24 месяца.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
