Уровнемеры ультразвуковые серии PROBE
| Номер в ГРСИ РФ: | РБ 03 07 0947 05 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 07 0947 05 [2005-01-01]
rb-03-07-0947-05_2005-01-01.pdf
|
Скачать |
Уровнемеры ультразвуковые серии Probe (далее уровнемеры предназначены для бесконтактного измерения уровня жидкости в закрытых сосудах, резервуарах или открытых каналах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0947 05 |
| Наименование | Уровнемеры ультразвуковые серии PROBE |
| Год регистрации | 2005 |
| Номер сертификата | 3497 |
| Дата регистрации | 2005-08-05 |
| Срок действия | 2010-07-28 |
| Получатель сертификата | фирма "Siemens-Milltronics", Канада (CA) |
Производитель / Заявитель
фирма "Siemens-Milltronics"
Адрес: P.O. Box 4225, 1954 Technology Drive Peterborough, Ontario, Canada K9J 7B1
Контакты: +17057452431 // +17057410466
Поверка
| Межповерочный интервал / Периодичность поверки | 36 мес. |
| Методика поверки | Поверка проводится по МП.Мн 736-99 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 07 0947 05 [2005-01-01]
rb-03-07-0947-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры ультразвуковые серии Probe (далее уровнемеры предназначены для бесконтактного измерения уровня жидкости в закрытых сосудах, резервуарах или открытых каналах.
Область применения - ирригационные системы, системы обработки воды, пищевая промышленность, производство химикалий, пульпы, бумаги.
Описание
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности жидкости эхо-сигнала.
Уровнемер состоит из преобразователя и электронного блока, выполненных в едином корпусе. Уровнемер модификации SITRANS PROBE LU имеет также программатор, выполненный в отдельном корпусе.
Преобразователь осуществляет преобразование электрической энергии импульсов, поступающих от электронного блока уровнемера в акустические колебания и обратное преобразование энергии отраженного акустического сигнала в электрический сигнал, поступающий далее на вход электронного блока.
Электронный блок измеряет интервал времени между излучением прямого и получением отраженного акустического сигнала. Обработка сигнала и вычисление расстояния от торцевой поверхности преобразователя до поверхности жидкости осуществляется с помощью программного пакета Sonic Intelligence. Результат измерения отображается на 3-х разрядном жидкокристаллическом дисплее.
Уровнемеры имеют выход на внешние устройства.
Влияние колебаний температуры на результат измерений автоматически компенсируются с помощью встроенного в уровнемер температурного датчика.
Присоединение уровнемера к резервуару осуществляется резьбовым или фланцевым способом. Способ присоединения определяется требованиями заказчика.

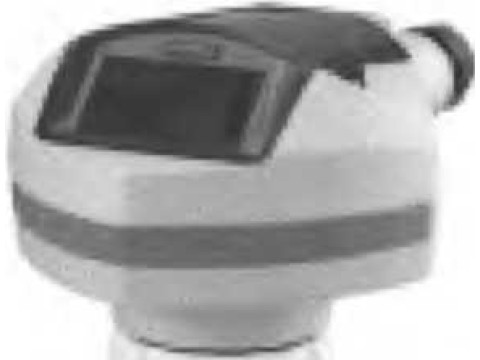

Внешний вид уровнемера модификации Probe LU приведен на рисунке 1.
Probe LU
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 ____ ___________________________________________
|
Наименование характеристики и единицы измерения |
Значение характеристики | |
|
The Probe |
SITRANS PROBE LU | |
|
Диапазон измерений уровня, м: - стандартный; - расширенный. |
0,25 - 5,00 0,25 - 8,00 |
0,25 - 6,00 0,25 - 12,00 |
|
Пределы допускаемой приведенной погрешности измерения уровня , % |
±0,25 % |
Большее из чисел ±0,15% от измеряемой величины или ±6 мм |
|
Повторяемость показаний, не более |
- |
3 мм |
|
Разрешающая способность, не более |
3 мм |
3 мм |
|
Питание постоянного тока, В |
18-30 |
Ном. 24, макс. 30 |
|
Выходной аналоговый сигнал, мА |
4-20 |
4-20 |
|
Пределы допускаемой погрешности выходного сигнала, мА |
- |
±0,02 |
|
Диапазон температуры рабочей среды на уровне фланца, °C |
от - 40 до +60 |
от - 40 до +85 |
|
Давление |
0,5 bar | |
|
Диапазон температуры окружающего воздуха, °C |
от - 40 до +60 |
от - 40 до +80 |
|
Степень защиты корпуса по ГОСТ 14254 |
IP 65 |
IP 67, IP 68 |
|
Габаритные размеры, мм, не более |
286x84x105 |
199x130x140 |
|
Масса, кг, не более: - без фланцевого адаптера; - с фланцевым адаптером. |
1,5 1,7 |
2,1 2,3 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Комплект поставки уровнемеров указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Уровнемер |
1 шт. |
|
Установочный фланец* |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки МП. МН 736-99 |
1 шт. |
|
* - установочный фланец поставляется по требованию заказчика. | |
Нормативные документы
Техническая документация фирмы "Siemens Milltronics" (Канада).
ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов"
МП.МН 736-99 " Уровнемеры ультразвуковые серии "PROBE". Методика поверки.
Заключение
Уровнемеры ультразвуковые серии PROBE соответствуют требованиям технической документации фирмы "Siemens Milltronics" и ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов".
Межповерочный интервал - 36 месяцев.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт,93, Тел.:+375 17 2349813
Аттестат аккредитации № BY 112.02.1.0.0025
Другие Уровнемеры
