Счетчики холодной и горячей воды крыльчатые М
| Номер в ГРСИ РФ: | РБ 03 07 0269 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "ZENNER International GmbH&Co.KG", Германия |
Счетчики холодной и горячей воды крыльчатые М (далее - счетчики) предназначены для измерения суммарного объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой не более 90 °C, протекающей в полностью заполненных закрытых трубопроводах под давлением не более 1,6 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0269 20 |
| Наименование | Счетчики холодной и горячей воды крыльчатые М |
| Год регистрации | 2020 |
| Номер сертификата | 13538 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | фирма "ZENNER International GmbH&Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "ZENNER International GmbH&Co.KG"
Адрес: Romerstadt 4, 66121 Saarbrucken
Контакты: +49 681 996 76 289 / info@zenner.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по СТБ 8046-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 0269 20 [2011-01-13]
rb-03-07-0269-20_2011-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0269 20 [2020-12-28]
rb-03-07-0269-20_2020-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0269 20 [2015-10-08]
rb-03-07-0269-20_2015-10-08.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые М (далее - счетчики) предназначены для измерения суммарного объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой не более 90 °C, протекающей в полностью заполненных закрытых трубопроводах под давлением не более 1,6 МПа.
Область применения - системы водоснабжения объектов жилищно-коммунального хозяйства и промышленности.
Описание
Принцип действия счетчиков основан на подсчете количества оборотов крыльчатки, вращающейся под действием проходящего потока воды. Крыльчатка установлена на игольчатых опорах внутри измерительной вставки. По периметру нижней части измерительной вставки расположен ряд тангенциальных отверстий, через которые поток воды направляется на лопасти крыльчатки с разных сторон (многоструйный счетчик). Вращение крыльчатки через магнитную муфту передается изолированному от воды счетному механизму.
Счетный механизм счетчиков механического типа с масштабирующим редуктором может быть выполнен в двух исполнениях:
- 7-ми роликовый счетный механизм с двумя стрелочными указателями;
- 8-ми роликовый счетный механизм с одним стрелочным указателем.
При этом для индикации целых значений объема в кубических метрах используются оцифрованные ролики черного цвета, а для индикации дольных значений - ролики и стрелочные указатели красного цвета. В качестве стрелочного указателя могут быть применены модуляторный диск или стрелка с магнитом.
Для эксплуатации в условиях с повышенной температурой и относительной влажностью окружающего воздуха счетный механизм счетчиков может иметь дополнительную вакуумную герметизацию (степень защиты IP 68).
По конструктивному исполнению счетчики являются единым и^Щмери^^ль-ная вставка со счетным механизмом надежно зафиксированы в кЬрпуф^с помощью наворачивающейся крышки. I ||
II к средств измерений I II
\\ \ республики Беларусь1 Ц
’ \ Для документов/ //
Корпус и наворачивающаяся крышка счетчиков изготовлены из латуни, отполированы и, как правило, не имеют лакокрасочного покрытия. Для удобства применения корпус счетчиков холодной воды может быть окрашен в синий цвет, а горячей воды - в красный. Наворачивающаяся крышка может быть укомплектована накладным пластмассовым кольцом. На боковой или верхней стороне корпуса расположено регулирующее устройство доступ, к которому ограничен болтом-заглушкой. Для фильтрации и успокоения потока во входном патрубке корпуса установлен сетчатый фильтр (струевыпрямитель).
Счетчики предназначены для монтажа на горизонтальном или вертикальном трубопроводе с использованием резьбовых концевых соединений. Габаритные и присоединительные размеры приведены в таблице 1.
В зависимости от значения максимально допускаемой температуры воды в трубопроводе счетчики выпускаются в следующих модификациях:
МТК - для температуры воды до 50 °C;
MTW - для температуры воды до 90 °C
Для применения в системах дистанционного считывания показаний счетчики могут дооснащаться различными вспомогательными устройствами.
В зависимости от типа подключаемого вспомогательного устройства и исполнения счетного механизма счетчики могут иметь следующие обозначения:
ххххх-х-х
----► СС - счетчики с дополнительной вакуумной герметизацией счетного механизма (IP 68)
М - счетный механизм счетчиков оснащен ------► модуляторным диском
N - счетный механизм счетчиков оснащен стрелкой с магнитом
Е - счетчик оснащен электронным модулем сбора данных EDC
---------► I - счетчик оснащен датчиком импульсов
IP _ счетчик оснащен датчиком импульсов и электронным модулем сбора данных PDC
MTKD - счетчик воды с максимально допускаемым значением температуры 50 °C
MTWD - счетчик воды с максимально допускаемым значением температуры 90 °C
При этом в маркировке, наносимой на счетчик, указывается наименование средства измерения, определяющее его модификацию, а в сопроводительной документации - полное обозначение (исполнение).
Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска клейма приведены в приложении А к описанию типа.

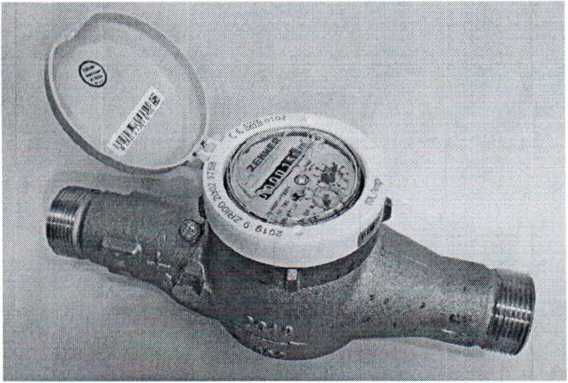

Внешний вид счетчиков приведен на рисунках 1,2, 3 и 4.

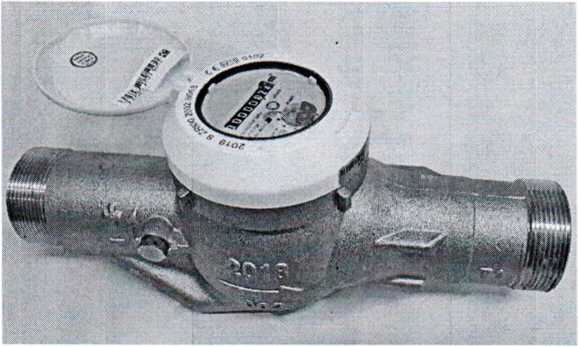

Рисунок 1. Счетчик горячей воды MTWD.
Исполнение MTWD-N с 7-ми роликовым счетным механизмом

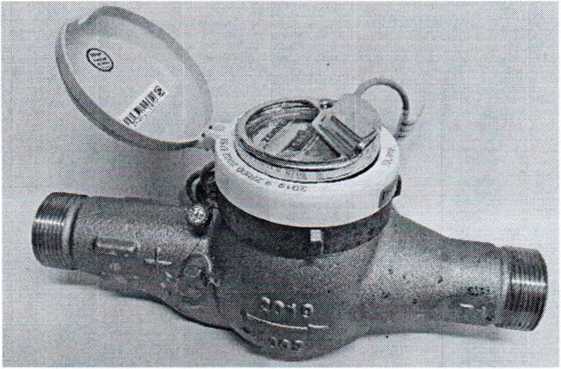

Рисунок 2. Счетчик холодной воды MTKD в комплекте с датчиком импульсов. Исполнение MTKDI-N

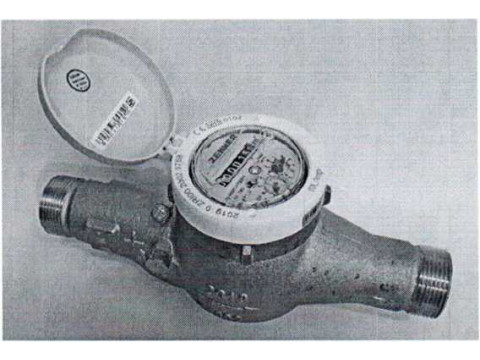

Рисунок 3. Счетчик горячей воды MTWD.
Исполнение MTWD-M-CC с 8-ми роликовым счетным механизмом
и дополнительной вакуумной герметизацией.

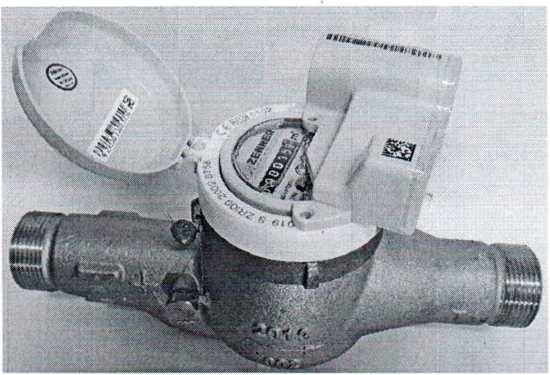

Рисунок 4. Счетчик горячей воды MTWD в комплекте с EDC- модулем. Исполнение MTWDE-M
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Класс потери давления |
△рбЗ |
|
Максимальное допускаемое давление |
МАР 16 |
|
Рабочий диапазон давления |
от 0,03 МПа до 16 МПа |
|
Класс чувствительности к возмущениям потока |
U0/D0 |
|
Емкость счетного механизма, м3 7-ми роликовый 8-ми роликовый |
99999,99 99999,999 |
|
Наименьшая цена деления, дм3 |
0,02 |
|
Вес импульса, дм3/имп |
1/ю 117 Ж \ А |
Госудзрственный реестр! средств измерений I
1 г
\Дла документов/
Таблица 1 - Габаритные и присоединительные размеры
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр, DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Резьбовое соединение, дюйм |
G3/4B |
G1B |
G1%B |
G11/2B |
G2B |
G21/2B |
|
Длина, мм (допуск - 0-г), |
165 |
190 |
260 |
260 |
300 |
300 |
|
Высота, мм, не более |
120 |
120 |
120 |
120 |
145 |
150 |
|
Масса, кг, не более |
1,3 |
1,6 |
2,1 |
2,2 |
3,6 |
4,0 |
Продолжение таблицы 2
|
1 |
2 |
|
Температурный класс |
Т50 - счетчики МТК Т90 - счетчики MTW |
|
Рабочий диапазон температуры окружающей среды |
от 5 °C до 55 °C |
|
Срок службы, не менее |
12 лет |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр, DN |
15 |
20 |
25 |
25 32 |
40 50 |
50 |
|
Максимальный расход Од, м3/ч |
3,1 |
5,0 |
7,8 |
12,5 |
20,0 |
31,2 |
|
Постоянный расход Оз, м3/ч |
2,5 |
4,0 |
6,3 |
10,0 |
16,0 |
25,0 |
|
Переходной расход Ог при горизонтальном положении, дм3/ч: Оз/О1=40 Оз/О1=50 Оз/О-1=63 Оз/О1=80 0з/01=100 Оз/О1=125 Оз/О1=160 |
100,0 80,0 63,5 50,0 40,0 |
160,0 128,0 101,6 80,0 64,0 51,2 40,0 |
252,0 201,6 160,0 126,0 100,8 80,6 63,0 |
400,0 320,0 254,0 200,0 160,0 128,0 100,0 |
640,0 512,0 406,3 320,0 256,0 204,8 160,0 |
1000 800,0 634,9 500,0 400,0 320,0 |
|
Минимальный расход Qi при горизонтальном положении, дм3/ч: Оз/О1=40 Оз/О1=50 Оз/О-1=63 Оз/О1=80 0з/01=100 Оз/О1=125 Оз/О1=160 |
62,5 50,0 39,7 31,3 25,0 |
100,0 80,0 63,5 50,0 40,0 32,0 25,0 |
157,5 126,0 100,0 78,8 63,0 50,4 39,4 |
250,0 200,0 158,7 125,0 100,0 80,0 62,5 |
400,0 320,0 254,0 200,0 160,0 128,0 100,0 |
625,0 500,0 396,8 312,5 250,0 200,0 |
|
Переходной расход Ог при вертикальном положении, дм3/ч: Оз/О1=40 Оз/О1=50 |
- |
160,0 128,0 |
252,0 201,6 |
400,0 320,0 |
640,0 |
1000 |
|
Минимальный расход Qi при вертикальном положении, дм3/ч: Оз/О1=40 Оз/О1=50 |
- |
100,0 80,0 |
157,5 126,0 |
250,0 200,0 |
400,0 |
625,0 |
|
Класс точности |
2 | |||||
|
Максимальная допускаемая погрешность, МРЕ |
±2 % при Q2 <Q —Од и температуре Д^ЗО/’С ±3 % при Ог <Q <Од и температуре дб \ \\ ±5 % при Qi < Q <Q2 ( ------------------------------------------1-------------------------------------------------------------------Ц-- \ р.... , .ж«,1 ■ цгь / 11 | |||||
Для документов,
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.
Комплектность
Комплект поставки: счетчик паспорт упаковка
-1 шт;
-1 шт;
-1 шт;
По отдельному заказу могут поставляться следующие вспомогательные устройства: комплект присоединительных штуцеров, фильтр осадочный муфтовый, датчик импульсов, EDC-модуль, PDC-модуль.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ZENNER International GmbH & Со.KG»
ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования».
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний».
СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».
Заключение
Счетчики холодной и горячей воды крыльчатые М соответствуют требованиям технической документации фирмы «ZENNER International GmbH & Со.KG», ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-4-2017.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13. Аттестат аккредитации № BY/112 1.0025.
