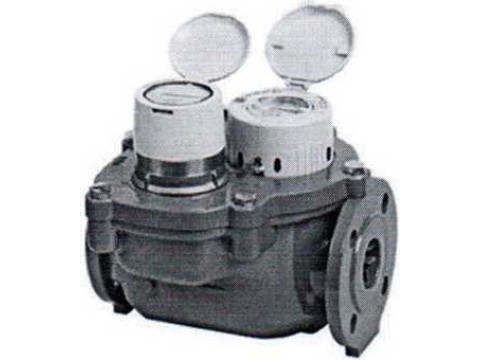

Счетчики холодной и горячей воды турбинные W
| Номер в ГРСИ РФ: | РБ 03 07 0271 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "ZENNER International GmbH&Co.KG", Германия |
|
Описание типа РБ 03 07 0271 20 [2011-01-13]
rb-03-07-0271-20_2011-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2017-05-15]
rb-03-07-0271-20_2017-05-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2006-01-26]
rb-03-07-0271-20_2006-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2016-05-27]
rb-03-07-0271-20_2016-05-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2020-12-23]
rb-03-07-0271-20_2020-12-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2015-08-27]
rb-03-07-0271-20_2015-08-27.pdf
|
Скачать |
Счетчики холодной ,и горячей воды турбинные W (далее - счетчики) предназначены для измерения, накопления и отображения значения объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой не более 90 °C, протекающей в полностью заполненных закрытых трубопроводах под давлением не более 1,6 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0271 20 |
| Наименование | Счетчики холодной и горячей воды турбинные W |
| Год регистрации | 2020 |
| Номер сертификата | 13539 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | фирма "ZENNER International GmbH&Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "ZENNER International GmbH&Co.KG"
Адрес: Romerstadt 4, 66121 Saarbrucken
Контакты: +49 681 996 76 289 / info@zenner.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку счетчиков, в т.ч. находящихся в эксплуатации проводить по СТБ 8046-2015 (все исполнения, кроме счетчиков холодной воды сопряженных WPV), по МП.МН 897-2000 (изменения №1-3) (счетчики холодной воды сопряженные WPV). |
Поверители
Скачать
|
Описание типа РБ 03 07 0271 20 [2011-01-13]
rb-03-07-0271-20_2011-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2017-05-15]
rb-03-07-0271-20_2017-05-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2006-01-26]
rb-03-07-0271-20_2006-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2016-05-27]
rb-03-07-0271-20_2016-05-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2020-12-23]
rb-03-07-0271-20_2020-12-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0271 20 [2015-08-27]
rb-03-07-0271-20_2015-08-27.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной ,и горячей воды турбинные W (далее - счетчики) предназначены для измерения, накопления и отображения значения объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой не более 90 °C, протекающей в полностью заполненных закрытых трубопроводах под давлением не более 1,6 МПа.
Область применения - системы водоснабжения объектов жилищно-коммунального хозяйства и промышленности.
Описание
Принцип действия счетчиков основан на подсчете количества оборотов турбины, вращающейся под действием проходящего потока воды. Вращение турбины червячной передачей через магнитную муфту передается герметично изолированному от воды счетному механизму. Число оборотов турбины пропорционально значению объема воды, прошедшему через счетчик.
По конструктивному исполнению счетчики являются едиными и состоят из корпуса, измерительной вставки с турбиной и счетного механизма.
В счетчиках применяется счетный механизм механического типа с масштабирующим редуктором. Для индикации целых значений объема в кубических метрах используются оцифрованные ролики и стрелочные указатели черного цвета, а для индикации дольных значений - ролики и стрелочные указатели красного цвета. В качестве стрелочного указателя может быть применен модуляторный диск или стрелка с магнитом. Для эксплуатации в условиях с повышенной температурой и относительной влажностью окружающего воздуха счетный механизм счетчиков может иметь дополнительную вакуумную герметизацию (степень защиты IP 68).
Корпус счетчиков изготовлен из ковкого чугуна GGG. Для удобства примене-
воды - в
ния корпуса счетчиков холодной воды окрашены в синий цвет, красный или серый.
В зависимости конструктивных особенностей и области ^р,йм (ндаХсМетчики могут выпускаться в следующих модификациях:
WI -счетчики воды (ирригационные), имеют высокорасположенную турбину и могут применятся в системах с сильно загрязненной водой (максимальный процент содержания твердых включений по объему в воде - 30%).
WPH - счетчики воды, серийно подготовленные к установке датчика импульсов.
WPD - счетчики воды со встроенным устройством выпрямления потока и подготовленные к установке различных электронных модулей для применения в системах дистанционного считывания показаний.
WPV- счетчики воды (сопряженные) со встроенным вспомогательным счетчиком для расширения диапазона измерения и переключающим устройством (пружинным клапаном) для распределения потока воды между основным и вспомогательным счетчиками. В модификации WPVR в качестве вспомогательного счетчика применяется капсульный счетчик с герметично изолированным от воды счетным механизмом («сухоходный счетчик»), а в WPVM - капсульный счетчик в котором счетный механизм прямым валом связан с крыльчаткой (все механизмы измерительной вставки и счетного механизма находятся в воде - «мокроходный счетчик»). Для применения в системах дистанционного считывания показаний счетчики могут дооснащаться различными вспомогательными устройствами.
В зависимости от конструкции, исполнения и типа подключаемого вспомогательного устройства счетчики могут иметь следующие обозначения:
ХХ-Х-Х-(Х)
ITTTL
L-► ZF - необязательные элементы: код завода изготовителя и пр.
---► СС - счетчики с дополнительной вакуумной герметизацией счетного механизма (IP 68)
-----► N - счетчики подготовлены к дооснащению датчиком импульсов
Е - счетчики оснащены электронным модулем сбора данных EDC
* I - счетчики оснащены датчиком импульсов
IP _ счетчики оснащены датчиком импульсов и электронным модулем сбора данных PDC
WI 1 WPH
модификация счетчиков
> WPD -WPVR
WPVM J
При этом маркировка, наносимая на счетчик, может содержать только наименование модификации, полное обозначение счетчика указывается в эксплуатационной сопроводительной документации.
Счетчики предназначены для монтажа на горизонтальном или вертикальном трубопроводе с использованием фланцевых концевых соединений. Габаритные и присоединительные размеры счетчиков приведены в таблице 1.
Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска клейма приведены в приложении А к описанию типа.
Внешний вид счетчиков приведен на рисунках 1,2, 3 и 4.
WPD
WPDE

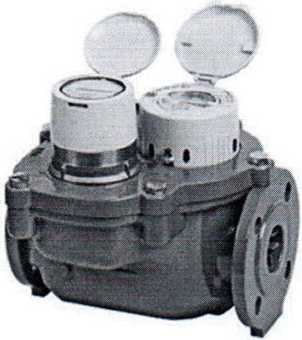

Рисунок 1. Внешний вид счетчиков WPD
WPH-N
WPH-I
Рисунок 2. Внешний вид счетчиков WPH

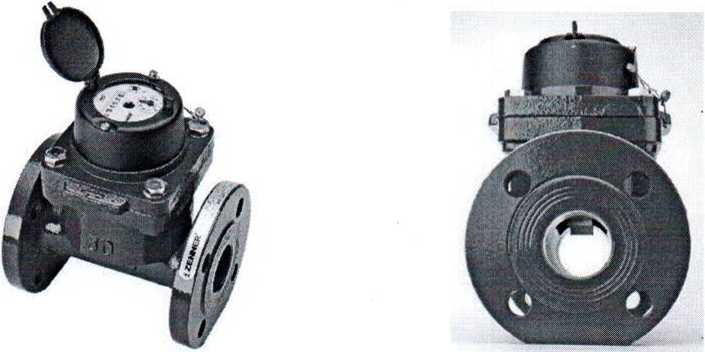

Рисунок 3. Внешний вид счетчиков WI
WPVR
WPVM

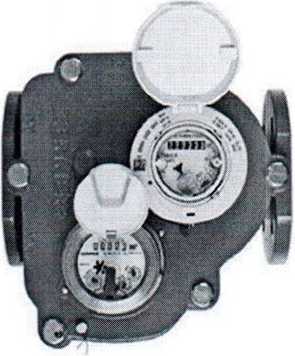

Рисунок 4. Внешний вид счетчиков WPVR и WPVM
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 - Технические характеристики счетчиков Wl, WPP, WPH
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр DN |
50 |
65 |
80 |
100 |
150 | |
|
Класс потери давления счетчики WPD счетчики WPH счетчики WI |
△рЮ △р10 △Р10 |
△Р16 △Р10 △Р10 |
△Р10 △Р25 △рЮ |
△Р16 АР25 △рЮ |
△рЮ АР25 АР10 | |
|
Максимальное допускаемое давление |
МАР 16 | |||||
|
Рабочий диапазон давления |
от 0,03 МПа до 16 МПа | |||||
|
Класс чувствительности к возмущениям потока счетчики WPD счетчики WPH, WI |
U0/D0 U3/D2 | |||||
|
Вес импульса, м3/имп |
0,01 /0,1 /1,0 |
0,1 /1,0/10,0 | ||||
|
Наименьшая цена деления, дм3 счетчики WI, WPH счетчики WPD |
2 0,5 |
2 0,5 |
2 0,5 |
2 0,5 |
20 5 | |
|
Диаметр фланца |
165 |
185 |
200 |
220 |
285 | |
|
Длина, мм (допуск- °-з), |
200 |
200 |
225 |
250 |
300 | |
|
Высота, мм, не более |
305 |
325 |
345 |
365 |
440 | |
|
Масса, кг |
10,5 |
11,8 |
13,4 |
16,9 |
31,5 | |
|
Температурный класс |
ТЗО / Т50 /1 |
Г90 | ||||
|
Рабочий диапазон температуры окружающей среды |
от 5 °C до 55 °C | |||||
|
Срок службы, не менее |
12 лет | |||||
Таблица 2 - Метрологические характеристики счетчиков WPP, Wl, WPH
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр DN |
50 |
65 |
80 |
100 |
150 | |
|
Максимальный расход Од, м3/ч |
31,25 |
50,00 |
78,75 |
125,00 |
200,00 |
312,50 |
|
Постоянный расход Оз, м3/ч |
25,00 |
40,00 |
63,00 |
100,00 |
160,00 |
250,00 |
|
Переходной расход Ог, м3/ч Оз/О1=25 Оз/О1=32,5 Оз/О1=40 Оз/О1=50 Оз/О1=63 Оз/О1=80 0з/01=100 Оз/О1=125 Оз/О1=160 0з/01=200 Оз/О1=250 Оз/О1=315 |
1,600 1,231 1,000 0,800 0,635 0,500 0,400 0,320 |
2,560 1,969 1,600 1,280 1,016 0,800 0,640 0,512 0,400 0,320 |
4,032 3,102 2,520 2,016 1,600 1,260 1,008 0,806 0,630 0,504 |
6,400 4,923 4,000 3,200 2,540 2,000 1,600 1,280 1,000 0,800 0,640 0,508 |
10,240 7,877 6,400 5,120 4,063 3,200 2,560 2,048 1,600 1,280 1,024 0,813 |
16,000 12,308 10,000 8,000 6,349 5,000 4,000 3,200 2,500 2,000 1,600 1,270 |
|
Минимальный расход Qi, м3/ч Оз/О1=25 Оз/О1=32,5 Оз/О1=40 Оз/О1=50 Оз/О1=63 Оз/О1=80 0з/01=100 Оз/О1=125 Оз/О1=160 0з/01=200 Оз/О1=250 Оз/О1=315 |
1,000 0,769 0,625 0,500 0,397 0,313 0,250 0,200 |
1,600 1,231 1,000 0,800 0,635 0,500 0,400 0,320 0,250 0,200 |
2,520 1,938 1,575 1,260 1,000 0,788 0,630 0,504 0,394 0,315 |
4,000 3,077 2,500 2,000 1,587 1,250 1,000 0,800 0,625 0,500 0,400 0,317 |
6,400 4,923 4,000 3,200 2,540 2,000 1,600 1,280 1,000 0,800 0,640 0,508 |
10,000 7,692 6,250 5,000 3,968 3,125 2,500 2,000 1,563 1,250 1,000 0,794 |
|
Доступные соотношения Q3/Q1 при горизонтальном рабочем положении счетчиков | ||||||
|
счетчики WI |
25/31,5/40 | |||||
|
счетчики WPH |
25 / 31,5 / 40 / 50 / 63 | |||||
|
счетчики WPD |
40 / 50 / 63 / 80/ 100/125 |
40 / 50 / 63 / 80/ 100/125/160/ 200 |
40 / 50 / 63 / 80/ 100/125/160/ 200/250/315 | |||
|
Доступные соотношения Q3/Q1 при вертикальном рабочем положении счетчиков | ||||||
|
счетчики WI |
25 | |||||
|
счетчики WPH |
25 / 32,5 | |||||
|
счетчики WPD |
40/50 |
40 / 50 / 63 / 80 |
40 / 50 / 63 / 80/ 100/125/160/200 | |||
|
Класс точности |
1 |
2 | ||||
|
Максимальная допускаемая погрешность, МРЕ |
±2 % при Q2 —Q4 и температуре ±3 % при Q2 2Q SQ4 и температуре до ±5 % при Qi < Q <Ог I |
° ° fez | ||||
Примечание - Для счетчиков WI при эксплуатации в системах с повышенным уровнем загрязнения воды максимальная допускаемая погрешность МРЕ составляет ±5 % при Q1 < Q <Q4
Таблица 3 -
характеристики счетчиков WPVR и WPVM
|
Наименование характеристики |
Значение | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальный диаметр DN |
50 |
50 |
65 |
80 |
100 |
|
Максимальный расход Ch, м3/ч |
31,25 |
50,00 |
50,00 |
78,75 |
125,00 |
|
Постоянный расход Оз, м3/ч |
25,00 |
40,00 |
40,00 |
63,00 |
100,00 |
|
Переходной расход Ог, м3/ч | |||||
|
Оз/О1=250 |
0,160 |
0,256 |
0,256 |
0,403 |
0,640 |
|
0з/01=400 |
0,100 |
0,160 |
0,160 |
0,252 |
0,400 |
|
0з/0-1=500 |
0,080 |
0,128 |
0,128 |
0,202 |
0,320 |
|
Оз/Q 1=630 |
0,063 |
0,102 |
0,102 |
0,160 |
0,254 |
|
Q3/Qi=800 |
0,050 |
0,080 |
0,080 |
0,126 |
0,200 |
|
Q3/Qi=1000 |
0,040 |
0,064 |
0,064 |
0,101 |
0,160 |
|
Q3/Qi=1250 |
0,032 |
0,051 |
0,051 |
0,081 |
0,128 |
|
Qs/Qi=1600 |
0,025 |
0,040 |
0,040 |
0,063 |
0,100 |
|
Q3/Qi=2000 |
- |
0,032 |
0,032 |
0,050 |
0,080 |
|
Q3/Qi=2500 |
- |
0,026 |
0,026 |
0,040 |
0,064 |
|
Q3/Qi=3150 |
- |
- |
- |
0,032 |
0,051 |
|
Q3/Qi=4000 |
- |
- |
- |
0,025 |
0,040 |
|
Q3/Qi=5000 |
- |
- |
- |
- |
0,032 |
|
Q3/Qi=6300 |
- |
- |
- |
- |
0,025 |
|
Минимальный расход Qi, м3/ч | |||||
|
Оз/Qi =250 |
0,100 |
0,160 |
0,160 |
0,252 |
0,400 |
|
Оз/Qi =400 |
0,063 |
0,100 |
0,100 |
0,158 |
0,250 |
|
Q3/Qi=500 |
0,050 |
0,080 |
0,080 |
0,126 |
0,200 |
|
Qs/Qi=630 |
0,040 |
0,063 |
0,063 |
0,100 |
0,159 |
|
Q3/Qi=800 |
0,031 |
0,050 |
0,050 |
0,079 |
0,125 |
|
Q3/Qi=1000 |
0,025 |
0,040 |
0,040 |
0,063 |
0,100 |
|
Q3/Qi=1250 |
0,020 |
0,032 |
0,032 |
0,050 |
0,080 |
|
Q3/Qi=1600 |
0,016 |
0,025 |
0,025 |
0,039 |
0,063 |
|
Q3/Qi=2000 |
- |
0,020 |
0,020 |
0,032 |
0,050 |
|
Q3/Qi=2500 |
- |
0,016 |
0,016 |
0,025 |
0,040 |
|
Q3/Qi=3150 |
- |
- |
- |
0,020 |
0,032 |
|
Q3/Qi=4000 |
- |
- |
- |
0,016 |
0,025 |
|
Q3/Qi=5000 |
- |
- |
- |
- |
0,020 |
|
Q3/Qi=6300 |
- |
- |
- |
- |
0,016 |
|
Доступные соотношения Q3/Q1 при горизонтальном рабочем положении счетчиков | |||||
|
счетчики WPVR |
1600 |
2500 |
2500 |
4000 |
6300 |
|
1250 |
2000 |
2000 |
3150 |
5000 | |
|
1000 |
1600 |
1600 |
2500 |
4000 | |
|
800 |
1250 |
1250 |
2000 |
3150 | |
|
630 |
1000 |
1000 |
1600 |
2500 | |
|
500 |
800 |
800 |
1250 ₽ |
2000 | |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
счетчики WPVM |
500 |
800 |
800 |
1250 |
2000 |
|
250 |
400 |
400 |
630 |
1000 | |
|
Доступные соотношения Q3/Q1 при вертикальном рабочем положении счетчиков | |||||
|
Номинальный диаметр DN |
50 |
50 |
65 |
80 |
100 |
|
счетчики WPVR |
1600 |
2500 |
2500 |
4000 |
6300 |
|
1250 |
2000 |
2000 |
3150 |
5000 | |
|
1000 |
1600 |
1600 |
2500 |
4000 | |
|
800 |
1250 |
1250 |
2000 |
3150 | |
|
630 |
1000 |
1000 |
1600 |
2500 | |
|
500 |
800 |
800 |
1250 |
2000 | |
|
счетчики WPVM |
250 |
400 |
400 |
630 |
1000 |
|
Расход закрытия клапана Qxi, м3/ч |
0,7-1,0 |
0,7-1,0 |
0,7-1,0 |
0,9-1,3 |
0,9-1,3 |
|
Расход открытия клапана 0x2, м3/ч |
1,3-1,6 |
1,3-1,6 |
1,3-1,6 |
1,5-1,7 |
1,5-1,7 |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | ||||
|
Максимальная допускаемая по- |
±2 % при Q2 <Q —Q4 и температуре до 30 °C | ||||
|
грешность, МРЕ |
±3 % при Q2 —Q4 и температуре до 90 °C | ||||
|
±5 % при Qi < Q <Ог | |||||
Таблица 4 - Технические характеристики счетчиков WPVR и WPVM
|
Наименование характеристики |
Значение | ||||
|
Номинальный диаметр DN |
50 |
50 |
65 |
80 |
100 |
|
Класс потери давления |
△Р40 |
△Р63 |
△Р63 |
△Р63 |
△Р63 |
|
Максимальное допускаемое давление |
МАР 16 | ||||
|
Рабочий диапазон давления |
от 0,03 МПа до 16 МПа | ||||
|
Класс чувствительности к возмущениям потока |
U0/D0 | ||||
|
Вес импульса, м3/имп |
0,01 /0,1 /1,0 | ||||
|
Диаметр фланца |
165 |
165 |
185 |
200 |
220 |
|
Длина, мм (допуск-°-з) |
270 |
270 |
300 |
300 |
350 |
|
Высота, мм, не более |
320 |
320 |
320 |
383 |
385 |
|
Масса, кг |
17,4 |
17,4 |
17,4 |
25,5 |
26 |
|
Температурный класс |
ТЗО / Т5С | ||||
|
Рабочий диапазон температуры окружающей среды |
от 5 °C до 55 °C | ||||
|
Срок службы, не менее |
12 лет | ||||
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.
Комплектность
Комплект поставки: счетчик паспорт упаковка
По отдельному заказу могут поставляться следующие вспомогательные устройства: фильтр осадочный муфтовый, датчик импульсов, EDC-модуль, PDC-модуль.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ZENNER International GmbH & Со.KG»
ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования».
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний».
СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».
МП.МН 897-2000 «Счетчики холодной воды сопряженные. Методика поверки».
Заключение
Счетчики холодной и горячей воды турбинные W соответствуют требованиям технической документации фирмы «ZENNER International GmbH & Со.KG», ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-4-2017.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
Смотрите также
