Преобразователи измерительные TEIP11
| Номер в ГРСИ РФ: | РБ 03 04 5743 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Преобразователи измерительные TEIP 11 предназначены для непрерывного преобразования тока в давление воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5743 20 |
| Наименование | Преобразователи измерительные TEIP11 |
| Год регистрации | 2020 |
| Номер сертификата | 13543 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH"
Адрес: Dransfelder Str, 2, 37079, Goettingen
Контакты: +49 (0) 551 905 534 /CCC-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1839-2008 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 5743 20 [2017-02-24]
rb-03-04-5743-20_2017-02-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5743 20 [2020-12-28]
rb-03-04-5743-20_2020-12-28.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные TEIP 11 предназначены для непрерывного преобразования тока в давление воздуха.
Область применения - для управления
(далее
преобразователи)
входного сигнала постоянного
пневматическими приводами,
регуляторами, клапанами в электропневматических системах контроля и управления технологическими процессами в различных отраслях промышленности.
Описание
Преобразователи выполнены либо в виде отдельного блока, имеющего выносной пластмассовый или металлический (из алюминия или нержавеющей стали) корпус, в котором размещены элементы электрической и пневматической схемы, либо в виде узла преобразователя для монтажа на DIN-рейку или специальных узлов для блочной установки.
Принцип действия преобразователей основан на изменении напряженности магнитного поля под воздействием меняющего токового сигнала, что приводит к изменению усилия на плече рычага. При неравенстве крутящих моментов рычаг вращается, изменяя зазор и таким образом, скоростной напор.
Преобразователи могут изготавливаться во взрывобезопасном и искробезопасном исполнении.
Преобразователи изготавливают следующих модификаций^_Е£Е1Р11,
TEIP1 1-PS.
Схема с указанием места нанесения знака поверки (кЛеймо-ттаклш приведена в приложении А к описанию типа. \\
\\ \Для документов/
_

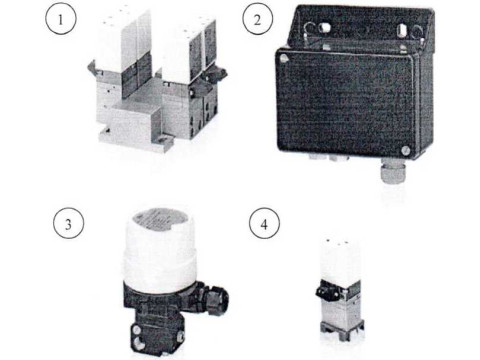

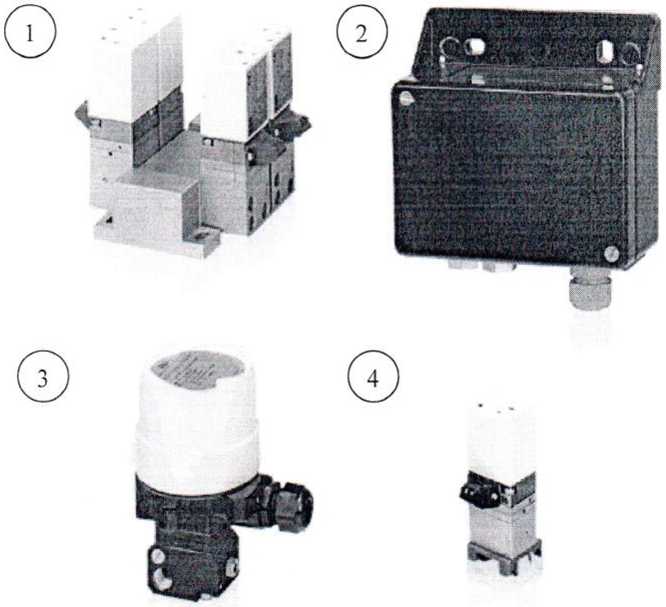

Внешний вид преобразователей (1 — диспетчерский корпус для блочной установки; 2 - выносной пластмассовый корпус; 3 - выносной металлический корпус; 4 - диспетчерский корпус на DIN-рейку) представлен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей TEIP11, TEIP11-PS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны входных сигналов постоянного тока, диапазон выходных сигналов, пределы допускаемой основной относительной погрешности, пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды, условия эксплуатации, степень защиты оболочки, масса представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазоны входного сигнала постоянного тока, мА |
от 0 до 20; от 4 до 20; от 0 до 10; от 10 до 20; от 4 до 12; от 12 до 20 |
|
2 Диапазон выходного сигнала, кПа |
от 20 до 100 |
|
3 Пределы допускаемой основной относительной погрешности преобразования, TEIP11-PS TEIP11 |
± 0,5 % ___________±1,0% |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
4 Условия эксплуатации: | |
|
- нормальные условия эксплуатации, °C |
(23±5) |
|
- входное давление подачи, кПа TEIP11 TEIP11-PS |
от 140 до 1000 (140 ± 10) |
|
- температуры воздуха окружающей среды, °C |
от минус 40 до плюс 85 * от минус 55 до плюс 85 |
|
5 Пределы допускаемой дополнительной погрешности преобразования при изменении температуры окружающей среды на каждые 10 °C, % |
± 1 (в диапазоне температур от минус 20 °C до плюс 85 °C) ± 2 (в диапазоне температур от минус 55 °C до минус 20 °C) |
|
6 Вариация показаний, не более, % |
0,3 |
|
7 Степень защиты оболочки по ГОСТ 14254 (МЭК 529) - корпус на DIN-рейку - корпус для блочной установки - выносной пластмассовый корпус - выносной металлический (сталь, алюминий) корпус |
IP20 IP20 IP54 IP65 |
|
8 Масса, не более, кг | |
|
- корпус на DIN-рейку (TEIP11, TEIP11-PS) |
0,25 |
|
- корпус для блочной установки (TEIP11-PS) |
0,30 |
|
- выносной алюминиевый корпус (1E1P11,'1E1P11-PS) |
0,62 |
|
- выносной пластмассовый корпус (TEIP11-PS) |
1,00 |
|
- выносной стальной корпус (TEIP11. TEIP11-PS) |
1,20 |
|
Примечание * - по отдельному заказу. | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки расходомеров определяется заказом и спецификации.
Стандартный комплект поставки включает:
- преобразователь измерительный TEIP 11
- комплект документации производителя
- методика поверки МРБ МП. 1839-2008
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «ABB Automation Products GmbH» (Германия); МРБ МП. 1839-2008 Методика поверки
Заключение
Преобразователи измерительные TEIP 11 соответствуют требованиям технической документации фирмы-изготовителя «ABB Automation Products GmbH» (Германия).
Межповерочный интервал - не более 48 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяца.
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.(0212) 42-68-04
Аттестат аккредитации № BY/112 1.0812 от 25.03.2008.
