Сумматоры электронные многофункциональные для учета электроэнергии СЭМ-3

Назначение

Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3 (в дальнейшем - сумматор) предназначен для коммерческого и технического учета электроэнергии и мощности непосредственно у потребителей, а также в составе автоматизированных систем централизованного учета и контроля энергоресурсов.

Описание

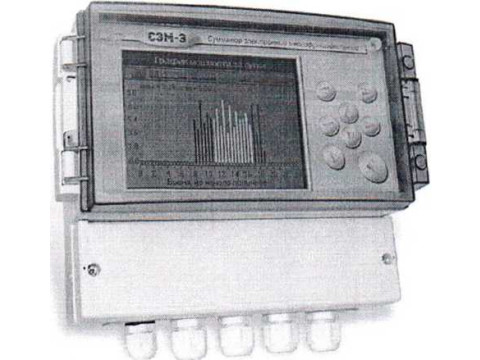

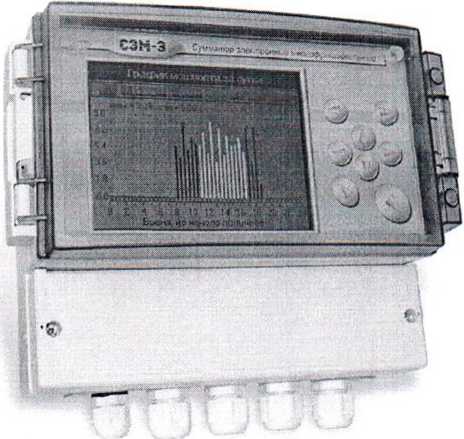

Фотография общего вида сумматора приведена ниже.

Сумматор представляет собой электронное устройство в герметичном пластмассовом корпусе с прозрачной крышкой. На передней панели сумматора размещен ЖКИ-индикатор и кнопки управления.

Сумматор может поставляться со встроенным GSM-модулем стандарта GSM 900/1800 и без его установки. Установка модуля производится по заказу потребителя.

Сумматор рассчитан на круглосуточную работу без технического обслуживания.

Сумматор имеет цифровой интерфейс RS485 для приема информации от других электронных устройств, оснащенных интерфейсом RS485, - электронных цифровых счетчиков и сумматоров электронных многофункциональных для учета электроэнергии СЭМ-2.01. Максимальное количество интерфейсных портов RS485 - 5.

Максимальное количество входных цифровых каналов - 512.

Сумматор обеспечивает алгебраическое сложение информации, полученной от различных каналов учета, образуя группы учета. Это позволяет производить расчет суммарной активной и реактивной электроэнергии, потребляемой предприятием в обоих направлениях. Набор каналов в группе - произвольный. Каналы в разных группах могут повторяться.

Максимальное количество групп учета - 64.

Сумматор имеет встроенный ETHERNET 10/100 BASE-Т для обмена информацией с персональным компьютером (ПК) по локальной сети.

Сумматор обеспечивает двунаправленный обмен информации с ПК по последовательному интерфейсу типа RS232. Опрос сумматора в составе АСКУЭ может производиться с помощью программы Energy^ Control Center, поставляемой по специальному заказу.

Сумматор обеспечивает вывод на индикацию любого параметра функционирования -показаний мощности и энергии, а также технологических параметров его программирования в соответствии с таблицей 1. Параметры энергии и мощности индицируются по суткам и месяцам, по группам и каналам учета в цифровом и графическом виде - целиком и раздельно по тарифным зонам суток.

Таблица 1

Исходное программирование сумматора осуществляется с помощью программы «Конфигуратор СЭМ-3».

Сумматор обеспечивает защиту от несанкционированного изменения параметров его программирования конструктивно - путем пломбирования крышки клеммного отсека и наличием переключателя «Режим работы», а также программно - путем доступа к изменению параметров программирования через ввод пароля.

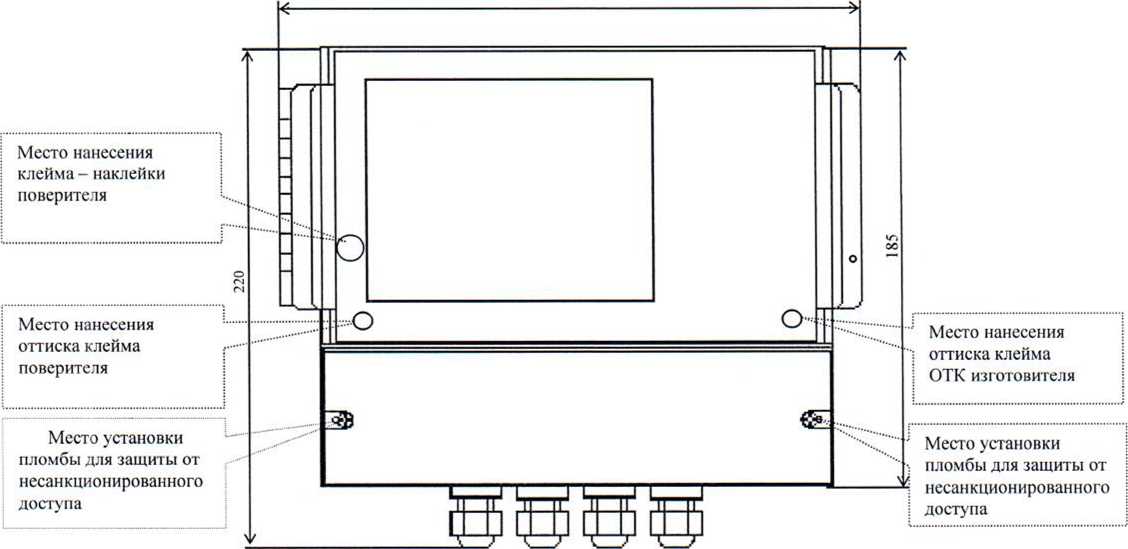

Схема пломбировки сумматора и места для нанесения оттисков клейм приведены на рисунке 1.

Рисунок 1 - Схема пломбировки сумматора от несанкционированного доступа и места для нанесения оттисков клейм

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики сумматора приведены в таблице 2.

Таблица 2

Метрологические характеристики

Пределы допускаемой относительной погрешности преобразования входных цифровых сигналов в именованные единицы при определении энергии и мощности за сутки и месяц по каналам и группам сумматора не более ±0.1 %.

Абсолютная погрешность текущего времени, вырабатываемого сумматором, ±1 с/сут.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на переднюю панель сумматора и титульный лист руководства по эксплуатации.

Комплектность

- сумматор электронный многофункциональный для учета электроэнергии СЭМ-3

ВРИБ.411129.002                                                                       - 1 шт;

- комплект ЗИП согласно ВРИБ.411129.002 ЗИ                                 - 1 шт;

- ведомость эксплуатационных документов ВРИБ.411129.002 ВЭ               - 1 шт;

- эксплуатационные документы согласно ВРИБ.411129.002 ВЭ

- методика поверки МРБ МП.2116-2010                                      - 1 шт*;

- упаковка согласно ВРИБ.4111915.002 СБ                                     -1 шт.

* При поставке в адрес одного потребителя двух и более сумматоров поставляется в

количестве 1 шт.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ТУ BY 390142973.002-2010 Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3. Технические условия.

МРБ МП.2116-2010      Сумматор электронный многофункциональный для учета

электроэнергии СЭМ-3. Методика поверки.

Заключение

Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3 соответствует требованиям ГОСТ 22261-94, технических условий ТУ BY 390142973.002-2010 и комплекта конструкторских документов ВРИБ.411129.002.

Испытания проводились в РУП «Витебский ЦСМС», г. Витебск,

210015, ул. Б.Хмельницкого, 20.

Тел/факс (212)42-63-12

E-mail: vitcsms@tut.by
