Анализаторы газовые промышленные модели "АнОкс" КС 50.260-000, "АнОд" КС 50.250-000

Назначение

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000. «АнОд» КС 50.250-000 предназначены для измерения объемной доли кислорода (модели «АнОкс» КС 50.260-000) или массовой концентрации меркаптанов по этилмеркаптану (модели «АнОд» КС 50.250-000) в газовых средах, в том числе природном газе, и передачи данных внешним устройствам.

Описание

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (далее - анализаторы) являются стационарными приборами непрерывного («АнОкс» КС 50.260-000) или циклического («АнОд» КС 50.250-000) действия.

Принцип действия - электрохимический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы газовые промышленные модели «АнОкс» выпускаются в двух исполнениях: «АнОкс» КС 50.260-000, «АнОкс» трансмиттер КС 50.260-000-01. Анализаторы газовые промышленные модели «АнОд» выпускаются в двух исполнениях: «АнОд» КС 50.250-000, «АнОд» трансмиттер КС 50.250-000-01. Исполнения отличаются внешним видом, массой и габар итн ым и размерами.

Анализаторы выполнены одноблочными в металлическом корпусе. На нижней стороне корпуса анализатора расположены штуцеры для подключения газовых линий, на боковой стороне - кабельные вводы.

Анализаторы исполнений «АнОкс» КС 50.260-000 и «АнОд» КС 50.250-000 выпускаются в корпусах 2-исполнений, отличающихся только габаритными размерами и массой.

Внутри корпуса «АнОкс» КС 50.260-000 расположены:

- блок питания

- блок управления;

- плата управления термостатом

- плата электрохимического датчика (ЭХД);

- электромагнитные клапана

- датчик расхода

Анализатор модели «АнОд» выполнен одноканальным, модели «АнОкс» - одно- или двухканальным (переключение газовых линий на входе в измерительную ячейку).

Внутри корпуса «АнОд» КС 50.250-000 расположены:

- фильтр механических примесей 2мкм;

- фильтр-поглотитель серосодержащих соединений;

- регулятор давления анализируемого газа

- электроуправлясмые клапаны и насос;

- датчики давления, расхода и влажности;

- электрохимический датчик (ЭХД) .меркаптанов;

- термостат с источником микропотока этилмеркаптана для корректировки.роказаний анализатора в процессе эксплуатации;

- система для поддержания требуемого уровня влажности и кислорода в

Для расширения температурного диапазона анализаторы модели «АнОд» КС 50.250-000 могут комплектоваться огнепреградителем обогреваемым КС 50.912-300.

Внутри корпуса «АнОкс» трансмиттер КС 50.260-000-01 расположены:

- платы управления и питания;

- измерительная плата и плата ЭХД;

- интерфейсная плата;

- датчик кислорода;

Внутри корпуса «АнОд» трансмиттер КС 50.250-000-01 расположены:

- электроуправляемые клапаны и насос;

- электрохимический датчик (ЭХД) меркаптанов;

- платы управления и питания;

- измерительная и интерфейсные платы

Снаружи расположены фильтры и увлажнитель.

Анализаторы имеет выходные сигналы:

- показания встроенного дисплея;

- унифицированный аналоговый токовый сигнал (4-20) мА;

- цифровой выход, интерфейс RS 232/485;

- Ethernet (кроме исполнения «трансмиттер»);

- два релейных выхода (только для исполнения «трансмиттер»).

Анализаторы обеспечивают выполнение следующих функций:

- непрерывное (для модели «АнОкс» КС 50.260-000. «АнОкс» трансмиттер КС 50.260-000-01) или периодическое (для модели «АнОд» КС 50.250-000. «АнОд» трансмиттер КС 50.250-000-01) измерение содержания определяемого компонента:

- формирование выходного цифрового и аналогового сигнала;,

- самодиагностику аппарат ной и программной части анализаторов и сигнализации об отказах.

Степень защиты от воздействия окружающей среды по ГОСТ 14254-96:

- «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000                               IP66

- «АнОкс» трансмиттер КС 50.260-000-01, «АнОд» трансмиттер КС 50.250-000-01 IP65

Общий вид анализаторов и схема пломбирования от несанкционированного доступа приведен на рисунках 1 - 4.

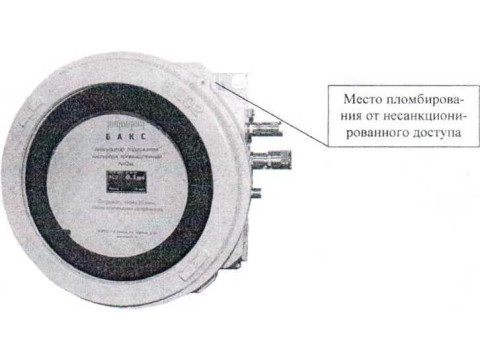

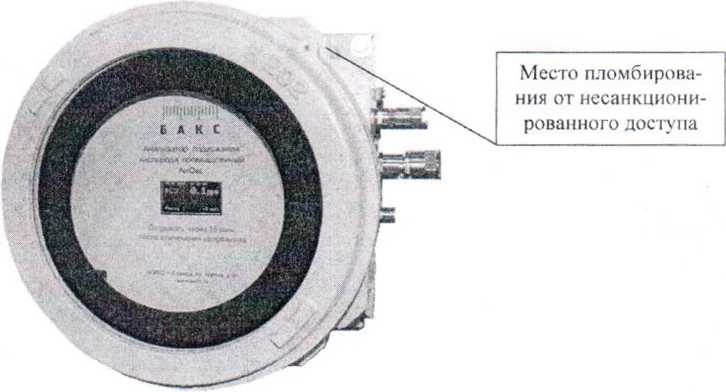

Рисунок 1 -■ Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000. «АнОд» КС 50.250-000 (исполнение 1). общий вид

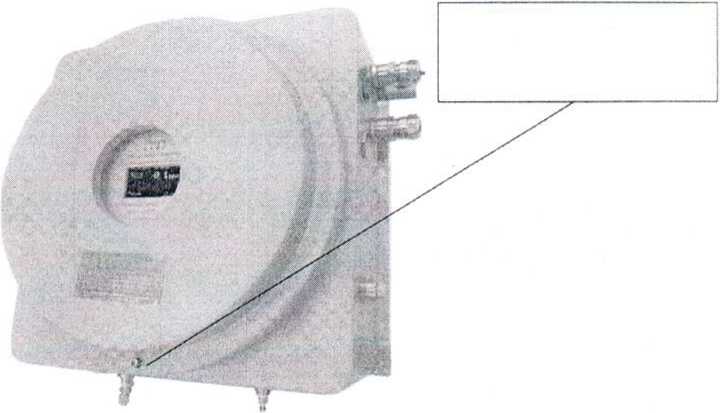

Рисунок 2 - Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000. «АнОд» КС 50.250-000 (исполнение 2), общий вид

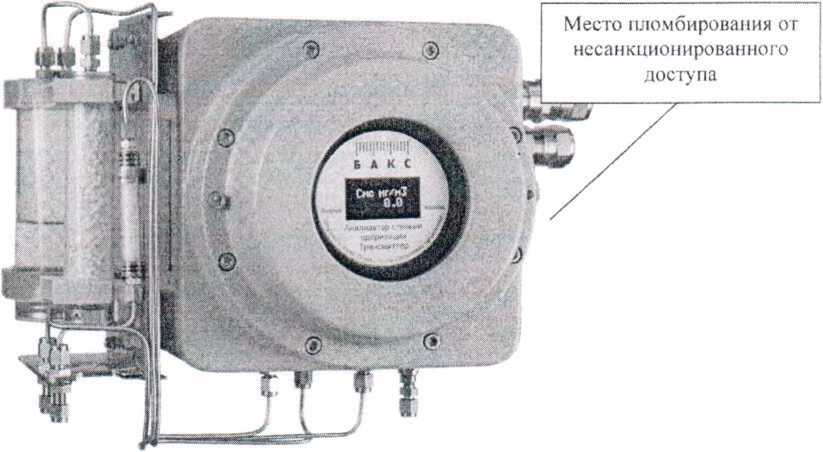

Рисунок 3 - Анализаторы газовые промышленные модели «АнОд» трансмиттер КС 50.250-000-01, общий вид

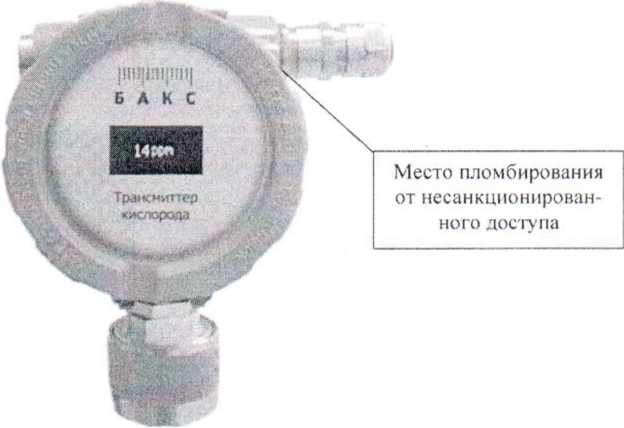

Рисунок 4 - Анализаторы газовые промышленные модели «АнОкс» трансмиттер КС 50.260-000-01. общий вид

Программное обеспечение

Анализаторы газовые промышленные модели «АнОкс». «АнОкс» трансмиттер. «АнОд», «АнОд» трансмиттер имеют следующие виды программного обеспечения (ПО):

- встроенное;

- автономное (кроме исполнения «трансмиттер»).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов и обеспечивает следующие основные функции:

- обработку измерительной информации от ЭХД.

- формирование выходных сигналов (цифрового, аналогового),

- диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО.

- фиксация вмешательств в работу прибора (изменение режима работы, синхронизация времени, задание новых значений уставок и поверочных параметров) в архиве событий (только для моделей «АнОкс» и «АнОд»).

Встроенное ПО анализатора реализует следующие алгоритмы:

1) Работа в «ручном» режиме (команды оператора выполняются после получения соответствующих прав доступа):

- управление работой анализатора;

- идентификация встроенного ПО и его расчетного модуля;

- задание паспорта поверочной смеси (паспорта источника микропотока);

- задание уставок контролируемых параметров;

- настройка параметров токового выхода 4-20 мА;

- настройка параметров коммуникационных портов;

- управление правами пользователей;

2) Работа в автоматическом режиме. Проводится поочередный анализ газа, подаваемого с разных входов и г-радуировка по заданному графику. Проводится проверка приемлемости градуировки. Данные анализов и калибровок хранятся в архиве размером 30 суток. Вычисляется среднесуточное значение концентрации. Предусмотрена выдача сообщений об авариях.

Анализаторы в исполнении «трансмиттер» нс имеют архива анализа и калибровок, не вычисляют среднесуточных значений. Автоматическая калибровка с проверкой приемлемости возможна только для модели «АнОд» трансмиттер КС 50.250-000-01.

Автономное ПО - программа «Х-метр» предназначена для настройки и контроля работы анализатора. С её помощью доступны следующие действия без ограничений:

- мониторинг работы анализатора;

- идентификация встроенного 110 и его расчетного модуля:

- просмотр результатов последних анализов:

просмотр результатов архивных анализов:

просмотр событий журнала вмешательств;

просмотр событий журнала аварий.

Дополнительные действия после получения соответствующих прав доступа:

- управление работой анализатора:

- задание паспорта поверочной смеси (паспорта источника микропотока);

- задание уставок кон тролируемых параметров;

- настройка параметров токового выхода 4-20мА;

- настройка параметров коммуникационных портов;

- управление правами пользователей;

- синхронизация времени по времени компьютера;

- проведение обновления встроенного программного обеспечения анализатора.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты -- «средний» по Р 50.2.077-2014.

Таблица 1

Примечания

1) *- CRC-16 на полиноме Х16+Х15+Х2+1 с начальным значением OFFFFH;

2) Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла прошивки, указанного в таблице.

Технические характеристики

Основные метрологические характеристики анализаторов приведены в таблицах 2 и .3.

Таблица 2 - Основные метрологические характеристики анализаторов модели «АнОд»

Примечания:

1) * - диапазон показаний массовой концентрации меркаптановой серы от 0 до 50 мг/м3;

2) ** - определяются при заказе анализатора и указываются производителем на табличке

на корпусе анализатора;

3) ***- к верхнему пределу ди ап азол а измерений.

Таблица 3 - Основные метрологические характеристики анализаторов модели «АнОкс»

Примечания

1)- * - диапазон измерений определяется при заказе анализатора, устанавливается
