Приборы виброизмерительные "САПФИР-3"
| Номер в ГРСИ РФ: | РБ 03 06 6592 20 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО "ДИАМЕХ 2000", г. Москва |
Приборы виброизмерительные «САПФИР-3» (далее приборы) предназначены для измерений амплитуды виброперемещения и частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6592 20 |
| Наименование | Приборы виброизмерительные "САПФИР-3" |
| Год регистрации | 2020 |
| Номер сертификата | 13891 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2024-12-06 |
| Получатель сертификата | ООО "ДИАМЕХ 2000", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ДИАМЕХ 2000"
Адрес: 115432, г. Москва, 2-й Кожуховский пр., д. 29, корп. 2, стр.16
Контакты: (495)223-04-20/(495)223-04-90/ E-mail: diamech@diamech.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Повверку проводить по приложению Б СПФ3.000.000 РЭ (2014 г.) |
| Признание поверки | Первичная при выпуске из производства: - ВНИИМС (аттестат аккредитации - № RA.RU.311493, шифр поверительного клейма - М) (НТК № 05-18); - ООО "ДИАМЕХ 2000", г. Москва, РФ (аттестат аккредитации - RA.RU.312595, шифр поверительного клейма- ВЫЖ) (НТК № 12-20). |
Поверители
Скачать
|
Описание типа РБ 03 06 6592 20 [2021-02-03]
rb-03-06-6592-20_2021-02-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 6592 20 [2018-08-15]
rb-03-06-6592-20_2018-08-15.pdf
|
Скачать |
Описание типа
Назначение
Приборы виброизмерительные «САПФИР-3» (далее приборы) предназначены для измерений амплитуды виброперемещения и частоты вращения.
Описание
Прибор представляет собой двухканальное виброизмерительное устройство, состоящее из первичных преобразователей, блока обработки сигналов БОС 1, системного блока БС1 и блока отображения информации БОИ.
Принцип действия прибора основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
В качестве первичных преобразователей в канале измерений виброперемещения используются акселерометры ATI 105 и в канале измерений частоты вращения используются преобразователи числа оборотов лазерные КР020л.
Акселерометры ATI 105 представляют собой преобразователи емкостного типа, принцип действия которых основан на использовании зависимости электрической емкости чувствительного элемента от перемещения инерционной массы.
Принцип действия преобразователя числа оборотов ротора КР020л основан на фиксации сигнала лазерного излучателя, отраженного от установленной на роторе светоотражающей метки, и формировании последовательности прямоугольных импульсов, частота следования которых равна частоте вращения ротора.
Выходной сигнал первичных преобразователей подается в блок обработки сигналов БОС1, который снабжен усилителем, интегратором и фильтром нижних частот.
В системном блоке БС1 осуществляется аналого-цифровое преобразование, а также преобразование Фурье и вычислительные операции.
Блок отображения информации БОИ снабжен жидкокристаллическим дисплеем.

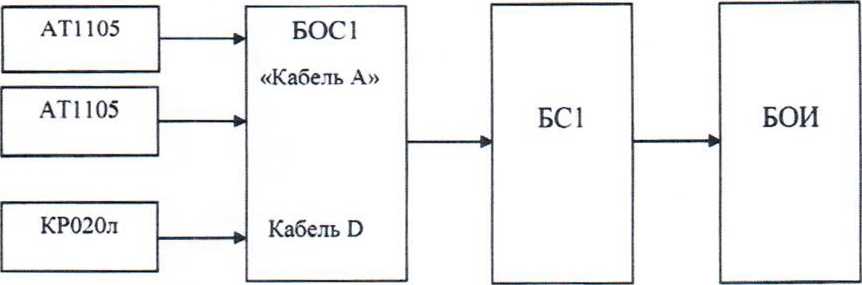

Структурная схема прибора виброизмерительного «САПФИР-3» приведена на рисунке 1.

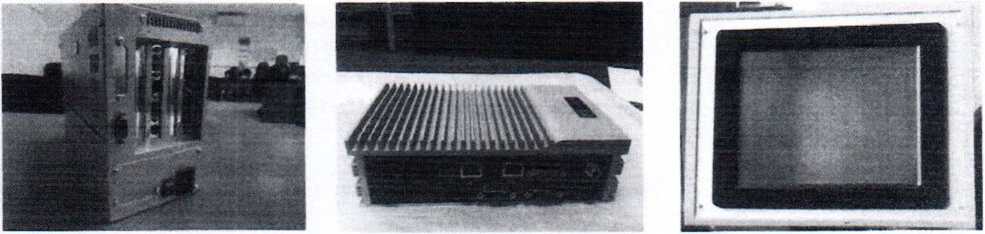

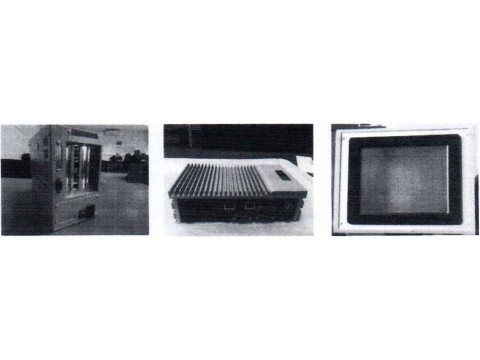

Внешний вид акселерометра ATI 105 и преобразователя числа оборотов ротора КР020л приведен на рисунке 2. Внешний вид блока обработки сигналов БОС1. системного блока БС1 и блока отображения информации БОИ приведен на рисунке 3.
Рисунок 1 Структурная схема прибора виброизмерительного «САПФИР-3»
ATI 105
Рисунок 2. Внешний вид акселерометра ATI 105 и преобразователя числа оборотов ротора КР020л
КР020л
БОС1
Рисунок 3. Внешний вид блока обработки сигналов БОС1. системного блока БС1 и блока отображения информации БОИ
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sapphire3.exe update_bos3_ver_l .27.svl |
|
Номер версии (идентификационный номер) ПО |
1.01 1.27 |
|
Цифровой идентификатор ПО |
SR24H5134 G85Z6285 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений амплитуды виброперемещения, мкм |
от 0,1 до 100 |
|
Диапазон рабочих частот, Гц |
от 5 до 60 |
|
Диапазон измерений частоты вращения, об/мин |
от 300 до 3600 |
|
Пределы допускаемой основной относительной погрешности прибора при измерении амплитуды виброперемещения на базовой частоте 40 Гц, % |
± 12 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 40, %, не более |
± 12 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин |
± (1+0,0025'п), где п - число оборотов ротора |
|
Пределы допускаемой относительной погрешности измерений амплитуды виброперемещений в рабочем диапазоне температур на базовой частоте 40 Гц % |
± 15 |
|
Напряжение питания переменного тока (50 Гц), В |
от 187 до 242 |
|
Нормальные условия: диапазон температур, °C |
25±5 |
|
Рабочие условия эксплуатации: диапазон температур, °C: для акселерометров ATI 105 для блоков БОС1, БС1, БОИ для КР020л |
от минус 50 до 60 от 10 до 40 от Одо 50 /WffiW |
|
Масса, кг. не более: акселерометр ATI 105 блок обработки сигналов БОС 1 блок системный БС 1 блок отображения информации БОИ (19") преобразователь числа оборотов лазерный КР020л |
0.015 3,0 3.8 8,5 0,135 |
|
Габаритные размеры (длина * ширина х высота), мм, не более: акселерометр ATI 105 блок обработки сигналов БОС 1 блок системный БС 1 блок отображения информации БОИ (19") преобразователь числа оборотов лазерный КР020л |
28 х 28 х 15 240 х 120 х 200 340 х 277 х 74 456 х 371 х 79 115 х 77 х 23 |
Знак утверждения типа
Знак утверждения типа наносится на корпус блока обработки сигналов БОС1 методом наклейки или гравировки и на титульный лист руководства по эксплуатации.
Комплектность
Прибор виброизмерительный «САПФИР-3» в составе:
• блок обработки сигналов БОС1 1 шт.;
- блок системный БС1 1 шт.;
- блок отображения информации БОИ * 1 шт.
- акселерометр ATI 105 2 шт.
- преобразователь числа оборотов лазерный КР020л 1 шт.
Дополнительные принадлежности 1 компл.
Руководство по эксплуатации с методикой поверки СПФЗ.000.000 РЭ
* По согласованию с пользователем допускается объединение БС 1 и БОИ в одном корпусе. БОИ может иметь диагональ от 12" до 19".
Поверка
осуществляется в соответствии с Приложением Б «Методика поверки» руководства по эксплуатации «Прибор виброизмерительный «САПФИР-3» СПФЗ.000.000 РЭ, утвержденным ФГУП «ВНИИМС» 25.11.2014 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда по ГОСТ Р 8.800-2012, генератор сигналов сложной формы Agilent 33521А (Государственный реестр СИ № 52150-12); установка тахометрическая УТ05-60 (Государственный реестр СИ № 6840-78).
