Имитаторы движущегося транспортного средства "Стрелка-И"

Назначение

Имитаторы движущегося транспортного средства «Стрелка-И» (далее - имитаторы) предназначены для поверки комплексов контроля дорожного движения, имеющих в своем составе радиолокационные измерители скорости движения транспортных средств (ТС) с несущей частотой передатчика 24,15 ГГц, в том числе без снятия их с места установки.

Описание

Имитатор излучает сигналы, аналогичные отраженным сигналам от движущихся транспортных средств, излученным радиолокационными измерителями скорости движения ТС с несущей частотой передатчика 24,15 ГГц и имеющими доплеровские сдвиги по частоте, соответствующие проверяемым скоростям.

Имитатор состоит из следующих составных частей:

• имитатор;

• опорно-поворотное устройство;

• программное обеспечение оператора;

• комплект соединительных кабелей.

Имитатор формирует разности частот (частоты Доплера), имитирующие скорости движущихся ТС. Формула пересчета формируемых частот (Гдопл) в скорость движения транспортных средств (V):

¥=|0,02236*Гдопл.|,

г де V - имитируемая скорость движущегося ТС, км/ч;

Гдопл. - формируемая разность часты (частоты Доплера), Гц.

Электропитание имитатора осуществляется от аккумулятора автомобиля или дополнительной аккумуляторной батареи.

Опорно-поворотное устройство обеспечивает поворот имитатора по азимуту и углу места для наведения антенны имитатора на антенну поверяемого комплекса. Прицельная планка обеспечивает наведение антенны имитатора па антенну поверяемого комплекса

Программное обеспечение оператора установленное па ноутбук обеспечивает управление имитатором, передачу на него данных, необходимых для формирования сигналов, получение от поверяемого комплекса результатов поверки, их обработку, вычисление погрешности измерений поверяемого комплекса, диалоговый режим работы, формирование необходимых команд для управления имитатором и обработку полученных от поверяемого комплекса результатов поверки.

Внешний вид имитатора движущегося транспортного средства «Стрелка-И» и место пломбировки показаны на рисунках 1,2.

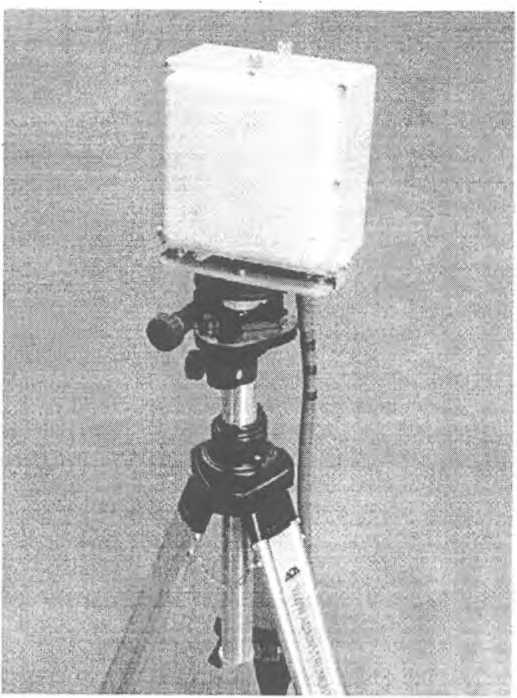

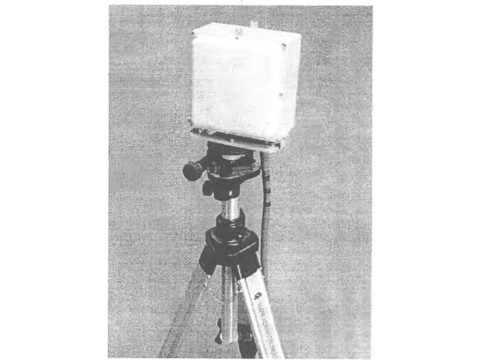

Рисунок 1. Внешний вид имитатора

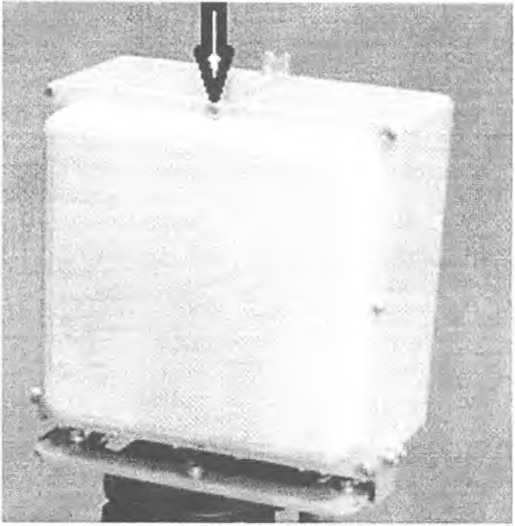

Рисунок 2. Место пломбировки имитатора

Про» раммное обеспечение

Идентификационные данные программного обеспечения:

Программное обеспечение имитатора устанавливается на плату БЦОС (Блока Цифровой Обрабо тки Сигналов) и состоит из ПО DSP и ПО FPGA. Оба 110 обеспечивают формирование тестовых сигналов для поверки как комплексов, так и самого имитатора, поэтому являются метрологически значимым ПО. Установка данного ПО производится в процессе производства имитатора через технологический разъем платы БЦОС. Защита имитатора от несанкционированного изменения ПО обеспечивается опломбированием корпуса имитатора, которое препятствует доступ к плате. ПО DSP и. ПО FPGA

Зашита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристикиI                   Наименование параметра

Несущая частота передатчика. ГГц

Предел допускаемой относительной погрешности несущей частоты

) Формируемые разности частот (частоты Доплера), Гн (имитируемые j скорости движения приближающихся и удаляющихся транспортных средств соответствующие формируемым частотам, км/час) Положительные значения частоты соответствуют скоростям движения приближающихся транспортных средств, отрицательные значения частоты соответствуют скоростям движения удаляющихся транспортных средств

Значение

24.159 .....

~610(Дб5)-

1831 (40,94);

3052 (68,24);

4272 (95,53);

5493 (122,83);

6714 (150,12);

7935 (177,42);

9155 (204,71);

10986 (245,66);

13428 (300,25);

16480(368,49):

-610(13,65);

-1831 (40,94);

-3052 (68,24);

-4272 (95.53);

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом типографской печати и корпус имитатора методом наклеивания этикетки.

Комплектность

Поверка

Поверка имитаторов движущегося транспортного средства «Стрелка-И» осуществляется в соответствии с документом СТ АШ.411734.002 МП «Имитатор движущегося транспортного средства «Стрелка-И. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 02 августа 2013 г.

Основные средства поверки:

• анализатор спектра N9030A- 526 (диапазон частот от 3 Гц до 26,5 ГГц, ПГ ±1,55*10'7).

• стандарт частоты рубидиевый GPS-12RR (ПГ ±5* 10’10)

Вспомогательное средство поверки:

• антенна (диапазон частот от 17,44 до 26,5 ГГц)

Сведения о методах измерений

Содержатся в документе СТ АШ.411734.002 РЭ «Имитатор движущегося транспортного средства «Стрелка-И». Руководство по эксплуатации.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ТУ 4278-002-92596911-2012. Имитатор движущегося транспортного средства «Стрелка-Ил. Технические условия.

Рекомендации к применению

Выполнение работ и оказание услуг но обеспечению единства измерений.
