Имитаторы трехфазных токов "ИТТ-2"
| Номер в ГРСИ РФ: | РБ 03 13 6012 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО ПВФ "Вибро-Центр", г. Пермь |
|
Описание типа РБ 03 13 6012 16 [2016-11-18]
rb-03-13-6012-16_2016-11-18.pdf
|
Скачать |
Имитаторы трехфазных токов «ИТТ-2» предназначены для воспроизведения сигналов, пропорциональных токам утечки вводов трансформаторов в трехфазных электрических сетях с номинальной частотой 50/60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6012 16 |
| Наименование | Имитаторы трехфазных токов "ИТТ-2" |
| Год регистрации | 2016 |
| Номер сертификата | 10424 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2019-03-14 |
| Получатель сертификата | ООО ПВФ "Вибро-Центр", г. Пермь, Россия (RU) |
Производитель / Заявитель
ООО ПВФ "Вибро-Центр"
Адрес: 614600, г. Пермь, ул. Кирова, 70, офис 410
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу МП 55-262-2008. |
| Признание поверки | Первичная при выпуске из производства: Пермский ЦСМ (аттестат аккредитации - № RA.RU. 311363, шифр поверительного клейма - ВН)(НТК №05-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 6012 16 [2016-11-18]
rb-03-13-6012-16_2016-11-18.pdf
|
Скачать |
Описание типа
Назначение
Имитаторы трехфазных токов «ИТТ-2» предназначены для воспроизведения сигналов, пропорциональных токам утечки вводов трансформаторов в трехфазных электрических сетях с номинальной частотой 50/60 Гц.
Описание
Принцип действия имитатора трехфазных токов «ИТТ-2» (далее по тексту -«имитатор») состоит в формировании на выходных зажимах электрических сигналов тока, напряжения и сопротивления. Параметры сигналов задают в цифровом виде набором с клавиатуры имитатора или с помощью персонального компьютера, соединенного с имитатором по интерфейсу RS232. Цифровые коды преобразуют в аналоговую форму блоком формирования с помощью программы, поставляемой в комплекте с имитатором.
Имитатор обеспечивает воспроизведение электрических сигналов переменного тока, характерных для токов проводимости изоляции вводов трансформаторов, а также других сигналов, эквивалентных сигналам датчиков температуры объекта, влажности окружающего воздуха, тока нагрузки контролируемого трансформатора.
Имитатор обеспечивает формирование:
- двух трехфазных наборов переменного тока проводимости; общее количество сигналов - шесть;
- сигналов, эквивалентных электрическому сопротивлению терморезисторов RTD Платина 100 при заданных температурах; количество сигналов - три;
сигналов переменного напряжения, пропорционального току нагрузки трансформатора; количество сигналов - три.
сигналов влажности окружающего воздуха с датчика, напряжение которого определяется формулой:
V = 0,8380+ 0,031575 х Н,
где V - воспроизводимый эквивалент напряжения датчика влажности, В;
Н - заданная влажность воздуха, %;
- сигналов имитации частичных разрядов.
Имитаторы предназначены для градуировки, калибровки и поверки при выпуске из производства и в эксплуатации средств измерений, применяемых для контроля изоляции вводов трансформаторов и другого оборудования энергообъектов.

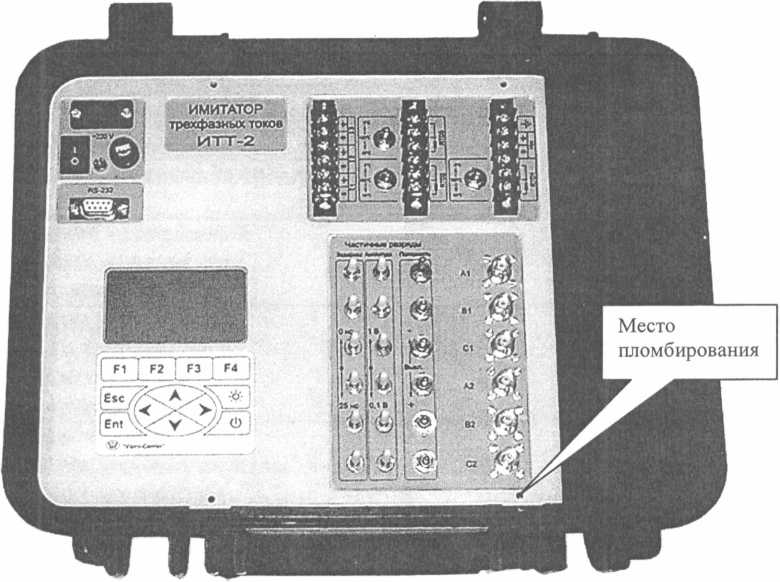

Рисунок 1 - Внешний вид имитаторов трехфазных токов «ИТТ-2»
Программное обеспечение
Встроенное программное обеспечение (ПО) (itt.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования имитатора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики имитаторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) имитаторов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО «RStend» устанавливается на персональный компьютер, предусматривает экранную форму отображения информации и предназначено для сбора информации с имитатора, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
itt.sim |
1.02 |
0A0243FF |
CRC-32 |
|
«RStend» (Внешнее) |
RStend.exe |
2.0 |
9569A93F |
CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А».
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Диапазон воспроизведения тока проводимости изоляции, мА |
от 0 до 100 |
|
Пределы допускаемой приведенной погрешности воспроизведения тока проводимости изоляции, % |
±2,0 |
|
Диапазон воспроизведения сигнала, пропорционального току нагрузки: - электрической величины, В; - физического эквивалента, А |
от 0 до 0,5 от 0 до 5 |
|
Пределы допускаемой приведенной погрешности воспроизведения сигнала, пропорционального току нагрузки, % |
±2,0 |
|
Диапазон воспроизведения эквивалента сигналов датчика влажности: - электрической величины, В; - физического эквивалента, % |
от 0,8380 до 3,04825 от 0 до 70 |
|
Пределы допускаемой приведенной погрешности воспроизведения физического эквивалента сигналов датчика влажности, % |
± 2,0 |
|
Угол сдвига фаз, ° |
120 |
|
Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, 0 |
±5,0 |
|
Эквивалент сигналов термопреобразователей сопротивления (Pt 100): - электрической величины, Ом; - физического эквивалента, °C |
100; 115,5; 138,5 0; 40; 100 |
|
Пределы допускаемой приведенной погрешности воспроизведения эквивалента сигналов термопреобразователей сопротивления (Pt 100), % |
±2,0 |
|
Амплитуда напряжения повторяющихся частичных разрядов, В |
0,1; 1,0 |
|
Время задержки сигналов частичных разрядов, нс |
0; 25 |
|
Пределы допускаемой относительной погрешности воспроизведения амплитуды напряжения повторяющихся частичных разрядов,% |
± 10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения времени задержки сигналов частичных разрядов, нс |
±5 |
|
Габаритные размеры, мм |
(360±5)*(310±5)х(200±5) |
|
Масса, кг |
8±2 |
|
Электропитание |
сеть переменного тока напряжением 220±22 В, частотой 50±1 Гц |
|
Ток, потребляемый от сети электропитания при номинальном значении напряжения, А, не более |
0,5 |
|
Средняя наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия применения: - температура окружающего воздуха при воспроизведении угла сдвига фаз и сигналов имитации ЧР, °C; - температура окружающего воздуха при воспроизведении остальных сигналов, °C; - относительная влажность воздуха, %, не более; - атмосферное давление, кПа |
от плюс 15 до плюс 25 от плюс 5 до плюс 40 90 при 25 °C; 70 при 30 °C и выше от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель имитатора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Комплектность
В комплект имитатора входят составные части, принадлежности и документация, приведенные в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Количество, шт. |
|
Имитатор «ИТТ-2» (в чемодане-контейнере) |
1 |
|
Кабель сетевой, 220 В |
1 |
|
Кабели для подключения измерительных каналов |
13 |
|
Диск с ПО «RStend» |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1 |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется по документу МП 55-262-2008 «ГСП. Имитатор трехфазных токов «ИТТ-2».
Методика поверки», утвержденному ФГУП «УНИИМ» 30 сентября 2008 г.
Основные средства поверки: вольтметр универсальный цифровой GDM-8246 (г.р. № 34295-07); осциллограф цифровой TDS 3032 (г.р. № 19295-00).
Сведения о методах измерений
приведены в руководстве по эксплуатации 4225-033-12025123-2006 РЭ.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3 ТУ 4225-033-.12025123-2006 «Имитаторы трехфазных токов «ИТТ-2». Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
