Установки имитационные параметров виброперемещения ИТ26
| Номер в ГРСИ РФ: | РБ 03 06 5947 20 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО "НПП ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ" (ИТ), г. Саров, Нижегородская обл. |
Установки имитационные параметров виброперемещения ИТ26 (далее установки) предназначены для измерения амплитудно-частотных характеристик (АЧХ) токовихревых преобразователей виброперемещения и определения погрешности измерения частоты следования меток тахометрическим преобразователем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5947 20 |
| Наименование | Установки имитационные параметров виброперемещения ИТ26 |
| Год регистрации | 2020 |
| Номер сертификата | 13786 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2024-10-28 |
| Получатель сертификата | ООО "НПП ИТ", г. Саров Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП ИТ"
Адрес: 607188, г. Сараво, Нижегородская обл., ул.Димитрова, д.12.
Контакты: тел. (83130) 7-86-26, 7-85-51, факс (83130) 7-87-08, it@unim.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ИТ26РЭ (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: ФГУП "РФЯЦ-ВНИИЭФ", г. Саров Нижегородской обл., РФ (номер реестра - №0164, шифр поверительного клейма - АЗД)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 06 5947 20 [2016-07-01]
rb-03-06-5947-20_2016-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 5947 20 [2021-01-22]
rb-03-06-5947-20_2021-01-22.pdf
|
Скачать |
Описание типа
Назначение
Установки имитационные параметров виброперемещения ИТ26 (далее установки) предназначены для измерения амплитудно-частотных характеристик (АЧХ) токовихревых преобразователей виброперемещения и определения погрешности измерения частоты следования меток тахометрическим преобразователем.
Описание
Установки представляют собой устройство, преобразующее амплитуду колебаний задающего генератора в изменение нагрузочного сопротивления катушки имитационной. Изменения нагрузочного сопротивления катушки имитационной определяют величину изменения магнитного поля, генерируемого датчиком. Изменения магнитного поля воспринимаются проверяемым датчиком как виброперемещения реального физического объекта. Частота и амплитуда виброперемещения измеряются стандартными средствами измерений.
Принцип действия установок основан на изменении магнитного поля, генерируемого проверяемым датчиком с заданными амплитудой и частотой.
Конструктивно установки выполнены в виде двух приборов: блока электроники (БЭ) и катушки имитационной, соединенных между собой кабелем. Питание установки осуществляется от сеги переменного тока напряжением от 150 до 240 В. Конструкция катушки имитационной позволяет легко накручиват ь её на проверяемый дат чик.

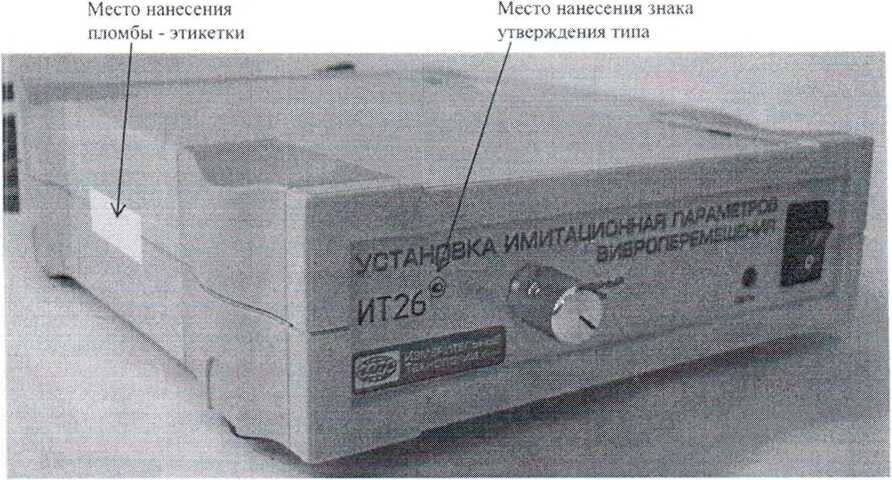

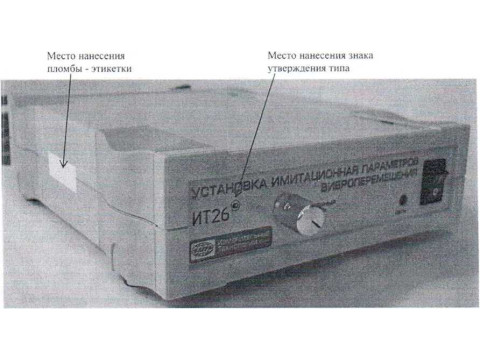

Внешний вид установки ИТ26 показан на рисунке 1.
Рисунок 1- Внешний вид установки имитационной параметров виброперемещения И Г26
Технические характеристики
|
Диапазон изменения нагрузочного сопротивления катушки имитационной (при имитации установки начального зазора). Ом, не менее |
от 500 доД£Ю0О |
|
Диапазон изменения переменной составляющей нагрузочного сопротивления катушки имитационной (при имитации размаха колебаний) при постоянном / нагрузочном сопротивлении 7,5 кОм, Ом, не менее |
Ьб Г5000 Ту -- |
Поверка
осуществляется по документу ИТ26РЭ (раздел 3.4 «Поверка») «Установка имитационная параметров виброперемещения ИТ26. Руководство по эксплуатации», согласованному с ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» в декабре 2009 г.
Основные средства поверки: мультиметр 344ЮЛ (измерение переменного напряжения от 1 мВ до 10 В в диапазоне частот от 3 до 100000 Гц; абсолютная погрешность измерений в пределах ±(0,006-D+0,0008-E), где D - измеряемое напряжение, Е - предел измерений; погрешность измерений сопротивления ±0,02%), осциллограф цифровой TDS2012 (погрешность измерения напряжения ±3 %), частотометр электронно-счетный 43-85/3 (относительная погрешность кварцевого генератора в пределах ±1-10')•
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на установку ИТ26РЭ «Установка имитационная параметров виброперемещения ИТ26. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10'1 до 2-104 Гц.
2. ТУ 4278.001.43027096.2009. «Установка имитационная параметров виброперемещения ИТ26. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
