Датчики избыточного, вакуумметрического абсолютного и дифференциального давления с электрическим выходным сигналом ДДМ-03, ДДМ-03-МИ

Назначение

Датчики избыточного, вакуумметрического абсолютного и дифференциального давления с электрическим выходным сигналом ДДМ-03, ДДМ-ОЗ-МИ предназначены для непрерывного преобразования значения измеряемого параметра в унифицированный токовый выходной сигнал (4-20) мА.

Описание

Измеряемое давление воспринимается чувствительным элементом (ЧЭ) и преобразуется в пропорциональные электрические сигналы. Сигналы с выхода ЧЭ поступают в микроконтроллер (МК), где происходит вычисление и формирование выходного сигнала. Преобразователь напряжение-ток (ПНТ) преобразует сигнал с микроконтроллера (МК) до стандартного значения (4-20) мА.

Конструктивно датчик состоит из тензомодуля, корпуса, платы электроники, жидкокристаллического дисплея (для датчиков ДДМ-ОЗ-МИ) и штуцера (штуцеров) подвода давления.

Измеряемое давление подается к тензомодулю. Тензомодуль под воздействием давления (ДИ) или разрежения (ДВ, ДИВ) отклоняется в соответствующую сторону. Изменение сопротивления тензометрического модуля, характеризующее давление, преобразуется в цифровой сигнал для обработки микропроцессором. Микропроцессор учитывает влияние температуры окружающего воздуха и осуществляет соответствующую коррекцию параметров.

Электронное устройство, состоящее из платы печатного монтажа, принимает сигнал от тензометрического модуля измерительного блока, а затем корректирует и линеаризует его. Выходной блок электронного устройства преобразует цифровой сигнал в аналоговый.

Жидкокристаллический дисплей (для датчиков модели ДДМ-ОЗ-МИ) отображает текущее значение измеряемого давления, перепада давления в разных единицах измерения. Электрическая схема и конструкция электронного устройства датчика обеспечивают настройку на ряд диапазонов измерений в пределах одной модели.

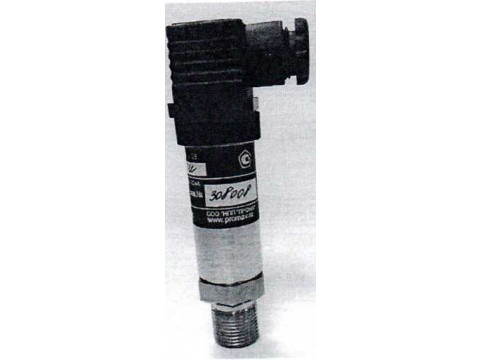

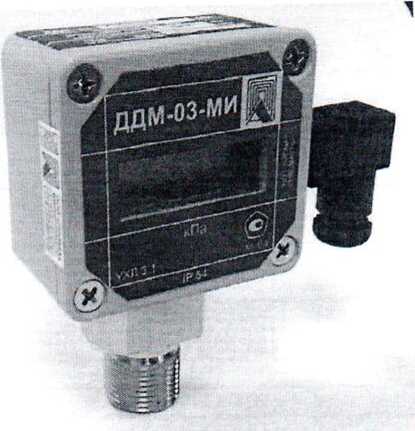

Рисунок 1 - Общий вид датчиков ДДМ-03, ДДМ-ОЗМИ

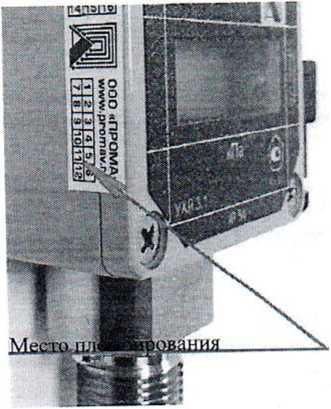

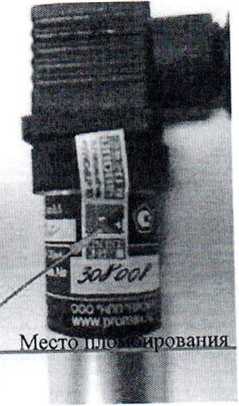

Рисунок 2 - Места пломбирования датчиков

лист 3

всего листов 7

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1 и таблице 2.

Таблица 1

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - низкий (в соответствии с Р 50.2.077-2014).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Наименование, обозначение модели, верхние пределы измерений, значение перегрузки, рабочее давление, пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

V             , / /

\Д-1Я ДОКуМйЪТОб/ //

лист 4

всего листов 7

Продолжение таблицы 3

а/ V/

\Ъи донуисии/ //

Продолжение таблицы 3

Дополнительная погрешность, вызванная изменением

температуры окружающего воздуха на каждые 10 ° С, %, не               ± 0,45

более

Пределы изменения выходных сигналов постоянного тока, мА              4-20

Напряжение питания постоянного тока, В                               24 ± 6

Степень защиты                                                    IP54

Габаритные размеры, мм, не более

- модели ДДМ-ОЗ-ДИ (ДА, ДВ, ДИВ)                                128x53x35

- модели ДДМ-03-ДД                                             143x79x43

- модели ДДМ-ОЗ-ДИ (ДА, ДВ, ДИВ)-МИ                          100x100x35

- модели ДДМ-03-Д Д-МИ                                          120x80x45

Масса, кг, не более

- модели ДДМ-ОЗ-ДИ (ДВ, ДА, ДИВ)

0,5

0,5

1,2

80 000 8

от минус 40 до плюс 85

от минус 25 до плюс 85

от минус 25 до плюс 70

до 98

- модели ДДМ-ОЗ-ДИ ( ДВ, ДА, ДИВ)- МИ

- модели ДДМ-ОЗ-ДД, ДДМ-ОЗ-ДД-МИ (без вентильного блока)

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, 0 С

для моделей ДДМ-03 с пределами измерений более 2,5кПа

для моделей ДДМ-03 с пределами измерений менее 2,5кПа

- для ДДМ-ОЗ-МИ

- относительная влажность при температуре 35 0 С и более низких температурах без конденсации влаги, %

Знак утверждения типа

наносится на табличку приборов методом химпечати, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки должен соответствовать таблице 4 Таблица 4

Поверка

осуществляется в соответствии с документом МИ 1997-89 ГСИ. Преобразователи давления измерительные. Методика поверки.

В перечень основного поверочного оборудования входят:

- манометр абсолютного давления МПА-15, диапазон измерений 0 - 4Т03 Па;

- манометры грузопоршневые по ГОСТ 8291-83;

- мановакуумметр грузпоршневой МВП-2,5 по ГОСТ 8291-83;

- микроманометр МКВ-250;

- задатчики давления типа Воздух-1,6, Воздух-2,5, Воздух-250.

Сведения о методах измерений

Методы измерений содержатся в руководствах:

Датчики давления ДДМ-03. Руководство по эксплуатации В407

Датчики давления ДДМ-ОЗ-МИ. Руководство по эксплуатации I

Нормативные документы

1. ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от МО'8 до МО'8 Па.

2. ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давления до 4-104 Па.

3. ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7-102 до 40000-102 Па.

4. ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

5. МИ 1997-89 ГСИ. Преобразователи давления измерительные. Методика поверки.

6. ТУ 4212-002-87875765-2009. Датчики избыточного, вакуумметрического, абсолютного, дифференциального давления с электрическим выходным сигналом ДДМ-03; ДДМ-ОЗ-МИ. Технические условия.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
