Датчики давления ТЖИУ406-М100-АС-Вн
| Номер в ГРСИ РФ: | РБ 03 04 7859 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | ФГУП "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ВНИИА), г. Москва |
|
Описание типа РБ 03 04 7859 21 [2021-05-26]
rb-03-04-7859-21_2021-05-26.pdf
|
Скачать |
Датчики давления ТЖИУ406-М100-АС-Вн (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления - разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS RTU с интерфейсом RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7859 21 |
| Наименование | Датчики давления ТЖИУ406-М100-АС-Вн |
| Год регистрации | 2021 |
| Номер сертификата | 13962 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2024-09-12 |
| Получатель сертификата | ФГУП "ВНИИА", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП "ВНИИА"
Адрес: Российская Федерация, 127055, г. Москва, ул. Сущевская, д. 22
Контакты: Тел.: +7 (499) 978-78-03; Факс: +7 (499) 978-09-03; Email: vniia@vniia.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП ТЖИУ406233-2019 "Датчики давления ТЖИУ406-М100-АС-Вн. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства: ФГУП "ВНИИА", г. Москва, РФ (аттестат аккредитации - №RA. RU. 311806, шифр поверительного клейма - АЗО)(НТК №01-21). |
Поверители
Скачать
|
Описание типа РБ 03 04 7859 21 [2021-05-26]
rb-03-04-7859-21_2021-05-26.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления ТЖИУ406-М100-АС-Вн (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления - разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS RTU с интерфейсом RS-485.
Описание
Принцип действия датчиков основан на использовании тензорезистивного эффекта. Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики имеют взрывозащищенное исполнение (вид взрывозащиты взрывонепроницаемая оболочка с маркировкой по взрывозащите «1 Ex d ПВ Т4 Gb X»),
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:
ТЖИУ406ДИ-М100-АС-Вн
ТЖИУ406ДА-М100-АС-Вн
ТЖИУ406ДД-М100-АС-Вн ТЖИУ406ДИВ-М100-АС-Вн
ТЖИУ406ДВ-М100-АС-Вн
В зависимости от технических
- избыточное давление;
- абсолютное давление;
- разность давлений;
- избыточное давление - разрежение;
- разрежение.
и метрологических характеристик, датчики могут иметь
различные исполнения. Условное обозначение исполнения датчика приведено в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической
документации на датчики давления.

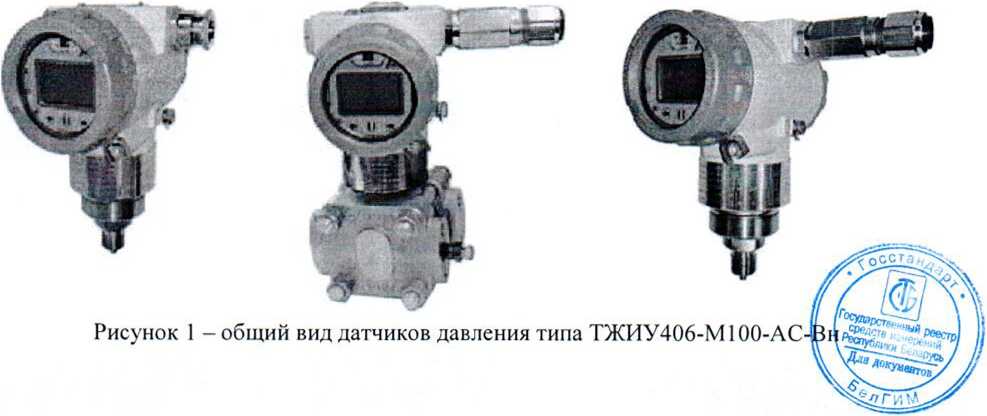

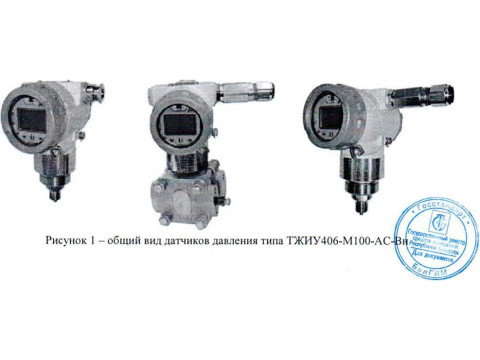

Внешний вид датчиков представлен на рисунке 1.
Схема пломбировки датчиков от несанкционированного доступа представлена на рисунках 2-4.
Рисунок 2- наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока
Рисунок 3 - внутренняя гарантийная пломба под панелью управления с ЖКИ
Рисунок 4 - внутренняя гарантийная пломба на крышке клеммной колодки
Программное обеспечение
Датчики ТЖИУ406-М100-АС-Вн имеют встроенное, метрологически значимое программное обеспечение (ПО) ТМ 47193 или ТМ 47193_TRN (ТЖИУ. 687281.272ПМ26.2). Данное ПО устанавливается в датчиках давления на заводе-изготовителе во время производственного цикла.
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
- для управления работой всей электронной схемой ДД;
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТМ47193 или ТМ47193 TRN |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2.4.9 |
|
Цифровой идентификатор ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики датчиков давления ТЖИУ406-М100-АС-Вн представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазоны измерений давления: 1)2) - датчиков избыточного давления минимальный диапазон измерений, кПа максимальный диапазон измерений, МПа - датчиков разности давлений минимальный диапазон измерений, кПа максимальный диапазон измерений, МПа - датчиков абсолютного давления минимальный диапазон измерений, кПа максимальный диапазон измерений. МПа - датчиков избыточного давления - разрежения минимальный диапазон измерений, кПа максимальный диапазон измерений, МПа - датчиков разрежения минимальный диапазон измерений, кПа максимальный диапазон измерений, кПа |
отО до 0,16 от 0 до 100 от 0 до 0,16 от 0 до 16 от 0 до 16 от 0 до 25 от -0,2 до 0,2 от - 0,1 до 2,4 от -0,4 до 0 от -100 до 0 | |
|
Минимальный шаг изменений диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, % от максимального диапазона измерений 3) |
0,1 | |
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений)3 ’ погрешности у (в диапазоне температур окружающей среды от +21 до +25 °C), % |
±0,10; ±0,15; ±0,25; ±0,50 4) | |
|
Вариация выходного сигнала, не более, %: - для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности |у0|< ±0,15 % - для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности у0|> ±0,15 % |
lYo 1 0,5- |у0 | | |
|
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности ут, вызванной отклонением температуры окружающего воздуха от нормальных условий от 21 до 25 °C), %/10 °C: - для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности ±0,10 %; ±0,15 % -для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности ±0,25; ±0,50 |
- |
1-----------------------1 •Р "° "о + о 6 И *хз . й * X- “ ±3 В к в •-------» • ъ |
|
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности ур датчиков разности давлений, вызванной воздействием рабочего (статического) давления, % |
й Р-’ - И» Рч ф II | |
лГ
Примечания:
11 В соответствии с заказом допускается изготовление датчиков с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.)
2) Датчики могут быть настроены на нестандартные и смещенные диапазоны измерений. Стандартные диапазоны измерений указаны для данной модели в эксплуатационной документации и Руководстве по эксплуатации.
3) Допускается перенастройка диапазона измерений до 6:1 от верхнего предела измерений.
4) Конкретные значения приведены в эксплуатационной документации.
” Рв - верхний предел измерения данной модели датчика (для датчика ДИВ верхний предел измерения избыточного давления), МПа.
Рн - нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
Рв мах - максимальный верхний предел измерения данной модели датчика (для датчика ДИВ максимальный верхний предел измерения избыточного давления), МПа.
Рн .мах - максимальный нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен максимальному верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
Рр - рабочее избыточное давление, МПа.
Рмах - предельно допускаемое рабочее избыточное давление, МПа.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый сигнал постоянного тока, мА - цифровой сигнал - цифровая индикация выходного сигнала в десятеричном коде |
от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 Протокол HART, протокол MODBUS RTU с интерфейсом RS-485 на индикаторе жидкокристаллического дисплея |
|
Электрическое питание, В |
от 9 до 48, от 15 до 48, от 13 до 48, от 19 до 48 (в зависимости от исполнения и подсветки ЖКИ) |
|
Условия эксплуатации:1 Температура окружающей среды для видов климатического исполнения по ГОСТ 15150-69, °C: -УХЛ3.1 - У2 -ТМ2 - ТВ2,ТВЗ,ТВ3.1 - Относительная влажность окружающей среды, % |
от+5 до+50; ОТ+1ДО+8011 от -40 до +80; от -50 до +801’ от +5 до +50; от -25 до +801 ’ от+5 до+50; от-25до+80п до 100 |
|
Масса, кг, не более 2) |
от 3,0 до 14,0 |
|
Габаритные размеры, мм, не более: 2) - высота - ширина - длина |
252 184 143 |
|
Назначенный срок службы, не менее, лет: - для климатического исполнения ТМ2,ТВ2 - для климатического исполнения УХЛ3.1, У2, ТВЗ, ТВ3.1 |
15 20 /Ло --------------------------------II Г«»В№'—-av „1—:---- |
|
Наименование характеристики |
Значение |
|
Наработка на отказ, не менее, часов |
270000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254. |
IP67 |
|
Маркировка взрывозащищиты |
«1 Ex d ПВ Т4 Gb X» |
|
Примечания: ” Изготавливаются по требованию заказчика. 2) В зависимости от исполнения, конкретные значения приведены в Руководстве по эксплуатации. | |
Знак утверждения типа
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 4 - комплектность средства измерений.
|
Наименование |
Обозначение |
Количество |
|
Датчик |
ТЖИУ406ХХ1)-М100-АС-Вн |
1 шт. |
|
Паспорт |
ТЖИУ.406233.0ХХ°ПС1 |
1 экз. |
|
Свидетельство о первичной поверке |
- |
1 экз. |
|
Руководство по эксплуатации 2> |
ТЖИУ.406233.001РЭЗ |
1 экз. |
|
Методика поверки |
МПТЖИУ406233-2019 |
1 экз. |
|
Комплект сменных деталей 3) |
- |
1 компл. |
|
Розетка или кабельный ввод 31 |
- |
1 шт. |
|
Комплект присоединительных частей 3) |
- |
1 компл. |
|
Комплект монтажных частей 3) |
- |
1 компл. |
|
Примечания: ” В зависимости от видов измеряемого давления 2) На партию датчиков до 10 шт. 3) В соответствии с заказом | ||
Поверка
осуществляется по документу МП ТЖИУ406233-2019 «Датчики давления ТЖИУ406-М100-АС-Вн. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.05.2019 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный №
58794-14).
Рабочие эталоны 1-го и 2-го разряда по ГОСТ Р 8.802-2012 - мановакуумметры грузопоршневые МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
дскумввтов
Задатчики давления Воздух-1600 (Регистрационный № 12143-04).
Задатчик разрежения Метран-503 Воздух (Регистрационный номер 259^0-[Ш)
Калибраторы давления пневматические Метран-504 Воздух (Регистр 31057-09).
Калибраторы давления пневматические Метран-505 Воздух (Регистрационный номер 42701-09).
Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный 52489-13).
Калибраторы-контроллеры давления РРС; (Регистрационный номер 27758-04).
Мультиметры 3458А (Регистрационный номер 25900-03).
Меры электрического сопротивления однозначные МС 3006; (Регистрационный номер 12758-91).
Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М, Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г10*’ Па.
ГОСТ 8.187-76 ГСП. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 -104 Па.
Технические условия 4212-005-07623885-99. Датчики давления ТЖИУ406-М100-АС (ТЖИУ406233.001ТУЗ)
