Датчики давления SmartLine серий ST 700 и ST 800
| Номер в ГРСИ РФ: | РБ 03 04 0512 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | «Honeywell», США |
Датчики давления SmartLine серий ST 700 и ST 800 (далее-датчики), в зависимости от исполнения, предназначены для измерения абсолютного, избыточного и дифференциального давления и непрерывного преобразования его в аналоговый унифицированный выходной сигнал постоянного тока от 4 до 20 мА с цифровой связью в виде протоколов HART®, Honeywell DE (Digital Enhaced) и в цифровой сигнал в виде протокола Foundation™ Fieldbus.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0512 21 |
| Наименование | Датчики давления SmartLine серий ST 700 и ST 800 |
| Год регистрации | 2021 |
| Номер сертификата | 13957 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2026-01-28 |
| Получатель сертификата | фирма "Honeywell System Sensor de Mexico, S. de R. L. de C. V.", Мексика (MX) |
Производитель / Заявитель
фирма "Honeywell System Sensor de Mexico, S. de R. L. de C. V."
Адрес: Avenida Miguel De La Madrid, # 8102 Colonia Lote Bravo Ciudad Juarez, Chihuahua C. P. 32695
Контакты: Tel.: +1521 6563 000 725 E-mail: mexico@honevwell.com www.honevwellprocess.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2608-2016. |
Поверители
Скачать
|
Описание типа РБ 03 04 0512 21 [2010-05-20]
rb-03-04-0512-21_2010-05-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0512 21 [2017-11-22]
rb-03-04-0512-21_2017-11-22.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления SmartLine серий ST 700 и ST 800 (далее-датчики), в зависимости от исполнения, предназначены для измерения абсолютного, избыточного и дифференциального давления и непрерывного преобразования его в аналоговый унифицированный выходной сигнал постоянного тока от 4 до 20 мА с цифровой связью в виде протоколов HART®, Honeywell DE (Digital Enhaced) и в цифровой сигнал в виде протокола Foundation™ Fieldbus.
Область применения - различные отрасли промышленности в системах управления технологическими процессами.
Описание
Первичным преобразователем датчиков является пьезорезисторный чувствительный элемент.
Под воздействием измеряемого давления перемещается измерительная мембрана, в результате чего изменяется соотношение сопротивлений резисторов, включённых в плечи измерительного моста. Это изменение преобразуется с помощью электронного блока в пропорциональный токовый или цифровой выходной сигнал. Специальные встроенные сенсоры позволяют компенсировать влияние статического давления и температуры. Наряду с линейным выходным сигналом, датчики могут формировать выходной сигнал, пропорциональный квадратному корню от измеряемого значения разности давлений.
Для двусторонней передачи данных между оператором и датчиком с возможностью дистанционной настройки по цифровым протоколам HART® и Honeywell DE может применяться универсальный конфигуратор. Передача данных по цифровым протоколам HART® и Honeywell DE возможна одновременно с аналоговым выходным сигналом путём наложения частотного сигнала на сигнал постоянного тока.
Для работы по цифровым протоколам Honeywell DE, HART® и Foundation™ Fieldbus с использованием персонального компьютера в качестве интерфейса настройки применяется программное обеспечение SCT 3000 (Smart Confuguration Toolkit), FDM (Field Device Manager) и FDM Express соответственно.
Связь по цифровым протоколам позволяет осуществить перенастройку диапазонов измерений и диагностику датчиков.
В зависимости от исполнения, датчики могут иметк^^ЬсТрфыный жидкокристаллический дисплей (ЖКД) для отображения измеряемого «тараЛЖраД
If I I

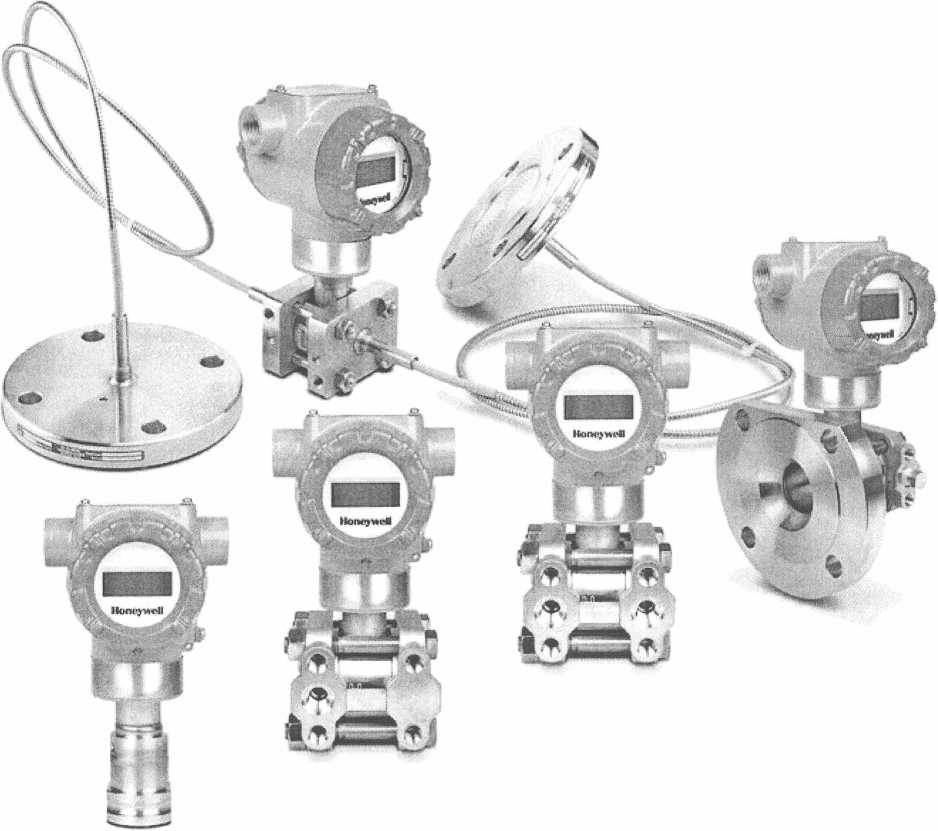

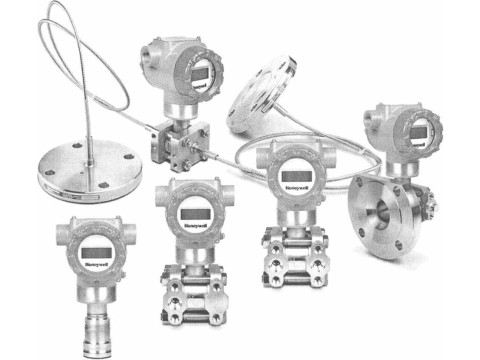

Внешний вид датчиков представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.
Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид измеряемого давления, условное обозначение датчиков, пределы измерений давления, возможные настраиваемые диапазоны измерений, пределы допускаемой основной приведённой погрешности, предельно допускаемое рабочее давление приведены в таблицах 1-3.
стов 7
|
Вид измеряемого давления (исполнение датчика) |
Условное обозначение датчика |
Верхний (ВПИ) и нижний (НПИ) пределы измерений давления, бар, [мбар] |
Минимальный настраиваемый диапазон измерений, бар, [мбар] 1 |
Пределы допускаемой основной приведённой погрешности /о, %2 |
Предельно допускаемое рабочее давление, бар, [мбар]3 | |
|
ВПИ |
НПИ | |||||
|
Абсолютное |
STA722 STA72L |
[1040] |
[0] |
[65] |
±0,065 |
[1040] |
|
STA740 STA74L |
35 |
0 |
0,35 |
±0,065 |
35 | |
|
STA77L |
210 |
0 |
2,1 |
±0,065 |
210 | |
|
Избыточное |
STG730 STG73L |
3,5 |
-1,0 |
0,035 |
±0,065 |
3,5 |
|
STG740 STG74L |
35 |
-1 |
0,35 |
±0,065 |
35 | |
|
STG770 STG77L |
210 |
-1 |
2,1 |
±0,065 |
210 | |
|
STG78L |
420 |
-1 |
4,2 |
±0,065 |
420 | |
|
STG79L |
690 |
-1 |
6,9 |
±0,065 |
690 | |
|
Дифференци-альное |
STD720 |
[1000] |
[-1000] |
[Ю] |
±0,05 |
310,2 |
|
STD730 |
7,0 |
-7,0 |
0,07 |
±0,05 | ||
|
STD770 |
210 |
-7,0 |
2,1 |
±0,05 | ||
|
Дифференци-альное (датчики с фланцем) |
STF724 |
[1000] |
[-1000] |
[Ю] |
±0,05 |
(13,7-51,0)14 |
|
STF72F |
[1000] |
[-1000] |
[Ю] |
±0,05 |
(12,8- 15,9)14 | |
|
STF732 |
7,0 |
-7,0 |
0,07 |
±0,05 |
(13,7-51,0)14 | |
|
STF73F |
7,0 |
-7,0 |
0,07 |
±0,05 |
(12,8- 15,9)14 | |
|
Дифференциальное (датчики с разделителем сред) |
STR73D |
7,0 |
-7,0 |
0,062 |
±0,075 |
51,7 |
|
Избыточное (датчики с разделителем сред) |
STR74G |
35 |
-1 |
0,35 |
±0,075 |
35 |
|
Вид измеряемого давления (исполнение датчика) Абсолютное |
Условное обозначение датчика |
Верхний (ВПИ) и нижний (НПИ) пределы измерений давления, бар, [мбар] |
Минимальный настраиваемый диапазон измерений, бар, [мбар] 4 |
Пределы допускаемой основной приведённой погрешности /0,%5 |
Предельно допускаемое рабочее давление, бар, [мбар]6 | |
|
ВПИ |
НПИ | |||||
|
STA822 STA82L |
[1040] |
[0] |
[65] |
±0,055 (±0,025) |
[1040] | |
|
STA840 STA84L |
35 |
0 |
0,35 |
±0,055 (±0,025) |
35 | |
|
STA87L |
210 |
0 |
2,1 |
±0,055 (±0,025) |
210 | |
|
Избыточное |
STG830 STG83L |
3,5 |
-1,0 |
0,035 |
±0,055 (±0,025) |
3,5 |
|
STG840 STG84L |
35 |
-1 |
0,35 |
±0,055 (±0,025) |
35 | |
|
STG870 STG87L |
210 |
-1 |
2,1 |
±0,055 (±0,025) |
210 | |
|
STG88L |
420 |
-1 |
4,2 |
±0,055 (±0,025) |
420 | |
|
STG89L |
690 |
-1 |
6,9 |
±0,055 (±0,04) |
690 | |
|
Дифференци-альное |
STD810 |
[25] |
[-25] |
[0,25] |
±0,035 |
3,45 |
|
STD820 |
[1000] |
[-1000] |
[2,5] |
±0,0375 (±0,025) |
310,2 (413,6 по заказу) | |
|
STD830 |
7,0 |
-7,0 |
0,07 |
±0,05 (±0,0325) | ||
|
STD870 |
210 |
-7,0 |
2,1 |
±0,05 (±0,035) | ||
|
Дифференци-альное (датчики с фланцем) |
STF828 |
[1000] |
[-1000] |
[Ю] |
±0,0375 (±0,025) |
(13,7-51,0)44 |
|
STF82F |
[1000] |
[-1000] |
[Ю] |
±0,0375 (±0,025) |
(12,8- 15,9)44 | |
|
STF832 |
7,0 |
-7,0 |
0,07 |
±0,05 (±0,0325) |
(13,7-51,0)44 | |
|
STF83F |
7,0 |
-7,0 |
0,07 |
±0,05 (±0,0325) |
(12,8- 15,9)44 | |
|
Дифференциальное (датчики с разделителем сред) |
STR82D |
[1000] |
[-1000] |
[Ю] |
±0,065 |
(100; 172)44 |
|
STR83D |
7,0 |
-7,0 |
0,07 |
±0,065 | ||
|
Избыточное (датчики с разделителем сред) |
STR84G |
35 |
-1 |
0,35 |
±0,065 |
35 |
|
STR87G |
210 |
-1 |
2,1 |
±0,065 |
207 | |
|
Абсолютное (датчики с разделителем сред) |
STR84A |
35 |
0 |
0,35 |
±0,065 |
35 |
йваетсяв
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон аналогового выходного сигнала постоянного тока, для исполнения датчика: - с цифровым протоколом Honeywell DE (код обозначения -D-) - с цифровым протоколом HART ® (версия 7.0) (код обозначения -Н-) - с цифровым протоколом FOUNDATION™ Fieldbus (код обозначения -F-) |
4-20 мА; 4-20 мА; аналоговый сигнал отсутствует | ||
|
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - рабочее статическое давление (для датчиков дифференциального давления), бар |
25 ±1 от 10 до 55 0 | ||
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - рабочее статическое давление (для датчиков дифференциального давления) |
от минус 40 до плюс 85 (от минус 20 до плюс 70)* от 5 до 100 см. таблицы 1, 2 | ||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха на каждые 28°С от номинального значения 25 °C Ут, % |
± |
( ВПИ ' D+E-- < ди , |
** |
|
Пределы допускаемой дополнительной приведённой погрешности при изменении рабочего статического давления на каждые 70 бар (для датчиков дифференциального давления) Ул, % |
± |
( ВПИ F + G-- 1 J |
** |
|
Пределы допускаемой суммарной погрешности в рабочих условиях применения |
[222 Го +Гт +Гд | ||
|
Напряжение питания постоянного тока, В, для датчиков: - обычного исполнения - взрывозащитного исполнения - с цифровым протоколом FOUNDATION™ Fieldbus |
от 10,8 до 42,4 от 10,8 до 30,0 от 9,0 до 32,0 | ||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания, % / 1В |
±0,005 | ||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP66, IP67, IP68 | ||
|
Условия хранения и транспортирования: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % |
от минус 55 до плюс 120 (от минус 30 до плюс 80)* от 5 до 100 | ||
* При использовании ЖК-дисплея.
** ВПИ - верхний предел измерений (см. таблицы 1, 2); ДИ - настроенный диапазон
измерений; D, Е, F, G - постоянные, выбираемые в зависимости от модели датчика (указаны в спецификации фирмы-изготовителя).
Примечание - Нормирующее значение для дополнительных приведённых погрешностей - диапазон измерений давления или диапазон изменения выходного сигнала.
I ))
Лйй^'ЛисТов 7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- датчик (в зависимости от заказа);
- методика поверки;
- комплект монтажных частей (в зависимости от заказа);
- программное обеспечение (в зависимости от заказа).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Honeywell International Inc.", Соединённые Штаты. МРБ МП.2608-2016 Датчики давления SmartLine серий ST 700 и ST 800. Методика поверки
Заключение
Датчики давления SmartLine серий ST 700 и ST 800 соответствуют требованиям технической документации фирмы "Honeywell International Inc.", Соединённые Штаты.
Датчики соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии № ТС N RU fl-US.AI/l3O.B.O3914 от 26.02.2015) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU C-US.rB08.B.00075 от 25.09.2013).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
