Калибраторы ИТ23
| Номер в ГРСИ РФ: | РБ 03 06 5949 20 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО "НПП ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ" (ИТ), г. Саров, Нижегородская обл. |
Калибраторы ИТ23 предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5949 20 |
| Наименование | Калибраторы ИТ23 |
| Год регистрации | 2020 |
| Номер сертификата | 13787 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2024-10-28 |
| Получатель сертификата | ООО "НПП ИТ", г. Саров Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП ИТ"
Адрес: 607188, г. Сараво, Нижегородская обл., ул.Димитрова, д.12.
Контакты: тел. (83130) 7-86-26, 7-85-51, факс (83130) 7-87-08, it@unim.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ИТ23РЭ (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: ФГУП "РФЯЦ-ВНИИЭФ", г. Саров Нижегородской обл., РФ (номер реестра - №0164, шифр поверительного клейма - АЗД)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 06 5949 20 [2016-07-01]
rb-03-06-5949-20_2016-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 5949 20 [2021-01-22]
rb-03-06-5949-20_2021-01-22.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы ИТ23 предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей.
Описание
Калибраторы представляют собой миниатюрный электродинамический вибростенд, задающий вибрацию в вертикальном направлении.
Принцип действия калибраторов основан на измерении и управлении датчиком обратной связи возбуждаемых с частотой 159,15 Гц колебаний электродинамического вибростенда. Это позволяет поддерживать уровень среднего квадратического значения (СКЗ) ускорения, создаваемого калибратором, постоянным при изменении внешних факторов.
Калибраторы конструктивно объединены с электронной схемой измерений, управления и блоком питания в одном корпусе. Рабочая поверхность стола вибростенда позволяет закреплять поверяемый датчик вибрации промышленного типа без дополнительных переходников. Питание осуществляется от сети переменного тока напряжением от 150 до 240 В или от двух сменных блоков питания типа 5022 "VARTA". Внешний вид калибратора показан на рисунке 1.

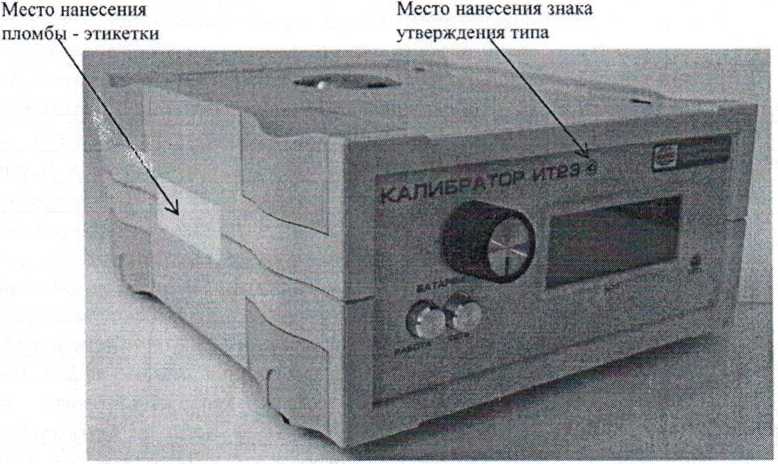

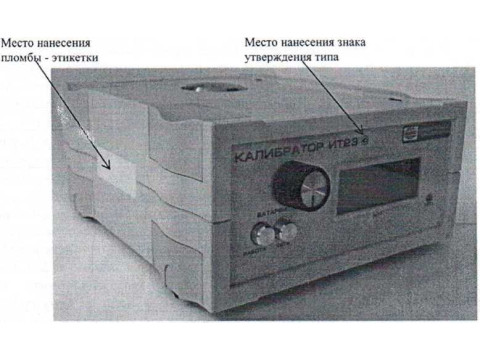

Рисунок 1- Внешний вид калибратора ИТ23
Технические характеристики
Таблица 1
|
Номинальное значение частоты воспроизводимых колебаний, Гц |
159,15 |
|
Пределы допускаемой основной относительной погрешности частоты воспроизводимых колебаний, % |
± 0,3 |
|
Номинальный диапазон СКЗ ускорения воспроизводимых колебаний, м/с2 |
от 2,Одо 19,9 |
|
Пределы допускаемой основной относительной погрешности измерения СКЗ ускорения, %: - при уровне СКЗ ускорения 10,0 м/с2 - в диапазоне от 5,0 до 19,9 м/с2 - в диапазоне от 2,0 до 5,0 м/с2 |
± 1; + 2;__ |
|
Коэффициент поперечных составляющих воспроизводимых колебаний. %, не более |
ж V Г^У'Дарсгее-'-ий реестр! |
|
Коэффициент гармоник воспроизводимых колебаний, %, не более |
5 |
|
Изменение температуры стола калибратора за один рабочий цикл. °C, не более |
5 |
|
Пределы допускаемой основной относительной погрешности воспроизведения СКЗ ускорения, % |
±3 |
|
Индукция магнитного поля рассеивания над столом калибратора. Тл, не более |
10’3 |
|
Коэффициент влияния изменения температуры окружающего воздуха в рабочем диапазоне температур на погрешность измерений СКЗ ускорения воспроизводимых колебаний. %/°С, в пределах |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимых колебаний в рабочем диапазоне температур, % |
±0,15 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ ускорения воспроизводимых колебаний при изменении напряжения питания, % |
±0,3 |
|
Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимых колебаний при изменении напряжения питания, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ ускорения воспроизводимых колебаний при воздействии переменного магнитного поля, % |
±0,3 |
|
Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимых колебаний при воздействии переменного магнитного поля, % |
±0,1 |
|
Нестабильность установленного СКЗ ускорения воспроизводимых колебаний, после установления рабочего режима, за один рабочий цикл, %, в пределах |
±0,3 |
|
Нестабильность частоты воспроизводимых колебаний, после установления рабочего режима, за один рабочий цикл, %, в пределах |
±0,1 |
|
Время установления рабочего режима, с, не более |
10 |
|
Допускаемый момент от эксцентриситета нагрузки, Нм, не более |
1,2-10'2 |
|
Потребляемая мощность, В А, не более |
6 |
|
Электрическое сопротивление изоляции между корпусом калибратора и цепями его сетевого питания, МОм, не менее: - в нормальных условиях применения - при верхнем значении температуры рабочих условий применения - при верхнем значении относительной влажности воздуха |
20; 5; 1 |
|
Гарантийный срок эксплуатации со дня ввода в эксплуатацию в пределах гарантийного срока хранения, равного 36 месяцам, год |
1 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Установленный срок службы, лет, не менее |
3 |
|
Полный срок службы, лет, не менее |
5 |
|
Режим работы циклический: - время непрерывной работы, мин, не более - последующий перерыв, мин, не менее |
5; 3 |
|
Габаритные размеры калибратора (длинахширинахвысота), мм, не более: |
175x210x85 |
|
Масса калибратора, кг, не более |
3,0 |
|
Масса поверяемых вибропреобразователей, г, не более |
160 |
Рабочие условия эксплуатации калибратора:
- температура окружающего воздуха от минус 10 до плюс 50 °C;
- относительная влажность воздуха до 80 % при температуре 35 °C;
- переменное магнитное поле частотой 50 Гц с напряженностью до 400 А/м.
Знак утверждения типа
наносится на лицевую панель с помощью самоклеющейся плёнки, а также на заг. руководства по эксплуатации ИТ23РЭ и паспорта ИТ23ПС типографским способе?
Государственный реестр] I средств измерений ] \ Республгм Беларусь/ \ Для документов/
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Калибратор |
ИТ23 |
1 шт. |
|
Калибратор. Руководство по эксплуатации |
ИТ23РЭ |
одно на партию |
|
Калибратор. Паспорт |
ИТ23ПС |
1 шт. |
Поверка
осуществляется по документу ИТ23РЭ «Калибратор ИТ23. Руководство по эксплуатации» (раздел 3.4 «Поверка»), согласованному с ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» в декабре 2009 г.
Основные средства поверки: измерительный канал, состоящий из вибропреобразователя 8305 и усилителя 2626 (частотный диапазон от 5 до 5000 Гц, погрешность на базовой частоте ±0,5 %); мультиметр 34410А (измерение переменного напряжения от 1 мВ до 10 В в диапазоне частот от 3 до 100000 Гц; абсолютная погрешность измерений в пределах ±(0,006-D+0,0008-E), где D - измеряемое напряжение, Е - предел измерений; погрешность измерений частоты ±0,01%). Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации калибратор ИТ23РЭ «Калибратор ИТ23. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от МО'1 до 2-104 Гц.
2. ТУ 4277.001.43027096.2009. «Калибратор ИТ23. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом ретушировании.
