Стенды линейных перемещений ИТ21
| Номер в ГРСИ РФ: | РБ 03 01 5948 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "НПП ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ" (ИТ), г. Саров, Нижегородская обл. |
|
Описание типа РБ 03 01 5948 20 [2016-07-01]
rb-03-01-5948-20_2016-07-01.pdf
|
Скачать |
С тепл линейных перемещений И 121 (далее стенд) предназначен для воспроизведения расстояний при градуировке преобразователей токовихревых (НТВ) в комплекте с датчиками токовихревыми И Г12.3O.OOO.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5948 20 |
| Наименование | Стенды линейных перемещений ИТ21 |
| Год регистрации | 2020 |
| Номер сертификата | 13789 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-01-27 |
| Получатель сертификата | ООО "НПП ИТ", г. Саров Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП ИТ"
Адрес: 607188, г. Сараво, Нижегородская обл., ул.Димитрова, д.12.
Контакты: тел. (83130) 7-86-26, 7-85-51, факс (83130) 7-87-08, it@unim.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ИТ21 МП (утв. 2015 г.). |
| Признание поверки | Первичная при выпуске из производства: ФГУП "РФЯЦ-ВНИИЭФ", г. Саров Нижегородской обл., РФ (номер реестра - №0164, шифр поверительного клейма - АЗД)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 01 5948 20 [2016-07-01]
rb-03-01-5948-20_2016-07-01.pdf
|
Скачать |
Описание типа
Назначение
С тепл линейных перемещений И 121 (далее стенд) предназначен для воспроизведения расстояний при градуировке преобразователей токовихревых (НТВ) в комплекте с датчиками токовихревыми И Г12.3O.OOO.
Описание
Принцип действия стенда основан на перемещении образца относительно горца поверяемого датчика при вращении микрометрическою винта микрометра. Измерение перемещения производится но шкале микрометра.
Конструктивно стенд выло тнен в виде двух стоек, и я оювленных из одной заготовки, на одной из которых закреплен микрометр с гиском. изготовленным из стали 34 ХМА и выполняющим роль обратна контролируемою объекта, а на другой устанавливается поверяемый датчик Гочность задания линейных перемещений обеспечивается жесткими требованиями и особенностями технологического процесса при изготовлении стенда.
Восемь исполнений стендов ИГ21-050. 11121-080. ИТ21-100. ИТ21-160, ITJ2I-I61, ИТ21-082, ИТ21-102 и It I 21-162 отличаются друт от трута посадочным местом поверяемого датчика на стойке с тенда.

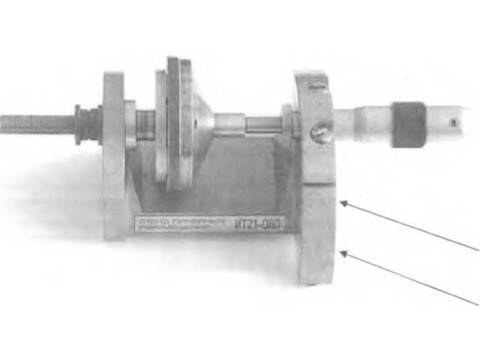

Место нанесения пломбы - зтикстки
Место нанесения знака
утверждения типа
Рисунок 1- Внешний вид стенда
Технические характеристики
|
Диапазон линейных перемещений, задаваемых на стенде, мм |
от 0 до 15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения линейных перемещений, мкм |
±5 |
|
Отклонение от перпенлику тярности оси отверстия для установки поверяемою датчика (калибра, штанги) к рабочей поверхности образца । ту юл наклона), минут, не бо тес |
12 |
|
Габаритные размеры стенда, мм. не более - .тлнна - ширина - высота |
220; 135. 90 |
|
Масса стенда, кт. не более |
2,5 |
Рабочие условия эксплуатации стенда:
- температура окружающего воздуха от плюс 10 до плюс 35 °C;
- относительная влажность воздуха от 30 до 80 % при температуре 35 °C;
- атмосферное давление от 84 до 106 кПа (630 + 795 мм рг. ст.).
Гарантийный срок хранения с Момента изготовления 36 месяцев.
Гарантийный срок эксплуатации с момента поставки заказчику' 24 месяца.
Знак утверждения типа
наносят на самоклеющуюся этикетку, прикрепляемую на боковую поверхность стенда, и на заглавном листе руководства по эксплуатации ИТ21 РЭ и паспорта ИТ21 ПС типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Стенд линейных перемещений |
ИТ21-ХХХ" |
1 шт. |
|
Калибр |
ИТ21.005-ХХ11 |
1 шт. |
|
Штанга |
ИТ21.006-ХХ1’ |
1 шт. |
|
Гайка |
ИТ21.ХХХ1' |
2 шт. |
|
Стенд линейных перемещений. Руководство по эксплуатации |
ИТ21 РЭ |
1 шт. на партию |
|
Стенд линейных перемещений. Паспорт |
ИТ21 ПС |
1 шт. |
|
Стенд линейных перемещений. Методика поверки |
ИТ21 МП |
1 шт. на партию |
|
" Исполнение стенда и его комплектность определяет заказчик | ||
Поверка
осуществляется по методике поверки ИГ21 МП «Стенд линейных перемещений. Методика поверки», утвержденной ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 02 февраля 2015 года.
Основные средства поверки: набор концевых мер длины № 1 3-го разряда по ГОСТ Р 8.763.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации ИТ21 РЭ «Стенд линейных перемещений ИТ21. Руководство по эксплуатации».
Нормативные и технические доку менты
1 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10'4 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 ТУ 4381-001-43027096-2008 Стенд линейных перемещений ИТ21. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
