Системы контроля, управления и диагностики ИТ14
| Номер в ГРСИ РФ: | РБ 03 23 2629 20 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "НПП ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ" (ИТ), г. Саров, Нижегородская обл. |
Система контроля, управления и диагностики ИТ 14 (далее - система) предназначена для непрерывного измерения, хранения и анализа параметров абсолютной и относительной вибрации, величины «искривления ротора», расстояния (линейного смещения), уклона, частоты вращения вала, температуры, тока, напряжения, сопротивления, давления, регистрации фаз вибрации, осуществления мониторинга, защиты и диагностики промышленного оборудования, совершающего вращательные или возвратно-поступательные движения. Система применяется в качестве распределенной системы сбора и анализа данных, реализующей функции автоматики, при балансировке валов и в составе цеховой системы для контроля группы агрегатов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2629 20 |
| Наименование | Системы контроля, управления и диагностики ИТ14 |
| Год регистрации | 2020 |
| Номер сертификата | 13788 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-02-07 |
| Получатель сертификата | ООО "НПП ИТ", г. Саров Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП ИТ"
Адрес: 607188, г. Сараво, Нижегородская обл., ул.Димитрова, д.12.
Контакты: тел. (83130) 7-86-26, 7-85-51, факс (83130) 7-87-08, it@unim.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ИТ14РЭ1 (2010 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ФГУП "РФЯЦ-ВНИИЭФ" (номер реестра - №0164, шифр поверительного клейма - АЗД)(НТК №07-11). |
Поверители
Скачать
|
Описание типа РБ 03 23 2629 20 [2016-07-01]
rb-03-23-2629-20_2016-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2629 20 [2011-11-24]
rb-03-23-2629-20_2011-11-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2629 20 [2021-01-20]
rb-03-23-2629-20_2021-01-20.pdf
|
Скачать |
Описание типа
Назначение
Система контроля, управления и диагностики ИТ 14 (далее - система) предназначена для непрерывного измерения, хранения и анализа параметров абсолютной и относительной вибрации, величины «искривления ротора», расстояния (линейного смещения), уклона, частоты вращения вала, температуры, тока, напряжения, сопротивления, давления, регистрации фаз вибрации, осуществления мониторинга, защиты и диагностики промышленного оборудования, совершающего вращательные или возвратно-поступательные движения. Система применяется в качестве распределенной системы сбора и анализа данных, реализующей функции автоматики, при балансировке валов и в составе цеховой системы для контроля группы агрегатов.
Описание
Принцип действия системы при измерении аналоговых сигналов основан на аналого-цифровом преобразовании, с последующим масштабированием, анализом на достоверность, а также сглаживанием (фильтрацией) контролируемого параметра, сравнением параметра с заданными предупредительными и аварийными уставками. При измерении параметров вибрации система преобразовывает аналоговые сигналы, поступающие от первичных преобразовагелей, в последовательности временных отсчетов, из которых с помощью специальных алгоритмов рассчитывается спектр измеряемого сигнала. Спектр сигнала используется для измерения параметров вибрации в заданном диапазоне частот с целью защиты и выявления признаков дефектов оборудования.
Конструктивно система состоит из измерительных преобразовагелей в комплекте с датчиками, измерительных модулей, смонтированных в стойке, в соединительной коробке или в шкафу, а также рабочей станции.
Система является проектно-компонуемым изделием. Пример внешнего вида системы приведен на рисунках 1, 2.

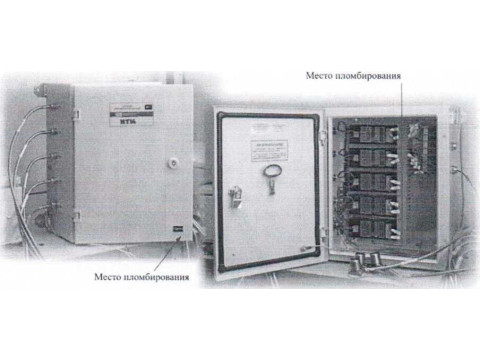

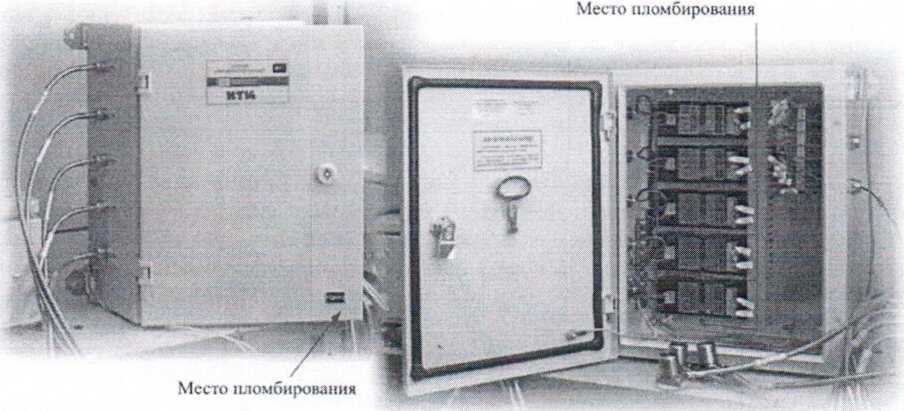

Рисунок 1 - Шкафы с измерительными преобразователями

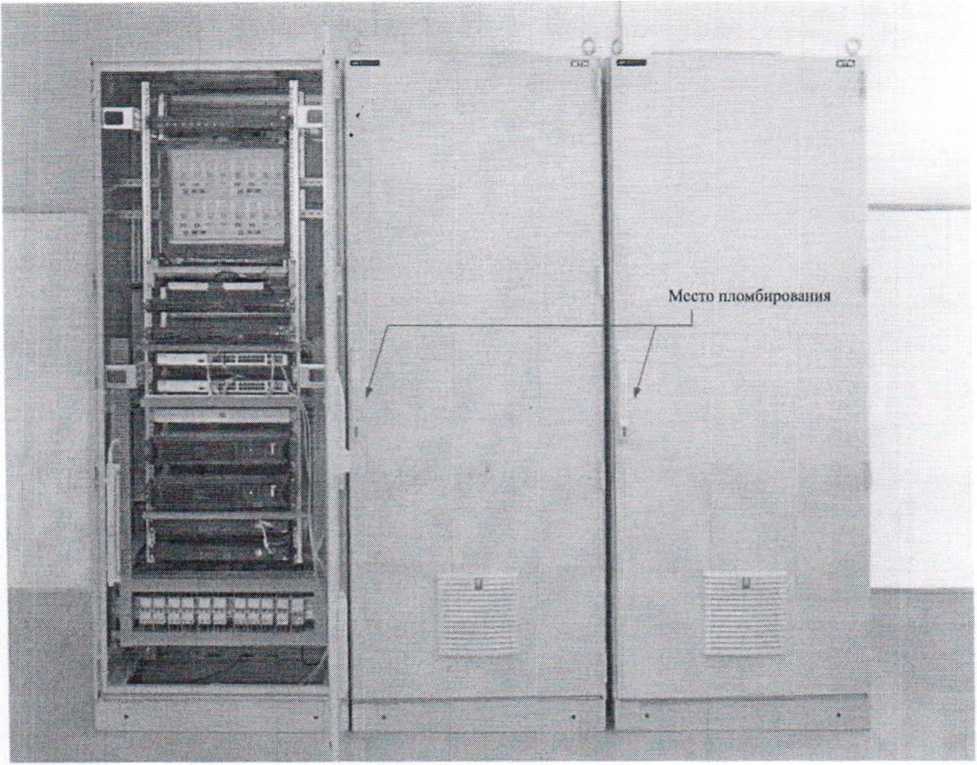

Рисунок 2 - Стойки системы
Программное обеспечение
Программное обеспечение (ПО) состоит из ПО измерительных модулей и ПО верхнего уровня системы «ВАКС». ПО «ВАКС» служит для обработки, визуализации и архивирования информации, поступающей от измерительных каналов, а также для конфигурирования системы. ПО «ВАКС» представляет собой лицензионное сервисное программное обеспечение, поставляемое совместно с системой. Все метрологически значимые вычисления производятся в измерительных модулях системы, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
Защита ПО от несанкционированного воздействия обеспечивается наличием различных степеней доступа к ПО для разных категорий пользователей, использованием индивидуальных списков пользователей с распределением полномочий доступа и паролей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
«стики 110
О У!
Характеристаюi 110 измерительных модулей
|
Наименование и условное обозначение |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО* |
Цифровой идентификатор ПО |
|
Преобразователь вибрационный ИТ 14.11.000 |
MS1411 |
1.0.1 | |
|
Преобразователь тахометрический И114.14.000 |
MS1414 |
1.0.1 | |
|
Преобразователь токовихревой И П4.12.000 |
MS1412 |
1.0.1 |
— |
|
Датчик токовихревой линейный ИТ14.33.000 |
MS 1433 |
1.0.1 | |
|
Индикатор ИТ 14.42.000 |
MS1442 |
1.0.1 | |
|
Индикатор ИТ14.43.000 |
MS 1443 |
1.0.1 |
— |
|
Преобразователь интерфейса ИТ14.36.300 |
MS 1436 |
1.0.1 |
— |
|
Модуль измерения гермо-э.д.с. ИТ 14.15.300 |
MS 1415 |
1.0.1 | |
|
Модуль измерения токов ИТ 14.16.300 |
MS1416 |
1.0.1 |
— |
|
Модуль измерения сопротивлений ИТ14.17.300 |
MS 1417 |
1.0.1 | |
|
Модуль двоичных входов ИТ14.18.300 |
MS1418 |
1.0.1 | |
|
Модуль реле ИТ14.19.300 |
MS1419 |
1.0.1 |
— |
|
Конвертер CAN-токовый выход ИТ14.21.300 |
MS 1421 |
1.0.1 | |
|
Модуль измерения напряжений ИТ 14.22.300 |
1.0.1 |
— | |
|
Модуль логики ИТ14.24.300 |
MS 1424 |
1.0.1 |
— |
|
Преобразователь интерфейса CAN ИТ 14.25.300 |
MS 1425 |
1.0.1 |
~~ |
|
Шлюз ИТ 14.27.300 |
MS 1427 |
1.0.1 |
— |
|
Модуль контроля ИТ 14.29.300 |
MS 1429 |
1.0.1 |
— |
|
CAN-повторитель ИТ14.37.300 |
MSI 437 |
1.0.1 |
— |
|
Модуль зашиты ИТ14.39.300 |
MS 1439 |
1.0.1 |
— |
|
1 Регулятор ИТ 14.51.300 |
MS1451 |
1.0.1 |
— |
|
j * не ниже | |||
Технические характеристики
|
Пределы допускаемой основной погрешности системы в рабочем диапазоне | |
|
амплитуд |
частот |
|
относительной ±(з,оо + о,о5-(г;,/ии1и)) %. где Г’> - верхнее значение диапазона измерений СКЗ виброскорости (ам пл итуды гарм он и чес к и х составляющих виброскорости), мм/с; измеренное СКЗ виброскорости (значение амплитуды гармонических составляющих виброскорости), мм/с |
относительной ±5 % в диапазоне частот от 10 до 1000 Гц |
|
Параметр |
Диапазон измерений |
|
' скз виброскорости |
от 0,1 до 100,0 мм/с в диапазоне частот от 10 до 1000 Гц |
|
амплитуда гармонических составляющих виброскорости |
от 0,14 до 141,00 мм/с в диапазоне частот от 10 до 1000 Гц |
|
размах вибропереме- j тения |
от 6 до 600 мкм; от 10 до 1000 мкм; от 12 до 1200 мкм; от 20 до 2000 мкм в диапазоне частот от 5 до 1000 Гц |
|
амплитуда гармоники виброперемещения *’ |
от 3 до 300 мкм; от 5 до 500 мкм; от 6 до 600 мкм; от 10 до 1000 мкм в диапазоне частот от 5 до 1000 Гц |
относительной
±(4,0+0,4 (4/О %, где £„ - верхнее значение диапазона измерений размаха виброперемещения (амилитуды гармоники виброперемещения), мкм;
Л,1М- измеренное значение размаха виброперемещения (амплитуды гармоники виброперемещения), мкм/С
относительной
+5 %
в диапазоне частот от 5 до 1000 Гц
Г occrj;
|
Параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности системы в рабочем диапазоне | |
|
амплитуд |
частот | ||
|
частота гармоник виброскорости и вибропереме щения |
от 5 до 1000 Гц f |
абсолютной 0.1 Гц | |
|
величина «искривления // : ротора» * |
от 6 до 600 мкм; от 10 до 1000 мкм; от 12 до 1200 мкм; от 20 до 2000 мкм в диапазоне частот от 0.02 до 10,00Гц |
относительной ±(4,0 + 0.5-(£,/£„,„)) %, где L , - верхнее значение диапазона измерений величины «искривления ротора», мкм; Lutv - измеренное значение величины «искривления ротора», мкм |
относительной ±5% в диапазоне частот от 0,02 до 10,00 Гц |
|
расстояние * |
для датчика И Г 12.30.000: 1,9; 3,0; 4,5; 6,0; 12.0; 18.0 мм |
приведенной к диапазону ±2,0 % | |
|
для датчика ИТ 12.36.000: 80; 170; 250: 360; 40; 245; 345 мм |
приведенной к диапазону ±1,5% | ||
|
для датчика ИТ14.33.000: 30; 40; 45; 50; 60 мм |
приведенной к диапазону от ±2,0 % до ±2,5 % в зависимости от объекта контроля | ||
|
уклон |
от -4 до +4 мм/.м |
приведенной к диапазону +2,0% | |
|
частота вращения вала |
от 0,6 до 5000,0 об/мин |
абсолютной ±0.5 об/мин | |
|
от 5000 до 50000 об/мин |
относительной ±0.01 % | ||
|
сигналы от термоэлектрических преобразователей |
от-200 до +1300 °C для ТП типа К и N; от -200 до +900 °C для ТП типа J и Е; от -200 до +800 «С для ТП типа L; от-200 до +400 °C для ТП типа Т; от-200 до+100 °C для ТП типа М |
абсолютной ±•2 °C, с учетом измерений температуры холодного спая | |
|
от 0 до +1600 °C для ТП типа S и R. от0до + 1800 °C для ТП типа А2 и АЗ; от 0 до +2500 °C для ТП типа А1; от+600 до+1700 °C-для ТП типа В |
абсолютной ±3 °C. с учетом измерений температуры холодного спая | ||
|
Параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности системы в рабочем диапазоне | |
|
амплитуд |
часгот | ||
|
сигналы от термопреобразователей сопротивления |
от 0 до +850 °C » |
абсолютной ±2 °C для сигналов от термопреобразователе й со п роти вл е 11 и я типа ГС 1ООП.5ОП.Р(1ОО.Р15О | |
|
от 0 до +200 °C |
абсолютной ±1 °C для сигналов от термопреобразователей сопротивления типа ТС 50М, 100М | ||
|
1 ток |
от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА |
приведенной к диапазону ±0,1 % | |
|
напряжение |
от 0 до 2,5 В; от 0 до 10 В |
приведенной к диапазону +0,5 % | |
|
; сопротивление |
от 10 до 990 Ом |
приведенной к диапазону ±0,2 % | |
|
давление |
от 0 до 220 МПа; от -100 до 0 кПа (давление разрежения) |
приведенной к диапазону от ±0,3 % до ± 1,2 % в зависимости от типа датчика | |
|
преобразование цифрового сигнала в у инфицированный токовый сигнал |
от 4 до 20 мА; от 0 до 5 мА; от 0 до 20 мА |
приведенной к диапазону +0,5 % | |
|
срабатывание уставок |
любое значение в измеряемом диапазоне |
абсолютной, относ ительной, приведенной при срабатывании уставок по заданной физической величине - не более пределов допускаемой основной погрешности 1 системы | |
*' в зависимости от исполнения датчика
Пределы допускаемой дополнительной погрешности системы, вызванной изменением
температуры окружающего воздуха:
а) относительной при измерении СКЗ виброскорости и амплитуды гармонических составляющих виброскорости:
- ±10 % в диапазоне температуры окружающего воздуха от минус 60 до плюс 250 °C (при использовании вибропреобразователей МВ-43, МВ-44);
- ±15 % в диапазоне температуры окружающего воздуха от минус 50 до плюс 150 °C (при использовании датчика ИТ 12.35.000);
- ±15 % в диапазоне температуры окружающего воздуха от плюс 250 до плюс 400 °C (при использовании вибропреобразователя МВ-44);
б) относительной при измерении размаха виброперемещения и амплитуды гармоники виброперемещения, величины «искривления ротора» в диапазоне температуры окружающего воздуха от 0 до плюс 120 °C ± 10 %;
в) приведенной при измерении расстояния и уклона с помощью датчика ИТ12. - +2 % в диапазоне температуры окружающего воздуха от 0 до плюс 12 - ±5 % в диапазоне температуры окружающего воздуха от минус 40
г) приведенной при измерении расстояния с помощью датчика И П 2.36 температуры окружающего воздуха от 0 до плюс 80 °C - ±2 %;
|
Наименование и условное обозначение |
Кол-во ' |
|
CAN-повторитель ИТ 14.37.300 |
* |
|
Модуль защиты ИТ14.39.300 |
* |
|
Регулятор ИТ 14.51.300 |
* |
|
Рабочая станция |
* |
|
Источник бесперебойного питания, блоки питания |
* |
|
Шкафы, стойки, соединительные коробки |
* |
|
Программное обеспечение «ВАКС» |
* |
|
Комплект эксплуатационной документации |
1 |
|
* количество определяется заказной спецификацией | |
Поверка
осуществляется по документу ИТ14 РЭ1 «Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» в первом квартале 2010 г.
Основные средства поверки:
поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012 (диапазон воспроизведения СКЗ виброскорости от 1 до 100 мм/с, диапазон частот от 5 до 1000 Гц. погрешность воспроизведения ±2 % на базовой частоте);
- установка имитационная параметров виброперемещения ИТ26 (диапазон частот имитации следования меток на валу от 0.02 до 10000 Гц, нестабильность частоты изменения нагрузочного сопротивления ±2-1 О ’);
- стенд линейных перемещений ИТ21 (диапазон линейных перемещений от 0 до 15 мм. абсолютная погрешность задания перемещения ±5 мкм);
- магазин сопротивлений МСЗО55 (Кд. 0.05/4-10');
- калибратор-измеритель унифицированных сигналов ИКСУ-260 (диапазон генерации
и измерений тока от 0 до 25 мА, погрешность ±( 10"* 1+1) мкА):
к алибратор-измеритель унифицированных сигналов КИСС-03 (генерация ЭДС гермопар S. К. L, В. А-1 и др., погрешность ±(от 0.3 до 1,5) °C.
Сведении о методиках (методах) измерений
Методы измерений представлены в Руководстве по эксплуатации «Системы контроля, управления и диагностики ИТ 14» ИТ 14 РЭ, часть 1.
Нормативные документы
1 МИ 2060-90 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 1-Ю'6...50 м и длин волн в диапазоне 0,2...50 мкм.
2 ГОСТ 8.558-93 Государственная система обеспечения единства измерений.
I осударственная поверочная схема для средств измерений температуры.
3 ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 1-101 до 2-104 Гц.
4 ТУ 4218.002.43027096.2004 Система контроля, управления и диагностики ИТ14. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия продукции и иньгх^^ббьекгов обязательным требованиям в соответствии с законодательством Российской ХРеЛерааии техническом регулировании. (I )
