Контроллеры частоты вращения турбин Е16

Назначение

Контроллеры частоты вращения турбин Е16 (далее контроллеры Е16) предназначены для измерения частоты вращения валов различных агрегатов, в основном турбин, и формирование сигналов управления внешними устройствами отключения оборудования (турбины) для обеспечения их безопасной эксплуатации. Сигналы управления формируются по алгоритму защиты «2 из 3».

Область применения - предприятия различных отраслей хозяйственной деятельности, применяющие системы контроля и автоматического управления технологическими процессами, управления генерирующими турбинными установками, преимущественно в электроэнергетике.

Описание

Принцип действия контроллеров Е16 основан на измерении за предустановленное время среднего значения периода следования выходных импульсов первичных преобразователей по трем тахометрическим каналам, расчете на основе этих измерений частоты вращения объекта и формирования командных сигналов, предназначенных для управления внешними устройствами (например, устройством аварийной остановки турбины) на основе алгоритма защиты «2 из 3». Дополнительно контроллеры Е16 могут оснащаться модулями, формирующими командные сигналы по угловому ускорению, достижению предустановленного уровня частоты вращения.

При реализации алгоритма защиты «2 из 3» три измерительных канала работают параллельно и обеспечивают полную измерительную и контрольную функциональность по каждому каналу независимо от других. В случае выполнения предустановленного условия на двух каналах из трех, реализуется логический принцип выбора «2 из 3» и формируется командный сигнал управления внешними устройствами. За счет этого:

- снижается вероятность ошибочных срабатываний и остановок оборудования;

достигается возможность проверки каналов на отработку условий срабатывания/аварии без остановки системы;

[магеистемы

достигается возможность обслуживания или замены датчиков и каналов без остана

в целом.

о'

Конструктивно контроллеры Е16 выполнены в виде электронных моду лей#размрн@нных' стандартных промышленных корпусах, предназначенных для крепления в 19-дюй^^и^Й!^иь или для панельного монтажа. Конкретная модификация системы Е16 определяется           у

Модификации контроллеров El6 формируются из следующих независимых групп параметров:

Конструктивное исполнение

Функциональная группа

Командный сигнал

Тестовый генератор

Интерфейс

Первичные преобразователи

Аналоговый выход

Электропитание

Дополнительные модули (поставляются как в исполнении с независимыми каналами, так и в исполнении с каналом «2 из 3»)

- Монтаж в 19-дюймовую стойку

- Панельный монтаж

- В корпусе для наружного применения

- Уровень SIL3 по IEC 61508

- Соответствие API 670

- Выход «2 из 3»

- Независимые выходы для каждого канала

- Да

- Ручное управление

- Периодический автоматический запуск

- RS232

- PROFIBUS

- A5S... или совместимые (HTL)

- TTL-совместимые

- Опционально

- 1 на каждый канал

- 2 на каждый канал

- 3 на каждый канал

- Постоянное напряжение 3x24 В (от 18 до 33 В)

- Опционально: преобразователь переменного

напряжения 230 В 50 Гц в напряжение пита

ния контроллера 24 В

- Модуль детектирования ускорения

- Модуль детектирования разницы частот вращения

- Модуль детекторов направления вращения

- Модуль дополнительных программируемых командных сигналов

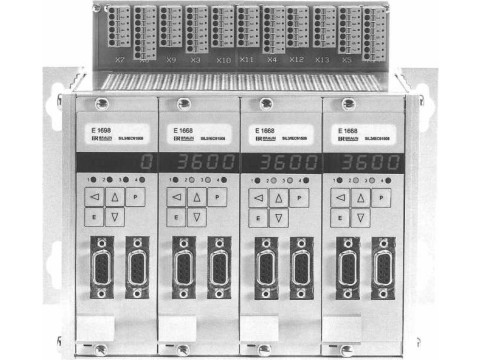

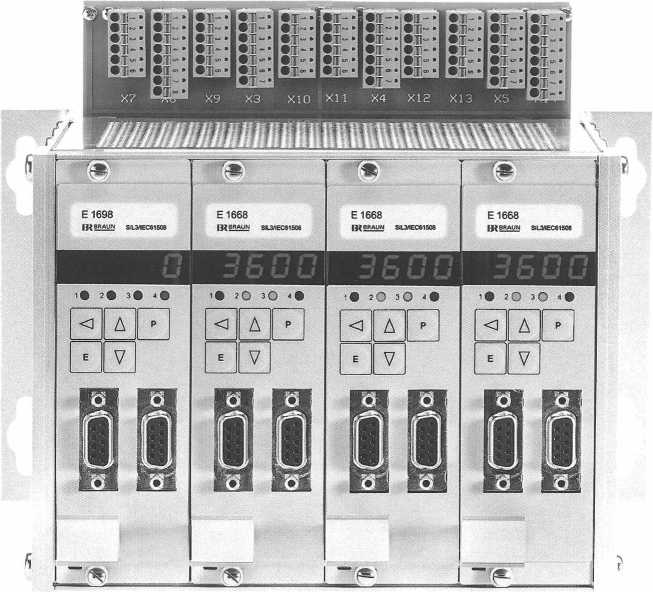

Рис. 1. Внешний вид

Внешний вид контроллеров Е16 представлен на рисунке 1.

контроллеров Е16

Контроллер Е16 включает в себя тестовый генератором типа Е1697 и три монитора А, В и С типа Е1667 для регистрации сигналов частоты вращения и внешних сигналов аварийного    выключения.

Тестовый генератор Е1697 посредством         тестов

проверяет работу мониторов по «Trip-Line» и по принципу сработки «2 из 3» блокировку исполнительных механизмов.

Для обработки сигналов поступающих с датчиков и формирования сигналов        аварийного

отключения используется логический пришц^ выбора <<2 из 3>>,( tessr защититься \\ уЖб^ддайтдго

У             1Г

срабатывания одно из

каналов.

Каждый из мониторов представляет один «канал» (А, В, С) для обработки сигналов частоты вращения и формирования внешних сигналов аварийного выключения (через Voter).

Логические результаты обработки сигналов трех каналов внутри системы передаются по трем токовым цепям отключения I, II и III «Trip-Line».

Модификации контроллеров Е16 идентифицируются в их маркировке, которая заводским способом наносится на правую боковую стенку контроллера в виде наклейки и несет в себе, кроме серийного номера и параметров электропитания информацию о модели в следующем виде:

Е16 х

346. а b с

Код типа контроллера: —।

Варианты монтажа контроллера: ----

*— Входы сигналов: с=1:частоты вращения для датчиков Холла A5S; с=2:частоты вращения индукционных датчиков; с=3: частоты вращения

для датчиков для MPU.

х = А: навесной для монтажа на задней стенке;

х = Е: 19" модуль ЗНЕ/84ТЕ для монтажа на поворотной раме;

х = G: версия Nema 4 с лицевым окном

(монтаж на задней стенке)

Номер заводской разработки (в качестве примера) ------

Выходы контроллера: ---

а = 0: без аналогового выход (для отображения частоты вращения)

а - 1: 1 аналоговый выход для каждого монитора А, В, С;

а = 2: 1 SIL3 - аналоговый выход для каждого монитора А, В, С

Функции обработки внешних сигналов: --

b = 1: 1 Voter с тремя входами для внешнего отключения для каждого монитора; b = 2: 6 Voter с тремя входами для внешнего отключения для каждого монитора.

Пломбировка контроллеров Е16 от несанкционированного доступа производится путем оттиска стального клейма в чашке винтов, фиксирующих крепление боковых стенок к корпусу, местом расположения клейм-наклеек является верхний правый угол лицевой панели контроллера.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики контроллеров Е16 приведены в таблице 1

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на корпус контроллеров частоты вращения турбин Е16 несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Нормативные документы

Техническая документация фирмы «Braun GmbH Industrie-Elektronik», Германия.

МРБ МП.</^ Зт2- - 2015 «Контроллеры частоты вращения турбин Е16. Методика поверки».

Заключение

Тип «Контроллеры частоты вращения турбин Е16» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.

Контроллеры частоты вращения турбин Е16 соответствуют технической документации фирмы «Braun GmbH Industrie-Elektronik», Германия.

Межповерочный интервал - не более 12 месяцев.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»

пр. Космонавтов, 56, 230003, г. Гродно,

факс (0152) 64 31 29, тел. (0152) 75 59 78,

эл. почта csms grodno@tut.by,

аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
