Пирометры инфракрасные PULSAR
| Номер в ГРСИ РФ: | РБ 03 10 5704 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Пирометры |
| Производитель / заявитель: | "LumaSense Technologies GmbH", Германия |
|
Описание типа РБ 03 10 5704 15 [2015-10-05]
rb-03-10-5704-15_2015-10-05.pdf
|
Скачать |
Пирометры инфракрасные PULSAR III (далее - пирометры) предназначены для бесконтактного измерения температуры объектов по их соб-ственному тепловому излучению в пределах зоны, определяемой их углом поля зрения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5704 15 |
| Наименование | Пирометры инфракрасные PULSAR |
| Год регистрации | 2015 |
| Номер сертификата | 9953 |
| Дата регистрации | 2015-08-27 |
| Срок действия | 2020-06-03 |
| Получатель сертификата | фирма "LumaSense Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "LumaSense Technologies GmbH"
Адрес: Кlеуегstгаbе 90, 60326 Frankfurt am Main
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2517-2015. |
Поверители
Скачать
|
Описание типа РБ 03 10 5704 15 [2015-10-05]
rb-03-10-5704-15_2015-10-05.pdf
|
Скачать |
Описание типа
Назначение
Пирометры инфракрасные PULSAR III (далее - пирометры) предназначены для бесконтактного измерения температуры объектов по их соб-ственному тепловому излучению в пределах зоны, определяемой их углом поля зрения.
Область применения пирометров - энергетика, машиностроение, строительство, нефтехимия, транспорт.
Описание
Принцип работы пирометров заключается в измерении температуры объектов по их собственному тепловому излучению в пределах угла поля зрения.
Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения: приемник излучения; электронный блок измерения и индикации. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка. Пирометры калибруют с помощью моделей абсолютно-черных тел и для измерения температуры реальных объектов, в приборах предусмотрена установка значения коэффициента излучения объекта в диапазоне 1.00 - 0.10.
Пирометры изготавливаются во взрывозащищенном корпусе, маркировка взрывозащиты -1Ех d ПВ Т4 Gb.
Пирометры имеют два измерительных канала с общим объективом и двумя приемниками излучения. Предусмотрена возможность выбора трех режимов измерения для определения средних значений температуры газа или температуры огнеупора. В пирометрах используется внутренний нагреватель и камера воздушного/водяного охлаждения для сохранения внутренними измерительными компонентами стабильной температуры. В корпусе пирометров имеются отверстия для подсоединения кабельных вводов и фитингов для подачи охлаждающего воздуха/воды, а также внутренние и внешние заземляющие клеммы.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.
Внешний вид пирометров представлен на рисунке 1.

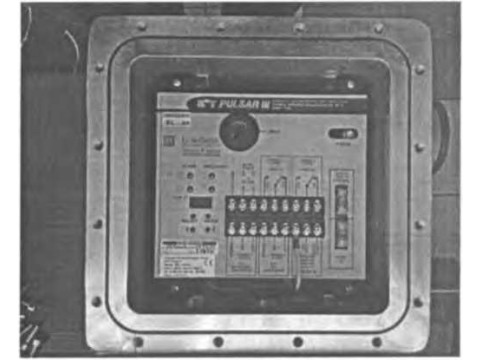

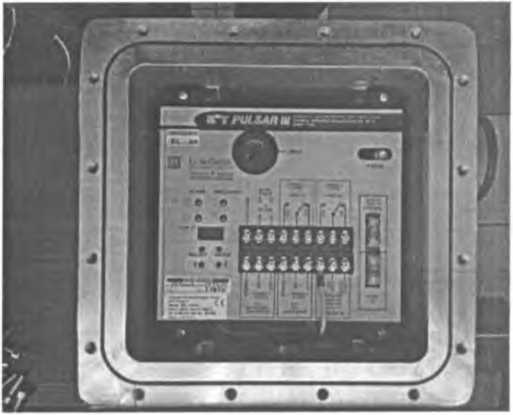

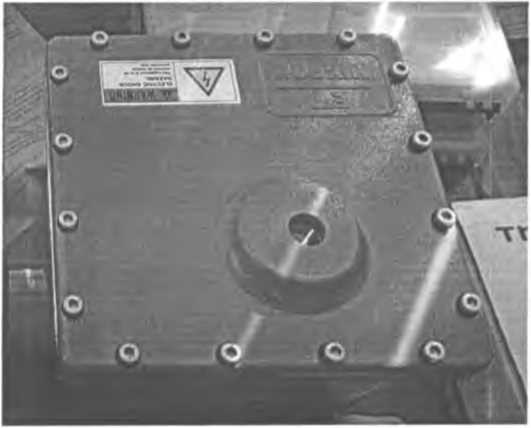

Рисунок 1 - Внешний вид пирометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики пирометров представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерения температуры, °C |
от 350 до 2000 |
|
Пределы допускаемой погрешности измерения температуры бесконтактным методом (большее значение), °C |
± (0,5 % +1 ед. мл. разряда) либо ±(5 °С+1 ед. мл. разряда) |
|
Диапазон токового выходного сигнала, мА |
от 4 до 20 от 0 до 20 (опционально) |
|
Пределы допускаемой погрешности токового выхода, мА |
±0,029 |
|
Фокусное расстояние, см |
от 51 до со |
|
Коэффициент визирования |
60:1 |
|
Диапазон рабочих температур, °C |
от минус 40 до плюс 50 |
|
Диапазон температур хранения. °C |
от минус 40 до плюс 80 |
|
Габаритные размеры, мм, не более |
127x318x217 |
|
Масса, кг, не более |
22 |
|
Параметры электропитания: - номинальное напряжение питания постоянного тока, В - максимальный ток потребления, А |
24 5 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 |
IP 66 |
Знак утверждения типа
Знак утверждения типа наносится типографским эксплуатационной документации фирмы-изготовителя.
Комплектность
В комплект поставки входит:
- пирометр - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «LumaSense Technologies GmbH», Германия; МРБ МП. 2517-2015 «Пирометры инфракрасные PULSAR III».
Заключение
Пирометры инфракрасные PULSAR III соответствуют технической документации фирмы «LumaSense Technologies GmbH», Германия.
Межповерочный интервал - не более 12 месяцев (для пирометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
