Пирометры ZEN-T20-400-1
| Номер в ГРСИ РФ: | РБ 03 10 6230 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Пирометры |
| Производитель / заявитель: | "Uni-Trend Technology (China) Limited", Китай |
|
Описание типа РБ 03 10 6230 17 [2017-09-06]
rb-03-10-6230-17_2017-09-06.pdf
|
Скачать |
Пирометры ZEN-T20-400-1 (далее - пирометры) предназначены для бесконтактного измерения температуры различных объектов и поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6230 17 |
| Наименование | Пирометры ZEN-T20-400-1 |
| Год регистрации | 2017 |
| Номер сертификата | 10983 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2022-03-29 |
| Получатель сертификата | фирма "Uni-Trend Technology (China) Limited", Китай (CN) |
Производитель / Заявитель
фирма "Uni-Trend Technology (China) Limited"
Адрес: Rm 901, 9/F, Nanyang Plaza 57 Hung To Road Kwun Tong, Kowloon Hong Kong
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2697-2017. |
Поверители
Скачать
|
Описание типа РБ 03 10 6230 17 [2017-09-06]
rb-03-10-6230-17_2017-09-06.pdf
|
Скачать |
Описание типа
Назначение
Пирометры ZEN-T20-400-1 (далее - пирометры) предназначены для бесконтактного измерения температуры различных объектов и поверхностей.
Область применения - электроэнергетика, теплоэнергетика, строительство.
Описание
Принцип действия пирометров основан на преобразовании потока излучения от исследуемого объекта в инфракрасной части спектра, прошедшего через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре. Результаты измерений выводятся на жидкокристаллический дисплей.
Внешний вид пирометров ZEN-T20-400-1 приведен на рисунках 1-2.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
& А<«‘

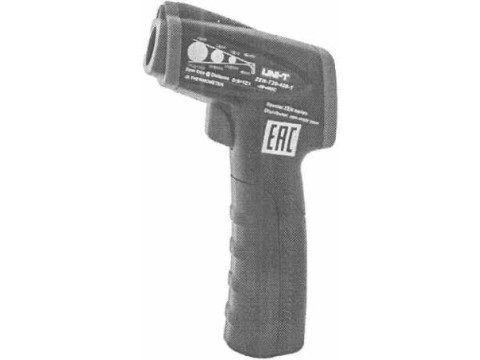

Рисунок 1. Внешний вид пирометра ZEN-T20-400-1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики пирометров ZEN-T20-400-1 приведены в таблице 1.
1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 400 |
|
Пределы допускаемой погрешности пирометра^ |
±2 °C или ±2 % от ИВ1) |
|
Разрешающая способность, °C |
0,1 |
|
Коэффициент излучения |
от 0,1 до 1,0 (выбирается пользователем) |
|
Коэффициент визирования |
12:1 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Тип элемента питания |
6F22 или Крона |
|
Напряжение питания, В |
9 |
|
Условия эксплуатации: -диапазон рабочих температур, °C -относительная влажность при температуре 25 °C, %, не более |
от 0 до 50 75 |
|
Условия транспортирования и хранения: -диапазон температур, °C -относительная влажность при температуре 25 °C, %, не более |
от минус 20 до плюс 65 90 |
|
Габаритные размеры, мм, не более |
165x95x40 |
|
Масса, г, не более |
185 |
|
Примечания 1 ИВ - измеряемая величина 2 выбирается большее из значений | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию пирометров ZEN-T20-400-1 типографским способом.
Комплектность
Комплект поставки пирометров ZEN-T20-400-1 представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Пирометр ZEN-T20-400-1 |
1 шт. |
|
Элемент питания типа 6F22 или Крона |
2 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки МРБ МП.2697-2017 (поставляется по отдельному заказу) |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "UNI-Trend Technology (China) Limited", Китай. МРБ МП.2697-2017 "Пирометры ZEN-T20-400-1. Методика поверки".
Заключение
Пирометры ZEN-T20-400-1 соответствуют требованиям технической документации фирмы "UNI-Trend Technology (China) Limited", Китай, Техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ТС № BY/112 11.01. ТР004 020 01204 до 19.09.2021).
Межповерочный интервал - не более 12 месяцев (для пирометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
