ИК-пирометры Термоскоп-100
| Номер в ГРСИ РФ: | РБ 03 10 3047 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Пирометры |
| Производитель / заявитель: | ООО "Инфратест", г. Екатеринбург |
|
Описание типа РБ 03 10 3047 11 [2011-12-13]
rb-03-10-3047-11_2011-12-13.pdf
|
Скачать |
ИК-пирометры предназначены для бесконтактного измерения температуры объектов в диапазоне температур от минус 20 °C до плюс 2000 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3047 11 |
| Наименование | ИК-пирометры Термоскоп-100 |
| Год регистрации | 2011 |
| Номер сертификата | 7131 |
| Дата регистрации | 2011-05-26 |
| Срок действия | 2016-05-26 |
| Получатель сертификата | ООО "Инфратест", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Инфратест"
Адрес: пл. Первой Пятилетки литер П, офис 150, 620012, г. Екатеринбург
Контакты: Тел.факс: (343) 375-94-23, 375-94-42 // info@infratest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2184-2011 |
| Признание поверки | Первичная при выпуске из производства: ФГУ "Уралтест" (аттестат аккредитации - №003, шифр поверительного клейма - СЕ) (НТК №08-06). |
Поверители
Скачать
|
Описание типа РБ 03 10 3047 11 [2011-12-13]
rb-03-10-3047-11_2011-12-13.pdf
|
Скачать |
Описание типа
Назначение
ИК-пирометры предназначены для бесконтактного измерения температуры объектов в диапазоне температур от минус 20 °C до плюс 2000 °C.
Область применения - различные области хозяйственной деятельности: металлургия, энергетика, машиностроение, научные исследования.
Описание
Принцип действия ИК-пирометров Термоскоп-100 основан на преобразовании потока излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник с системой термостатирования, в электрический сигнал, пропорциональный температуре. Информация о температурном состоянии объекта выдается на жидкокристаллический дисплей.

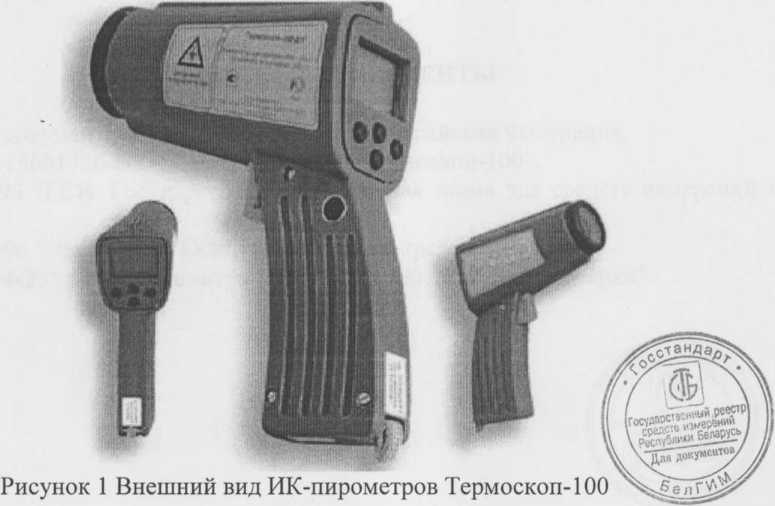

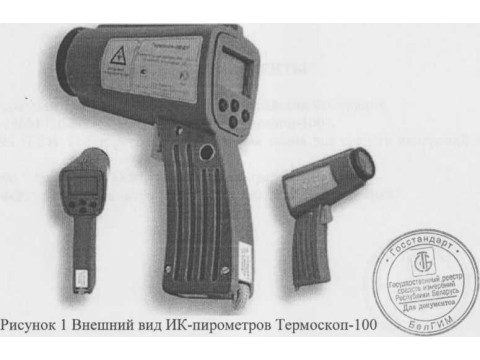

Внешний вид ИК-пирометров Термоскоп-100 приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики ИК-пирометров Термоскоп-100 приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | ||
|
ВТ |
СТ |
НТ | |
|
Диапазон измерений температуры, °C |
от плюс 600 до плюс 2000 |
от плюс 300 до плюс 1200 |
от минус 20 до плюс 800 |
|
Пределы допускаемой основной приведенной погрешности, % |
±1 | ||
|
Показатель визирования |
300:1 |
100:1 |
30:1 |
|
Время установления показаний, с, не более |
0,1 | ||
|
Степень черноты |
0,1-1 (дискретность изменения 0,01) | ||
|
Габаритные размеры, мм, не более |
163x155x56 | ||
|
Масса, кг, не более |
1 | ||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 10 до плюс 50 | ||
|
Температура окружающего воздуха при транспортировании в транспортной таре, °C |
от минус 50 до плюс 50 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 | ||
|
Напряжение питания, В |
3 (+0,3; -1) | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- ИК-пирометр Термоскоп-100 1 шт.
- укладочный футляр 1 шт.
- руководство по эксплуатации 1 экз.
- паспорт 1 экз.
- методика поверки МРБ МП.2184-2011 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация ООО «Инфратест», Российская Федерация, ТУ 4211-002-15061326-2004 "ИК-пирометры "Термоскоп-100".
ГОСТ 8.558-93 "ГСИ. Государственная поверочная схема для средств измерений температуры".
ГОСТ 28243-96 "Пирометры. Общие технические требования".
МРБ МП.2184-2011 "ИК-пирометры Термоскоп-100. Методика поверки".
Заключение
ИК-пирометры Термоскоп-100 соответствуют требованиям документации ООО «Инфратест», Российская Федерация.
Межповерочный интервал - не более 12 месяцев (для ИК-пирометров Термоскоп-100, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
