Датчики частоты вращения A5S

Назначение

Датчики частоты вращения A5S (далее датчики A5S) предназначены для измерения частоты вращения валов различных агрегатов при наличии в их конструкции вращающихся профильных деталей из ферромагнитной стали (зубчатых колес, кулачков, валов с пазами или просверленными отверстиями).

Область применения - предприятия различных отраслей хозяйственной деятельности, применяющие системы контроля и автоматического управления технологическими процессами, управления генерирующими турбинными установками, преимущественно в электроэнергетике.

Описание

Принцип действия датчиков A5S основан на эффекте Холла. Встроенный полупроводниковый чувствительный элемент преобразует вариации магнитного поля, возникающие при прохождении профиля зуба зубчатого колеса мимо измерительной поверхности датчика A5S в вариации напряжения, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Частота импульсов равна частоте следования профилей зубьев, а их амплитуда постоянна во всем рабочем диапазоне частот.

Конструктивно датчики A5S выполнены в виде неразборного цилиндра с внешней резьбой, метрической или дюймовой, для проходного монтажа. Измерительный торец является гладким, на противоположном торце размещен разъем или кабель.

Внутри корпуса из нержавеющей и немагнитной стали установлена плата формирователя с чувствительным элементом и постоянным магнитом.

Датчик закрепляется вблизи зубчатого колеса агрегата. Расстояние от торца датчика до вершины зуба не более 4 мм.

Марка ферромагнитного материала зубчатого колеса не нормируется. Модуль колеса не менее 2. Толщина зубьев колеса не менее 5 мм.

Датчик реализует следующие функции:

- преобразование магнитного поля рассеивания колеса в токовый

- стабилизацию напряжения питания и защиту от переполюсовки.

Для безопасного применения датчиков A5S во взрывоопасных зонах предусмотрена его комплектация разделительным каскадом D461. который выполнен в корпусе для крепления на DIN-рейку и соединяется с датчиком A5S с помощью искробезопасного экранированного кабеля.

Внешний вид разделительного каскада представлен на рисунке I.

Разделительный каскад D461 имеет различные модификации. отличающиеся эксплуатационными параметрами.

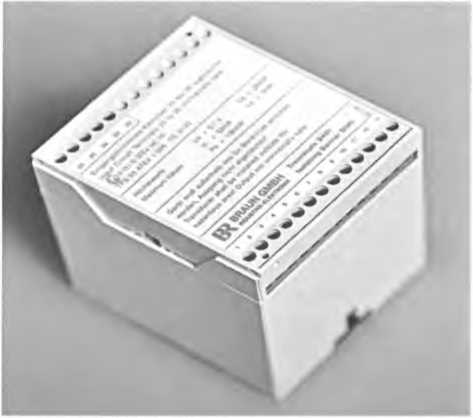

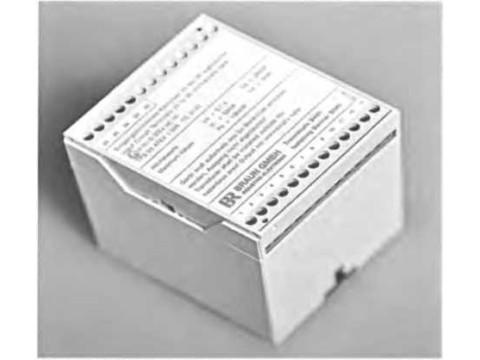

Рис. 1. Внешний вид разделительного каскада D461.

Маркировка разделительного каскада D461:

D461.XXXX

Код типа разделительного каскада -------

Номер заводской разработки ------------------

Например: D461.11U1 - питание напряжением постоянного тока от 18 до 48 В.

Датчики A5S имеют 57 модификаций.          которые

отличаются параметрами внешней резьбы, длиной корпуса, наличием разъема или жестко присоединенного кабеля.

Внешний вид вариантов модификаций датчиков A5S представлен на рис. 2.

Модификации датчиков A5S идентифицируются           их

маркировкой, которая, как показано                     на

рис. 3., заводским способом (лазерной гравировкой) наносится на шейку корпуса датчика и содержит          следующую

информацию:

Рис. 2. Внешний вид вариантов модификаций датчиков A5S.

Рис. 3. Маркировка модификаций датчиков A5S.

Код типа датчика Код размера наружной резьбы: 10=М18х1 11=М22х1 12=М12х1 13=М 14x1.5

A5S IX х XXX-х

Длина кабеля, м

Номинальная

длина датчика, мм

Вид подключения:

В: резьбовой разъём

С: встроенный кабель, стандартное исполнение

Г: встроенный кабель. PTFE- исполнение

Конструкция датчиков A5S не требует пломбировки от несанкционированного доступа, местом расположения клейм-наклеек является неразрушаемая липкая лента на соединительном кабеле.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики датчиков A5S приведены в таблице 1.

Таблица 1

и

Для документов

ьный

Знак утверждения типа

Знак утверждения типа наносится на корпус датчика A5S несмываемой кр лист Руководства по эксплуатации типографским способом.

Государственный реестр средств измерений Республики Беларусь

Комплектность

Нормативные документы

Техническая документация фирмы «Braun GmbH Industrie-Elektronik», Германия.

МРБ           - 2015 «Датчики частоты вращения A5S. Методика поверки».

Заключение

Тип «Датчики частоты вращения A5S» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.

Датчики частоты вращения A5S соответствуют технической документации фирмы «Braun GmbH Industrie-Elektronik», Германия.

Межповерочный интервал - не более 12 месяцев.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»

пр. Космонавтов, 56, 230003, г. Гродно,

факс (0152) 64 31 29, тел. (0152) 75 59 78,

эл. почта csms grodno@tut.by,

аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
